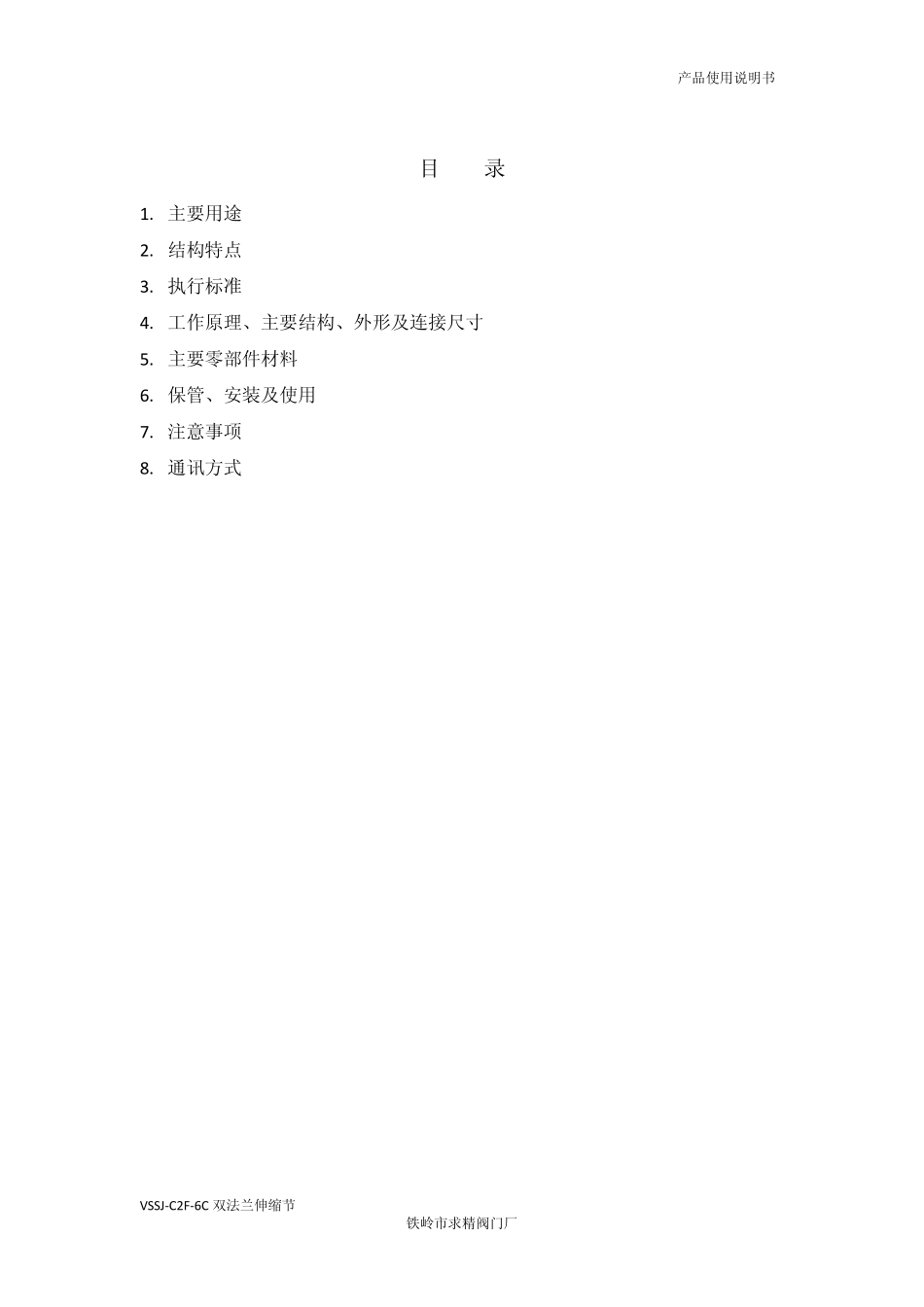

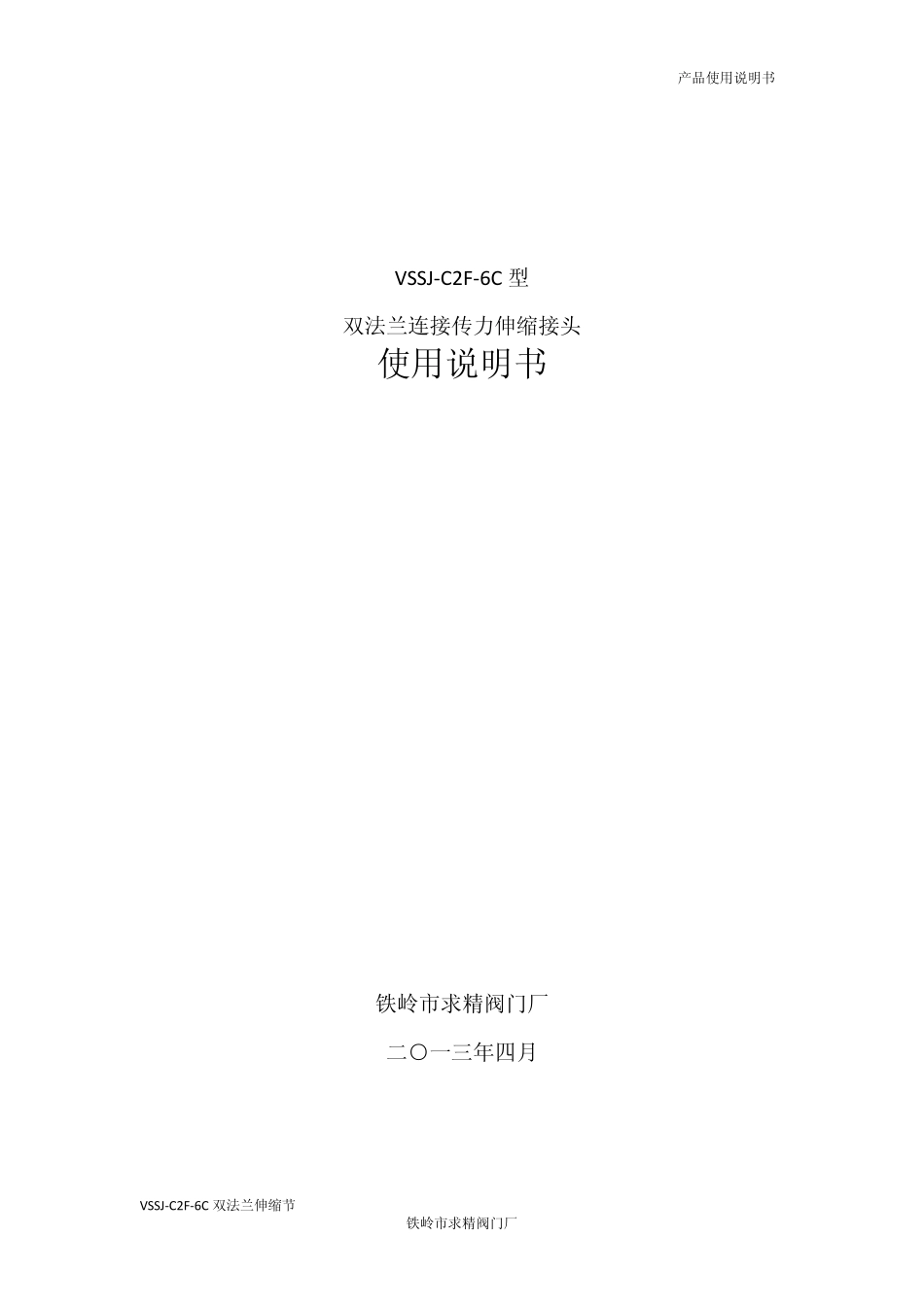

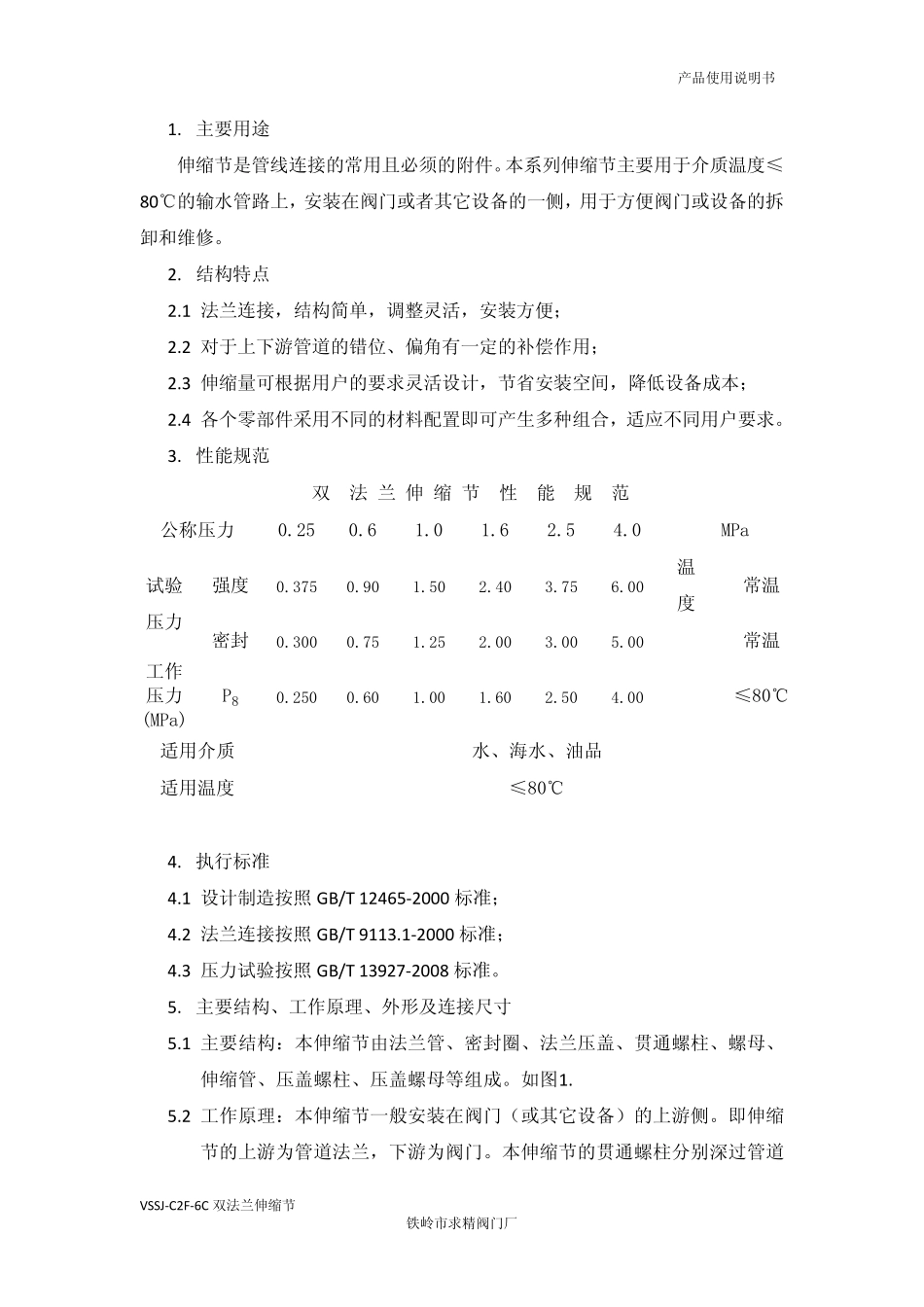

产品使用说明书 VSSJ‐C2F‐6C 双法兰伸缩节 铁岭市求精阀门厂 VSSJ‐C2F‐6C 型 双法兰连接传力伸缩接头 使用说明书 铁岭市求精阀门厂 二○一三年四月 产品使用说明书 VSSJ‐C2F‐6C 双法兰伸缩节 铁岭市求精阀门厂 目 录 1. 主要用途 2. 结构特点 3. 执行标准 4. 工作原理、主要结构、外形及连接尺寸 5. 主要零部件材料 6. 保管、安装及使用 7. 注意事项 8. 通讯方式 产品使用说明书 VSSJ‐C2F‐6C 双法兰伸缩节 铁岭市求精阀门厂 1. 主要用途 伸缩节是管线连接的常用且必须的附件。本系列伸缩节主要用于介质温度≤80℃的输水管路上，安装在阀门或者其它设备的一侧，用于方便阀门或设备的拆卸和维修。 2. 结构特点 2.1 法兰连接，结构简单，调整灵活，安装方便； 2.2 对于上下游管道的错位、偏角有一定的补偿作用； 2.3 伸缩量可根据用户的要求灵活设计，节省安装空间，降低设备成本； 2.4 各个零部件采用不同的材料配置即可产生多种组合，适应不同用户要求。 3. 性能规范 双 法 兰 伸 缩 节 性 能 规 范 公称压力 0.25 0.6 1.0 1.6 2.5 4.0 MPa 试验压力 强度 0.375 0.90 1.50 2.40 3.75 6.00 温度 常温 密封 0.300 0.75 1.25 2.00 3.00 5.00 常温 工作 压力 (MPa) P8 0.250 0.60 1.00 1.60 2.50 4.00 ≤80℃ 适用介质 水、海水、油品 适用温度 ≤80℃ 4. 执行标准 4.1 设计制造按照 GB/T 12465‐2000 标准； 4.2 法兰连接按照 GB/T 9113.1‐2000 标准； 4.3 压力试验按照 GB/T 13927‐2008 标准。 5. 主要结构、工作原理、外形及连接尺寸 5.1 主要结构：本伸缩节由法兰管、密封圈、法兰压盖、贯通螺柱、螺母、伸缩管、压盖螺柱、压盖螺母等组成。如图1. 5.2 工作原理：本伸缩节一般安装在阀门（或其它设备）的上游侧。即伸缩节的上游为管道法兰，下游为阀门。本伸缩节的贯通螺柱分别深过管道产品使用说明书 VSSJ‐C2F‐6C 双法兰伸缩节 铁岭市求精阀门厂 配对法兰和阀门配对法兰的背面，通过螺母，实现上下游管道和阀门设备的对接。需要拆卸阀门时，先把贯通螺柱无方头端（法兰管一侧）的配对法兰背后的螺母松开，再将伸缩管一侧的螺母向法兰管方向松开，然后固定贯通螺柱的方头，旋转伸缩管配对法兰背面的螺母，使法兰管端向伸缩管端移动。当法兰管端出现合理的阀门装配间隙后即可。接下来旋松所有的贯通...
