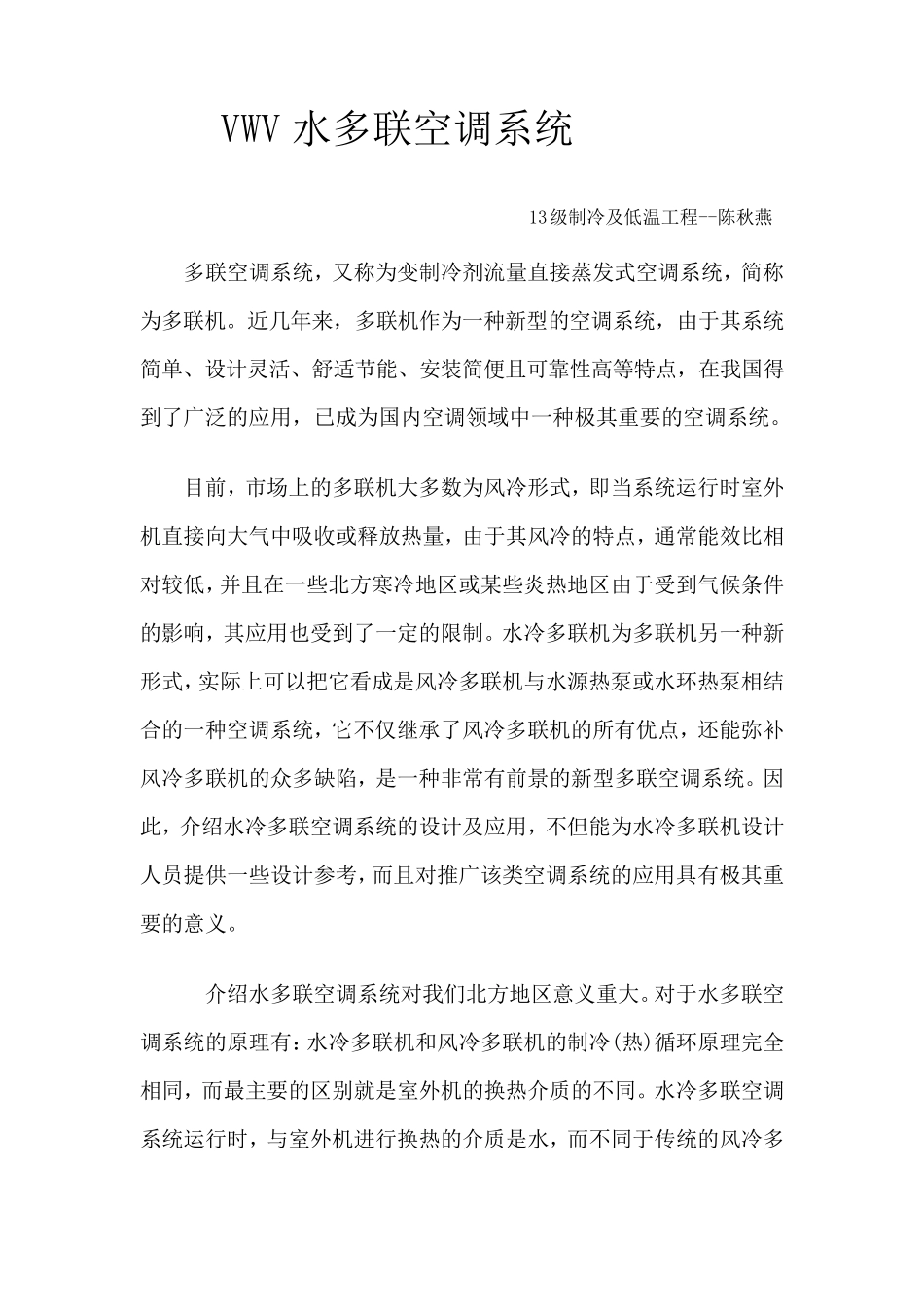

VWV 水多联空调系统 13级制冷及低温工程--陈秋燕 多联空调系统，又称为变制冷剂流量直接蒸发式空调系统，简称为多联机。近几年来，多联机作为一种新型的空调系统，由于其系统简单、设计灵活、舒适节能、安装简便且可靠性高等特点，在我国得到了广泛的应用，已成为国内空调领域中一种极其重要的空调系统。 目前，市场上的多联机大多数为风冷形式，即当系统运行时室外机直接向大气中吸收或释放热量，由于其风冷的特点，通常能效比相对较低，并且在一些北方寒冷地区或某些炎热地区由于受到气候条件的影响，其应用也受到了一定的限制。水冷多联机为多联机另一种新形式，实际上可以把它看成是风冷多联机与水源热泵或水环热泵相结合的一种空调系统，它不仅继承了风冷多联机的所有优点，还能弥补风冷多联机的众 多缺 陷 ，是一种非 常有前景 的新型多联空调系统。因此 ，介 绍 水冷多联空调系统的设计及应用，不但 能为水冷多联机设计人 员 提 供 一些设计参 考 ，而 且对推 广该 类 空调系统的应用具 有极其重要的意 义 。 介 绍 水多联空调系统对我们 北方地区意 义 重大。对于水多联空调系统的原 理 有： 水冷多联机和 风冷多联机的制冷(热)循 环原 理 完 全相同 ，而 最 主 要的区别 就 是室外机的换 热介 质 的不同 。水冷多联空调系统运行时，与室外机进 行换 热的介 质 是水，而 不同 于传 统的风冷多联机其室外机的换热介质为空气。室外换热器的结构形式也有所不同，风冷多联机为强迫对流风冷换热器，而水冷多联机为套管式水冷换热器，由于水冷换热器的换热系数远大于风冷换热器，交换相同的热量，水冷换热器换热面积大大减少。因此，水冷多联机的室外机体积相对较小，可方便地安装在建筑物任何地方，而不像传统的风冷多联机那样必须安装在非常开阔且通风良好的室外。与风冷多联机相似，当水冷多联空调系统制冷时，室外的水冷换热器起冷凝器的作用，向水中释放热量;制热时，则起蒸发器的作用，从水中吸收热量。按照水冷多联机使用冷热源的不同，水冷多联系统又可以分为水环式水冷多联系统和水源(地源)式水冷多联系统。前者以冷却塔、锅炉组成的环路向空调系统提供冷热源，并且还可以回收建筑内的余热;后者则以地表水、地下水、土壤源等可再生能源作为空调冷热源。水环式水冷多联空调系统主要是通过水环路将分别独立设置在建筑物各不同分区中的多个水冷多联机组连接起来构成的，以回收建...
