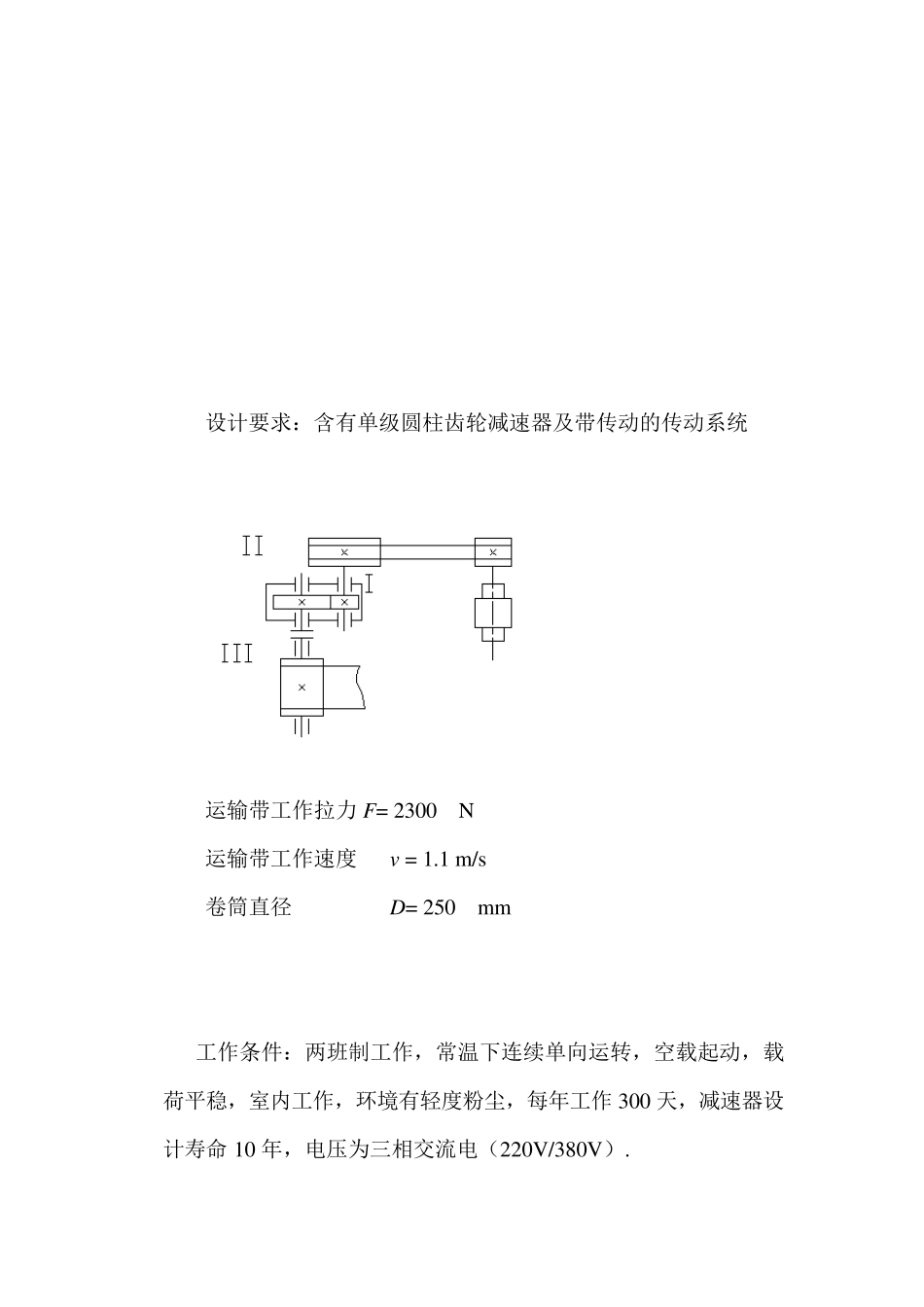

机械设计课程设计计算说明书 设计题目 减速器的设计 专 业 班 级 设 计 人 完成日期 设计要求：含有单级圆柱齿轮减速器及带传动的传动系统 运输带工作拉力F= 2300 N 运输带工作速度 v = 1
1 m/s 卷筒直径 D= 250 mm 工作条件：两班制工作，常温下连续单向运转，空载起动，载荷平稳，室内工作，环境有轻度粉尘，每年工作300 天，减速器设计寿命10 年，电压为三相交流电（220V/380V）

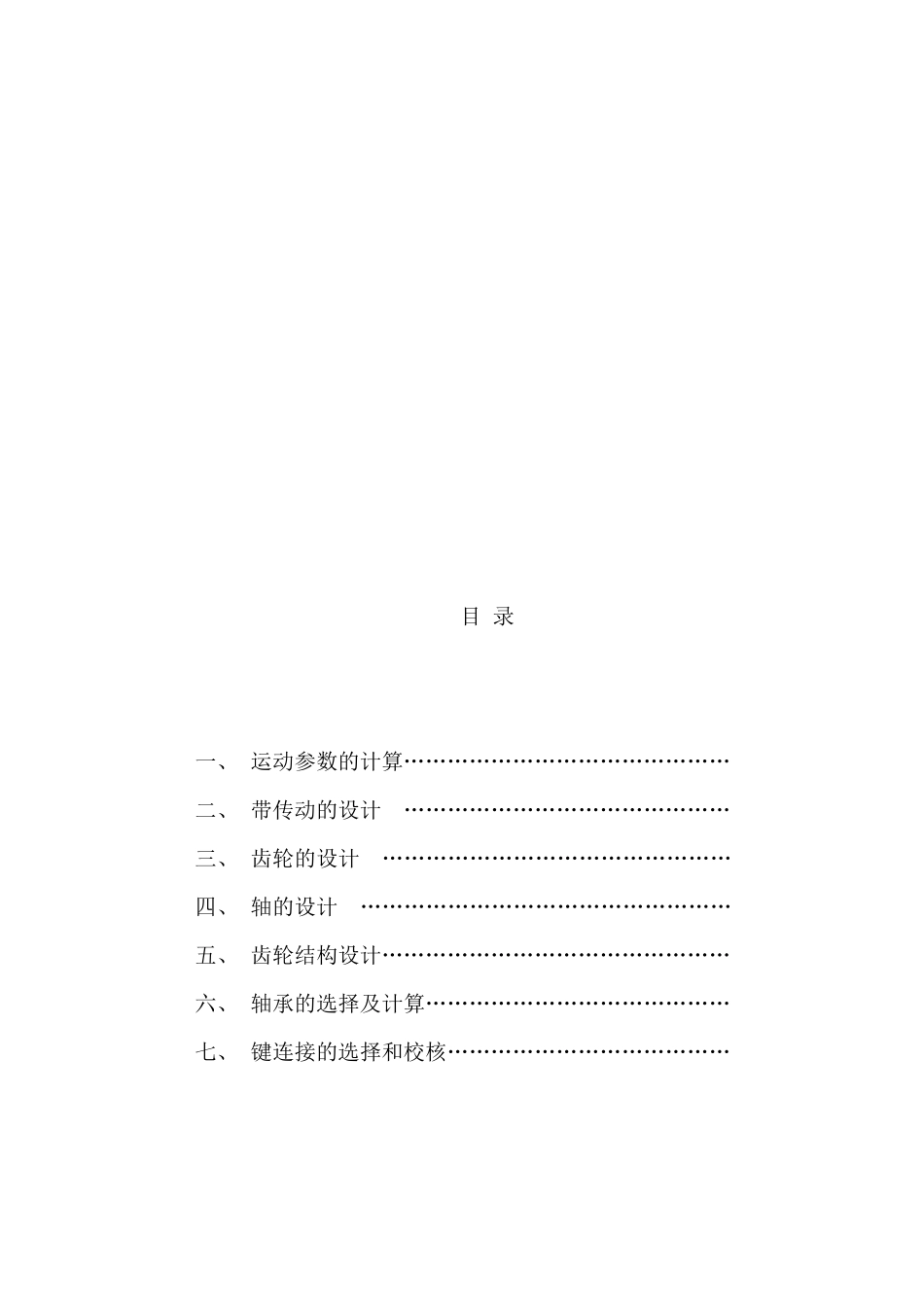

目 录 一、 运动参数的计算………………………………………4 二、 带传动的设计 ………………………………………6 三、 齿轮的设计 …………………………………………8 四、 轴的设计 ……………………………………………12 五、 齿轮结构设计…………………………………………18 六、 轴承的选择及计算……………………………………19 七、 键连接的选择和校核…………………………………23 一．运动参数的计算 1．电动机的选型 1）电动机类型的选择 按工作要求选择Y系列三相异步电机，电压为380V
2）电动机功率的选择 滚筒转速：6060 1
25vrnD 负载功率: /10002300 1
1/10002
52wPFV KW 电动机所需的功率为：kwawdpp （其中：dp 为电动机功率，wp 为负载功率，a 为总效率
） 为了计算电动机所需功率dp ，先确定从电动机到工作机只见得总效率a ，设1 、2 、3 、4 分别为V 带传动、闭式齿轮传动（齿轮精度为8 级）、滚动轴承和联轴器的效率 查《机械设计课程设计》表 2-2 得 1 =0
95 2 =0
97 3 =0
99 4 =0
99 3a123430
8852 折算到电动机
