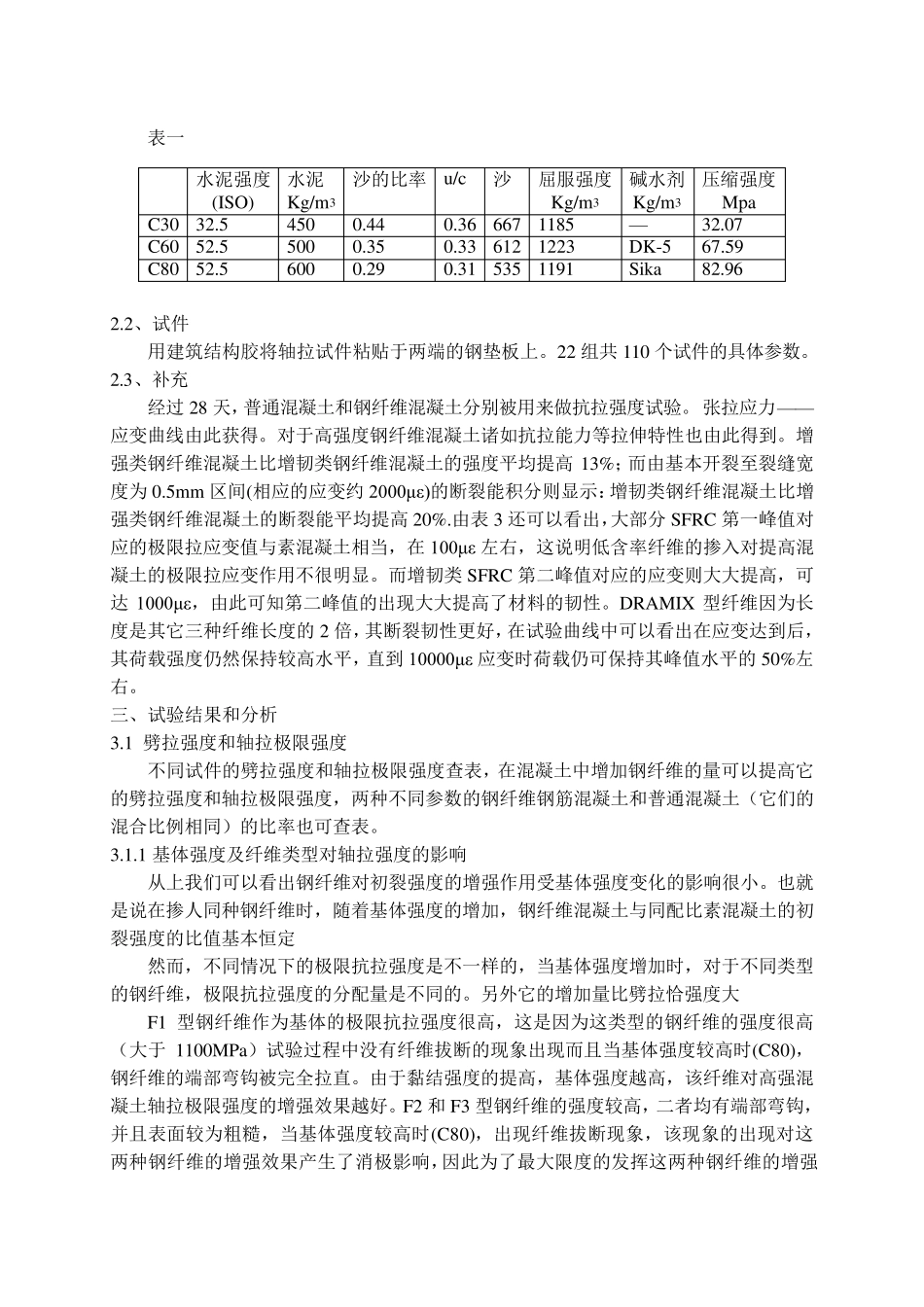

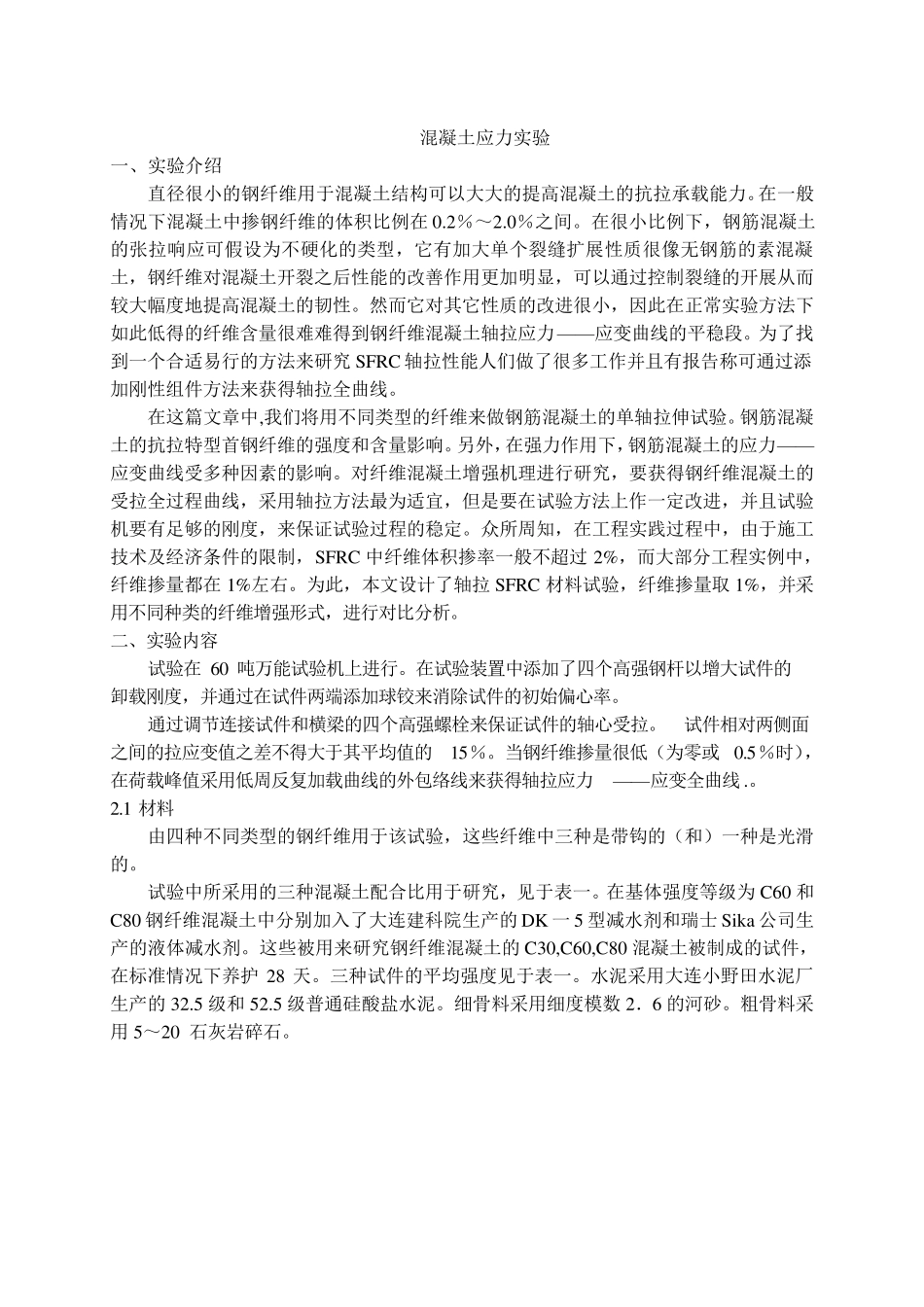

混凝土应力实验 一、实验介绍 直径很小的钢纤维用于混凝土结构可以大大的提高混凝土的抗拉承载能力。在一般情况下混凝土中掺钢纤维的体积比例在 0.2％～2.0％之间。在很小比例下，钢筋混凝土的张拉响应可假设为不硬化的类型，它有加大单个裂缝扩展性质很像无钢筋的素混凝土，钢纤维对混凝土开裂之后性能的改善作用更加明显，可以通过控制裂缝的开展从而较大幅度地提高混凝土的韧性。然而它对其它性质的改进很小，因此在正常实验方法下如此低得的纤维含量很难难得到钢纤维混凝土轴拉应力——应变曲线的平稳段。为了找到一个合适易行的方法来研究 SFRC 轴拉性能人们做了很多工作并且有报告称可通过添加刚性组件方法来获得轴拉全曲线。 在这篇文章中,我们将用不同类型的纤维来做钢筋混凝土的单轴拉伸试验。钢筋混凝土的抗拉特型首钢纤维的强度和含量影响。另外，在强力作用下，钢筋混凝土的应力——应变曲线受多种因素的影响。对纤维混凝土增强机理进行研究，要获得钢纤维混凝土的受拉全过程曲线，采用轴拉方法最为适宜，但是要在试验方法上作一定改进，并且试验机要有足够的刚度，来保证试验过程的稳定。众所周知，在工程实践过程中，由于施工技术及经济条件的限制，SFRC 中纤维体积掺率一般不超过 2%，而大部分工程实例中，纤维掺量都在 1%左右。为此，本文设计了轴拉 SFRC 材料试验，纤维掺量取 1%，并采用不同种类的纤维增强形式，进行对比分析。 二、实验内容 试验在 60 吨万能试验机上进行。在试验装置中添加了四个高强钢杆以增大试件的卸载刚度，并通过在试件两端添加球铰来消除试件的初始偏心率。 通过调节连接试件和横梁的四个高强螺栓来保证试件的轴心受拉。试件相对两侧面之间的拉应变值之差不得大于其平均值的15％。当钢纤维掺量很低（为零或 0.5％时），在荷载峰值采用低周反复加载曲线的外包络线来获得轴拉应力——应变全曲线 .。 2.1 材料 由四种不同类型的钢纤维用于该试验，这些纤维中三种是带钩的（和）一种是光滑的。 试验中所采用的三种混凝土配合比用于研究，见于表一。在基体强度等级为 C60 和C80 钢纤维混凝土中分别加入了大连建科院生产的 DK 一5 型减水剂和瑞士 Sik a 公司生产的液体减水剂。这些被用来研究钢纤维混凝土的 C30,C60,C80 混凝土被制成的试件，在标准情况下养护 28 天。三种试件的平均强度见于表一。水泥采用大连小野田水泥厂生产的 32.5 级和 52.5 级普通硅酸盐水泥...
