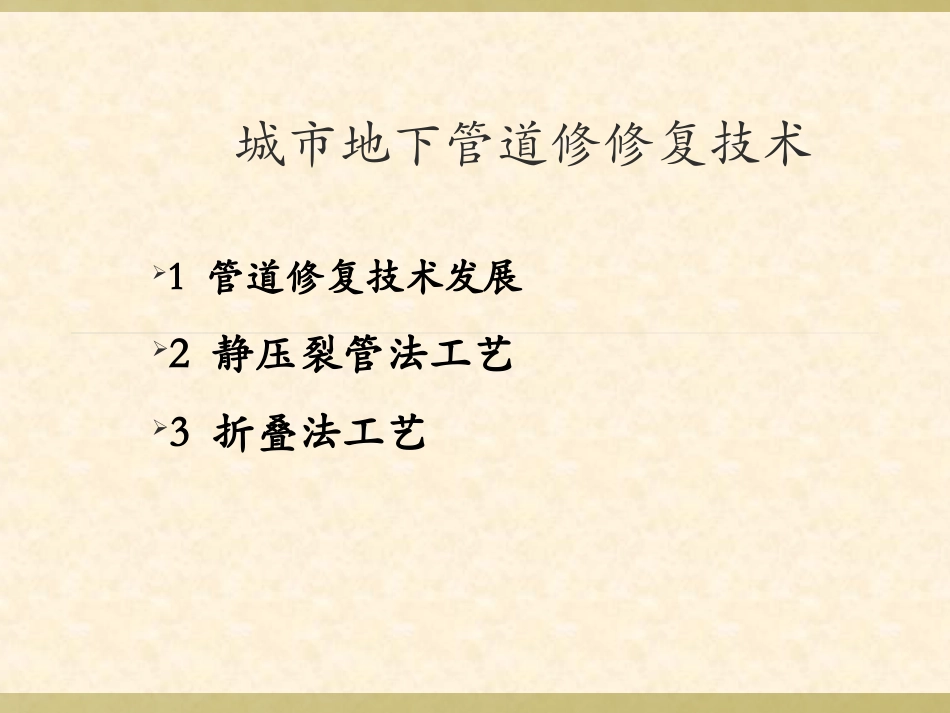

城市地下管道修修复技术1管道修复技术发展2静压裂管法工艺3折叠法工艺1管道修复技术的发展修复原因①管道老化，不能满足实际需要②管道腐蚀，结构损坏或老化③开槽敷设新管道影响交通且投资高发展历程管道修复技术是非开挖技术的组成部分，在20世纪70年代末在发达国家得到研究开发，目前已经发展为专门的行业；我国近年来城市地下管道不开槽修复技术发展十分迅速。管道非开挖修复概述国内外城市发展史表明，城市管网系统必然随着城市的发展而延伸，城市发展越快，地下管网设施的更新越快。传统的开挖更换技术，不仅耗费大量的财政开支，而且引起环境、交通、社会等一系列问题，其损失难以估量。城市发展到一定阶段，基础设施日趋完善，新建公共设施需求日趋萎缩，于此同时，感到日趋老化，各种问题陆续凸显。地下地上设施日益密集，整体管道局部损坏但大部分仍处于良好状态，管道非开挖修复技术自诞生以来日益受到的关注和青睐。现在北京城区各类地下管线长度约4.3万km，其中约3万km直接输送水、气、油的管道。按设计寿命50年计算，每年将有约600km的修复和更换长度，全部开挖北京将一片狼藉，因此必须大力发展非开挖管道修复技术。《北京市城市道路管理办法》（2005）第二十三条规定：新建、改建、扩建后交付使用未满5年或大修竣工后未满3年的城市道路，不得开挖。因特殊情况确需开挖的，由交通路政部门审核后报同级人民政府批准。管道修复的施工方法目前常用的管道修复的施工方法主要有以下几种：①传统的内衬法（插管法）②改进的内衬法（缩颈法和变形法）③软衬法（原位固定法）④缠绕法⑤喷涂法⑥浇筑法⑦管片法⑧化学稳定法⑨局部修复法改进的内衬法施工原理图各种非开挖管道修复的施工方法施工方法给水管污水管煤气管使用口径（mm）最大施工长度（m）传统的内衬法连续管法（长管）非连续管法（短管）√√√√100-2500100-1200300200改进的内衬法：拉拔法冷轧法变形法√√√√√√√√√75-60075-600100-12008001000500软衬法：翻转法绞拉法√√√50-270070-2700900150缠绕法√150-2500300喷涂法：水泥灰浆环氧树脂聚合物√√√√75-450075-300250-600150150100浇筑法√900-1500管片法√>900化学稳定法√√100-600150局部修复法：补丁法注浆堵漏法机器人法√100-2800>900200-900注：√表示适用的施工方法非开挖管线修复的优点①对环境、交通、商业区、拥挤的生活区干扰小②利用原有管线的轨迹，无需控制施工方向③可加大原有管道的过流能力④施工效率高，安全性好⑤不需排屑，减少了对路面的损坏管道开槽施工现场管道非开挖施工现场基本流程尽管各种非开挖修复方法的工艺有所差异，但总体流程基本如下：静压裂管法静压裂管法是管道原位全断面修复技术中的一项新工艺。其基本方式为：以待更新的旧管道为导向，在将其破碎的同时，将新管节拉入或顶入旧管道内，实施管道更新。折叠法折叠法管道内衬修复技术是使用一种外径与原管道内径相等或稍小的PE管，经折叠压缩装置将PE管按设计要求折叠变形暂时减少横截面积，经牵引机将变形后的PE管拉入清洗除瘤好的管道内，然后利用气压将折叠的PE管打开，稳压一段时间后，使PE管折叠处尽量充分打开，慢慢恢复并与原管道内壁贴合在一起，达到防腐和提高原管道承压能力、延长使用寿命的目的。聚乙烯（PE）管材聚乙烯管材在近年来被广泛应用于工业管道、城市给排水管道、燃气管道等地下管道系统，具有抵抗化学侵蚀和使用寿命长的特性，而且其优异的可焊性能够实现理想的连接。2静压裂管法工艺施工工艺简介以待更换的既有管道为导向，用专用裂管器将既有管道切开、挤碎达到扩径效果，拖入或顶入新管道，新管节直径比原有管径大一到二级。施工过程包括破碎旧管道、挤压碎片进入土体形成新管孔、安装连接形成新管道。施工设备系统主要由液压动力源、液压拉杆机、支撑架、相应数量的拉杆以及裂管器组成。静压裂管法施工示意图施工工艺流程在施工管段两端适当部位设置设备工作井和进管工作井，将裂管设备置于设备工作井内，首先将快装杆从旧管道推向进管工作井，在进管工作井将导向杆卸下，更换相应的胀破装置，与管道连接后...
