电力系统调压措施分析报告VIP免费

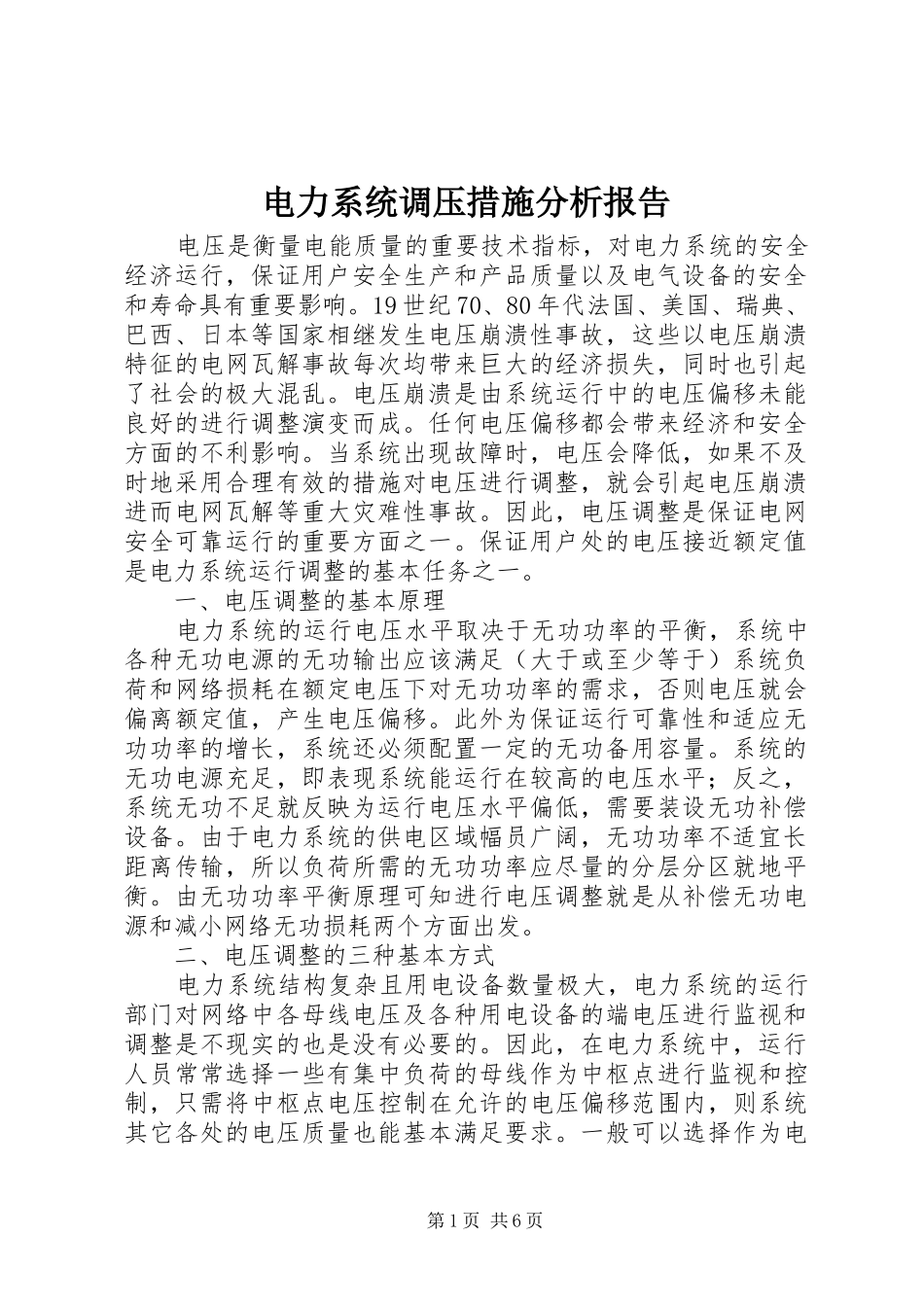

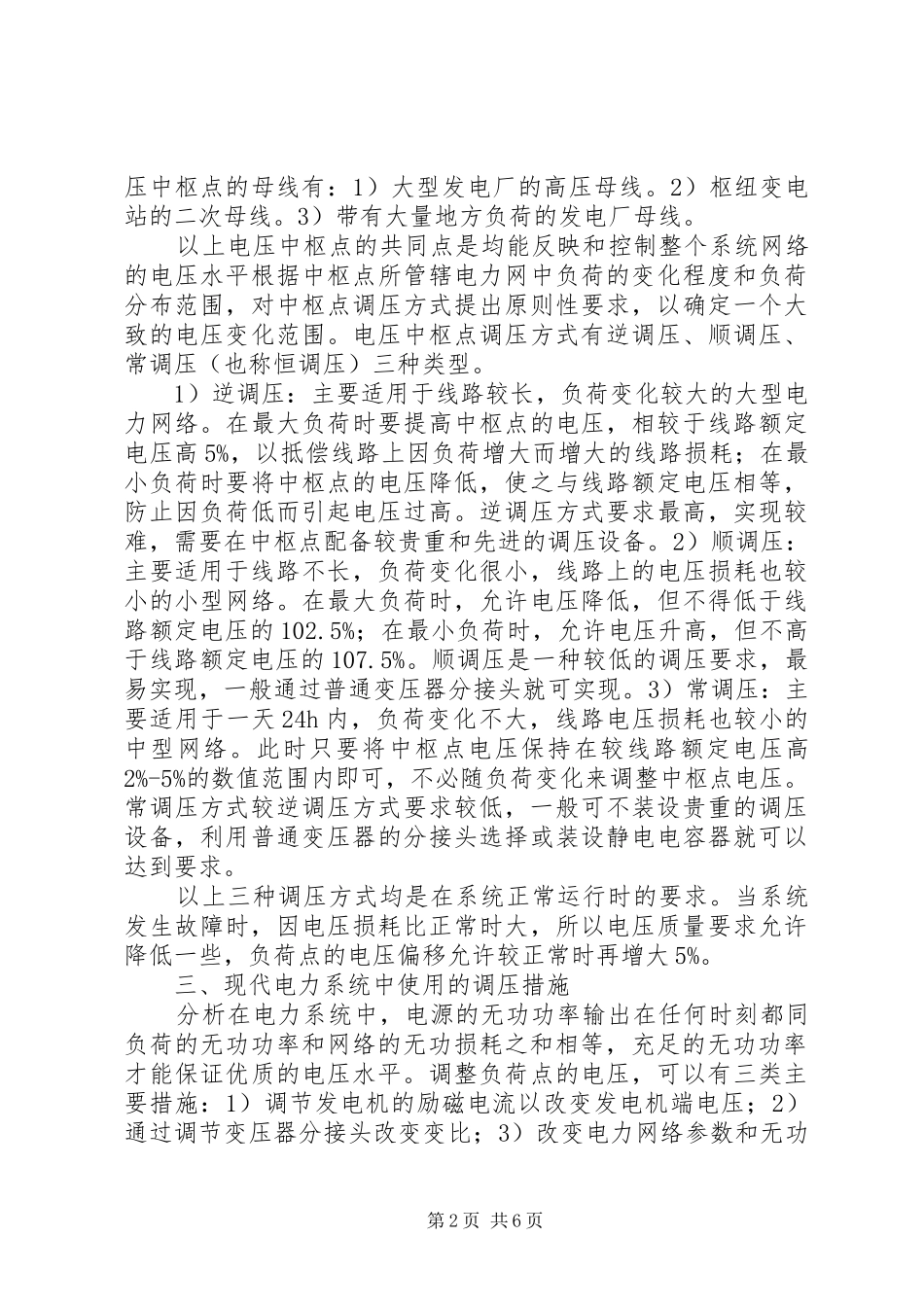

电力系统调压措施分析报告电压是衡量电能质量的重要技术指标，对电力系统的安全经济运行，保证用户安全生产和产品质量以及电气设备的安全和寿命具有重要影响。19世纪70、80年代法国、美国、瑞典、巴西、日本等国家相继发生电压崩溃性事故，这些以电压崩溃特征的电网瓦解事故每次均带来巨大的经济损失，同时也引起了社会的极大混乱。电压崩溃是由系统运行中的电压偏移未能良好的进行调整演变而成。任何电压偏移都会带来经济和安全方面的不利影响。当系统出现故障时，电压会降低，如果不及时地采用合理有效的措施对电压进行调整，就会引起电压崩溃进而电网瓦解等重大灾难性事故。因此，电压调整是保证电网安全可靠运行的重要方面之一。保证用户处的电压接近额定值是电力系统运行调整的基本任务之一。一、电压调整的基本原理电力系统的运行电压水平取决于无功功率的平衡，系统中各种无功电源的无功输出应该满足（大于或至少等于）系统负荷和网络损耗在额定电压下对无功功率的需求，否则电压就会偏离额定值，产生电压偏移。此外为保证运行可靠性和适应无功功率的增长，系统还必须配置一定的无功备用容量。系统的无功电源充足，即表现系统能运行在较高的电压水平；反之，系统无功不足就反映为运行电压水平偏低，需要装设无功补偿设备。由于电力系统的供电区域幅员广阔，无功功率不适宜长距离传输，所以负荷所需的无功功率应尽量的分层分区就地平衡。由无功功率平衡原理可知进行电压调整就是从补偿无功电源和减小网络无功损耗两个方面出发。二、电压调整的三种基本方式电力系统结构复杂且用电设备数量极大，电力系统的运行部门对网络中各母线电压及各种用电设备的端电压进行监视和调整是不现实的也是没有必要的。因此，在电力系统中，运行人员常常选择一些有集中负荷的母线作为中枢点进行监视和控制，只需将中枢点电压控制在允许的电压偏移范围内，则系统其它各处的电压质量也能基本满足要求。一般可以选择作为电第1页共6页压中枢点的母线有：1）大型发电厂的高压母线。2）枢纽变电站的二次母线。3）带有大量地方负荷的发电厂母线。以上电压中枢点的共同点是均能反映和控制整个系统网络的电压水平根据中枢点所管辖电力网中负荷的变化程度和负荷分布范围，对中枢点调压方式提出原则性要求，以确定一个大致的电压变化范围。电压中枢点调压方式有逆调压、顺调压、常调压（也称恒调压）三种类型。1）逆调压：主要适用于线路较长，负荷变化较大的大型电力网络。在最大负荷时要提高中枢点的电压，相较于线路额定电压高5%，以抵偿线路上因负荷增大而增大的线路损耗；在最小负荷时要将中枢点的电压降低，使之与线路额定电压相等，防止因负荷低而引起电压过高。逆调压方式要求最高，实现较难，需要在中枢点配备较贵重和先进的调压设备。2）顺调压：主要适用于线路不长，负荷变化很小，线路上的电压损耗也较小的小型网络。在最大负荷时，允许电压降低，但不得低于线路额定电压的102.5%；在最小负荷时，允许电压升高，但不高于线路额定电压的107.5%。顺调压是一种较低的调压要求，最易实现，一般通过普通变压器分接头就可实现。3）常调压：主要适用于一天24h内，负荷变化不大，线路电压损耗也较小的中型网络。此时只要将中枢点电压保持在较线路额定电压高2%-5%的数值范围内即可，不必随负荷变化来调整中枢点电压。常调压方式较逆调压方式要求较低，一般可不装设贵重的调压设备，利用普通变压器的分接头选择或装设静电电容器就可以达到要求。以上三种调压方式均是在系统正常运行时的要求。当系统发生故障时，因电压损耗比正常时大，所以电压质量要求允许降低一些，负荷点的电压偏移允许较正常时再增大5%。三、现代电力系统中使用的调压措施分析在电力系统中，电源的无功功率输出在任何时刻都同负荷的无功功率和网络的无功损耗之和相等，充足的无功功率才能保证优质的电压水平。调整负荷点的电压，可以有三类主要措施：1）调节发电机的励磁电流以改变发电机端电压；2）通过调节变压器分接头改变变比；3）改变电力网络参数和无功第2页共6页功率分布减小电压损耗。1.调节发电机励磁电流改变机端电压发电...
