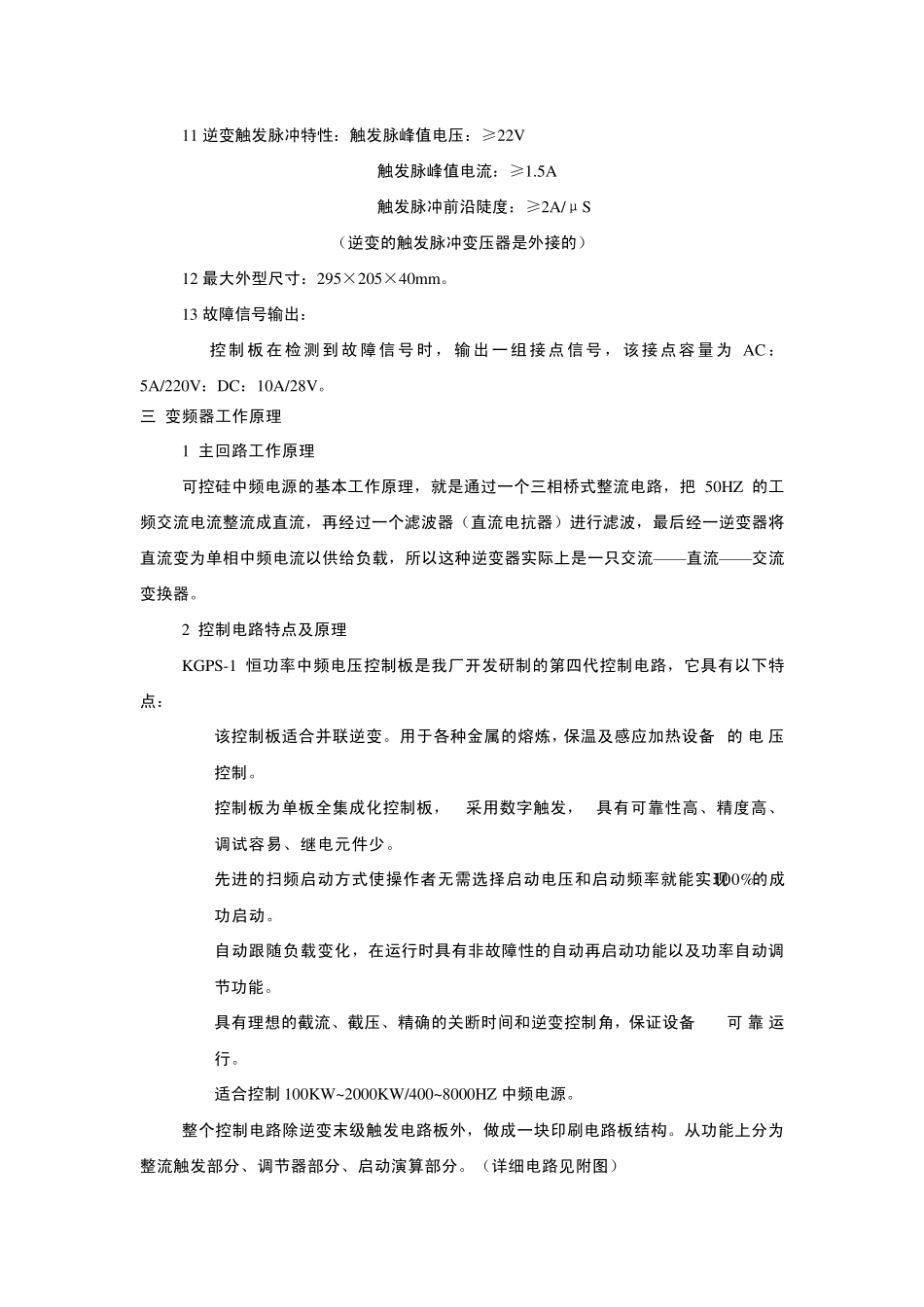

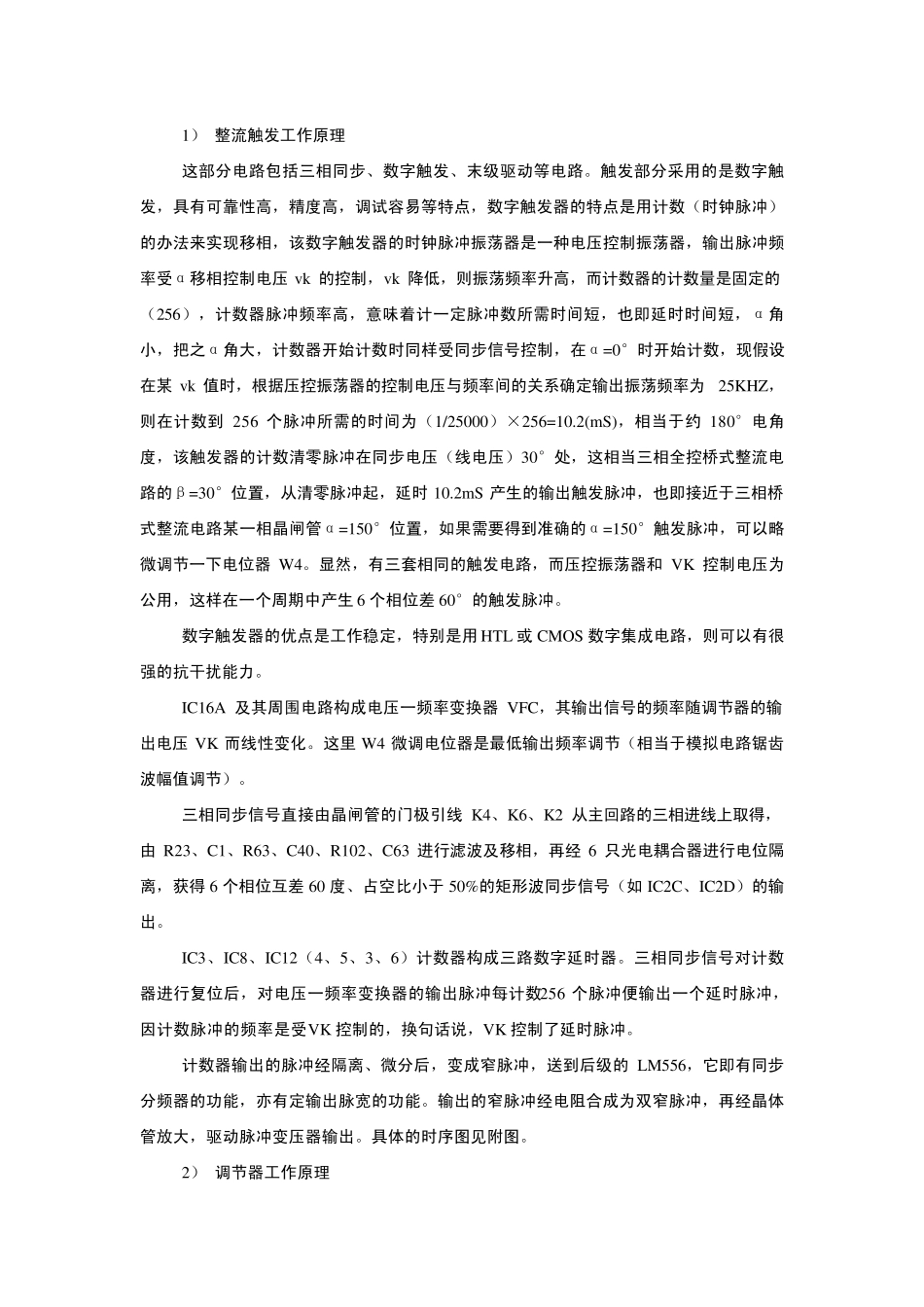

KGPS-1 型恒功率晶闸管中频电源控制板 使用说明书 一 概述 KGPS-1 恒功率晶闸管中频电源控制板主要由电源、调节器、移相控制电路、保护电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序、对同步的工作，仅需把KP 晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。 二 技术要求 （一）正常使用条件 1 海拔不超过2000 米。 2 环境温度不低于-10℃，不高于+40℃。 3 空气最大相对湿度不超过90%（ 20℃±5℃时）。 4 运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。 5 无剧烈振动和冲击。 （二）主要技术参数 1 主电路进线额定电压：100V~660V（ 50HZ） 2 控制供电电源：单相17V/2A。 3 中频电压反馈信号：AC 12V/15mA。 4 电流反馈信号：AC 12V/5mA 三相输入。 5 整流触发脉冲移相范围：α=0~130°。 6 整流触发脉冲不对称度：小于1°。 7 整流触发脉冲信号宽度：≥600μ S、双窄、间隔60°。 8 整流触发脉冲特性：触发脉冲峰值电压：≥12V 触发脉冲峰值电流：≥1A 触发脉冲前沿陡度：≥0.5A/μ S 9 逆变频率：400HZ~10KHZ。 10 逆变触发脉冲信号宽度：50μ S。 11 逆变触发脉冲特性：触发脉峰值电压：≥22V 触发脉峰值电流：≥1.5A 触发脉冲前沿陡度：≥2A/μS （逆变的触发脉冲变压器是外接的） 12 最大外型尺寸：295×205×40mm。 13 故障信号输出： 控制板在检测到故障信号时，输出一组接点信号，该接点容量为 AC：5A/220V：DC：10A/28V。 三 变频器工作原理 1 主回路工作原理 可控硅中频电源的基本工作原理，就是通过一个三相桥式整流电路，把 50HZ 的工频交流电流整流成直流，再经过一个滤波器（直流电抗器）进行滤波，最后经一逆变器将直流变为单相中频电流以供给负载，所以这种逆变器实际上是一只交流——直流——交流变换器。 2 控制电路特点及原理 KGPS-1 恒功率中频电压控制板是我厂开发研制的第四代控制电路，它具有以下特点： 该控制板适合并联逆变。用于各种金属的熔炼，保温及感应加热设备的电压控制。 控制板为单板全集成化控制板， 采用数字触发，具有可靠性高、精度...
