中频电源原理图及调试方法、故障排除与实例VIP免费

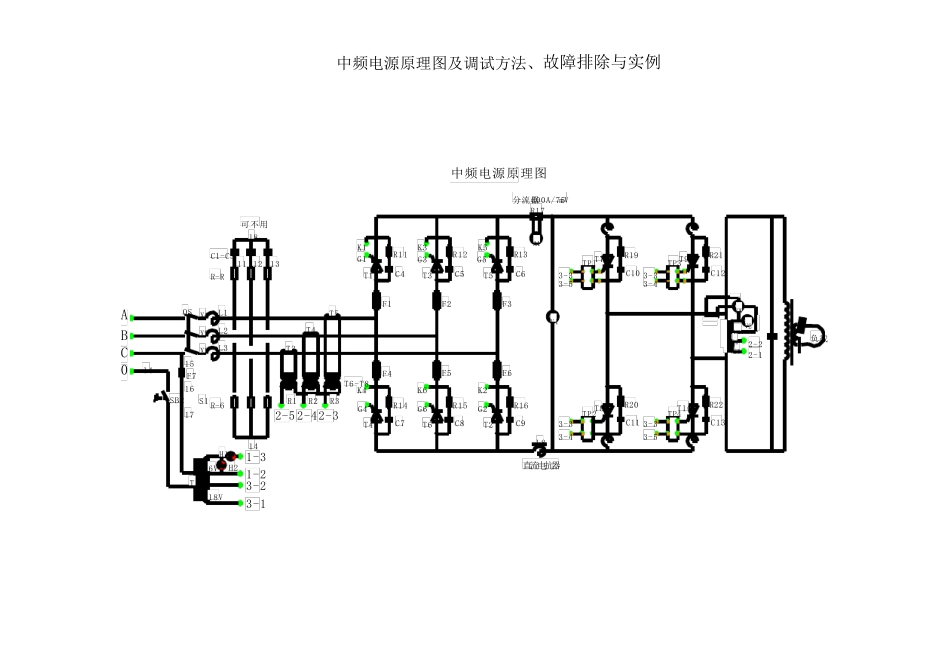

中频电源原理图及调试方法、故障排除与实例 X1L1L2L3X2X314151617S1F7QST6-T814C4C5C6T1T3T5R11R12R13R14R15R16T4T6T2F1F2F3F4F5F6K1G1G3K5G5G4G6G2K4K6K2TP1TP2T7T8R19R20TP3TP4T9T10R21R22C10C12C11C133-33-33-33-33-53-43-43-5ABC02-5 2-42-318V6VH1H2T1100V20V3-23-11-31-2K32-22-1R17C7C8C9A1V1V2C1-C31811 1213L8T2KW直流电抗器分流器600A/75mV可不用R1R2R3R-RR-6SB2T5T4T3负载中频电源原理图 2-5CON1CON2CON202-92-82-72-62-42-32-22-11-31-21-13-93-83-73-63-53-43-33-23-1VCC +15VVg 3.3K-4.7KGNDRSTIF 5/0.1IF 5/0.1IF 5/0.1FVCCGNDWPOUT+22V频率表5mA0-2500HZ水压报警继电器控制板电源AC18VT6-T8T3-T5去脉冲变压器G1 K1G4 K4G3 K3G6 K6G5 K5G2 K2A相W6W2W4Qmin10KVF 3.3KFmax10KW3Qmax100KIF 2.2KW1F 1KW5DIPL.F1.5START321开关VF 中频电压互感器20VR18F1水压报警继电器频率表5mA0-2500HZK1SB1B相C相中频电源微电脑控制板复位按钮调功电位器 中频电源调试步骤 首先把调节板中W 1 过流、W 2 过压电位器右旋到底；W 6 电位器右旋到底少回旋；W 3、W 4 电位器调到中间基本水平位置；启动中频电源，调到直流电压到200V，再调W 3，直到中频电压是直流电压的 1.5 倍，停止中频电源，把控制板DIP-1 开关拨到下侧（开）再启动中频电源，调到直流电压到 200V，再调W 4，直到中频电压是直流电压的1.2 倍，停止中频电源，频电压是直流电压的1.5 倍，停止中频电源，把控制板DIP-1 开关拨到上侧（关），启动中频电源，看中频电压是否能升到750V，直流电压是否能升到500V，如果达不到以上数值，可调节W 2 达到以上额定值；中频电压再调到200V，加料使电流升高，左旋W 1 电位器，使电流调至额定电流。 名称规格、型号数量序号1234567891011121314151617181920212223242526272829中频电源微电脑控制板扫频500HZ-2500HZ1块逆变脉冲变压器350KW中频电源4件中频电压互感器1000V/100V/20V1件控制板电源变压器220V/18V/6V30VA1件穿心式电流互感器500/53件电流互感器5/0.13件可调电位器WX110-3.33.3K1件中频频率表42C3型5mA0-2500HZ1件中频电压表42C3型100V0-1000V1件中频功率表42C3型UI/U2=1000/100I1/I2=200/5200KW1件直流电流表42C3型75mV0-600A1件直流电压表42C3型0-600V1件直流分流器600A/75mV1件电接点压力表0-0.6Mpa1件按钮开关RX20-20Ω/50W6件瓷管线绕无感电阻20Ω/200W4件电阻68Ω/2W油浸电容器CJ40-2...
