5MW屋顶光伏系统设计方案(混凝土平屋顶)VIP免费

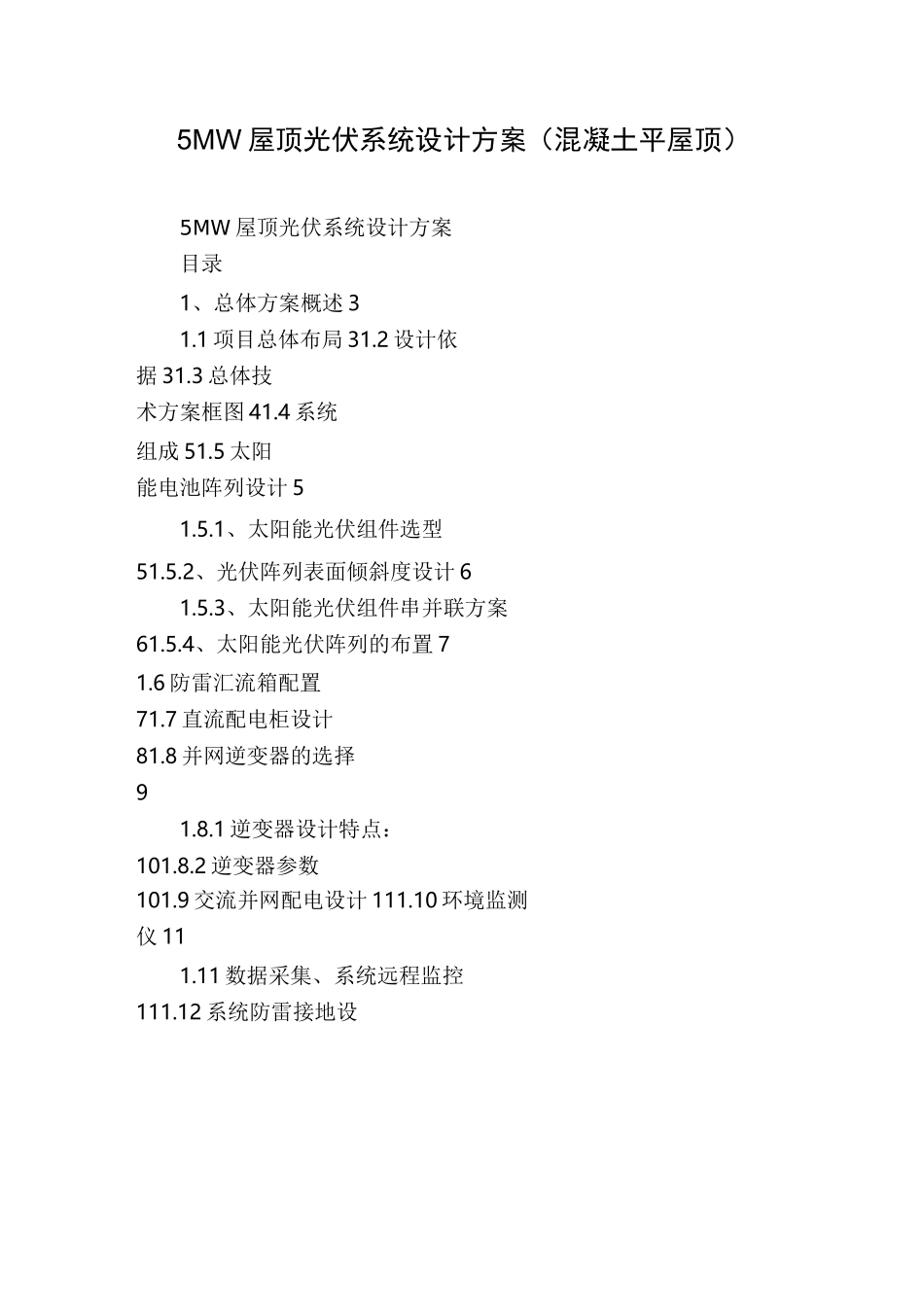

5MW 屋顶光伏系统设计方案（混凝土平屋顶）5MW 屋顶光伏系统设计方案目录1、总体方案概述 31.1 项目总体布局 31.2 设计依据 31.3 总体技术方案框图 41.4 系统组成 51.5 太阳能电池阵列设计 51.5.1、太阳能光伏组件选型51.5.2、光伏阵列表面倾斜度设计 61.5.3、太阳能光伏组件串并联方案61.5.4、太阳能光伏阵列的布置 71.6 防雷汇流箱配置71.7 直流配电柜设计81.8 并网逆变器的选择91.8.1 逆变器设计特点：101.8.2 逆变器参数101.9 交流并网配电设计 111.10 环境监测仪 111.11 数据采集、系统远程监控111.12 系统防雷接地设2.1.1、方阵支架基础设计112.1.2、光伏电站配电室设计年发3 算123.1率系1212统3.2算置 112、初步工程设计 112.1 土建设计 11量134、环境影响评价 145、电气主接线 155.1、电气一次 155.1.1、接入电力系统方式155.1.2、5MW 并网光伏发电系统原理示意图165.1.2 电气主接线 165.1.3 主要电气设备选择 175.1.4 方案分析 1921、总体方案概述1.1 项目总体布局本项目将在江苏省常州市高新区的出口加工区 1~25号楼既有建筑物屋顶安装多晶硅太阳能电池组件，建设 BAPV 方式的低压侧并网光伏发电系统，系统总装机容量约为 5.64MWp。有阳光时，太阳能电池将阳光转换成直流电，通过逆变器变成 220/380V 交流电，通过系统升压 T 接入 10kV 中压电网线路。各建筑物屋顶安装的组件数及容量列于下表 1.1安装位置组件功率组件数量（块）安装容量（kWp）1 号楼2 号楼…24 号楼 25 号楼合计 235235…235235960960…960960*****225.6225.6…225.6225.65640 出于项目经济性及技术可靠性方面的考虑，采用固定式太阳能电池方阵（方阵倾角 27o）,暂不考虑采用跟踪系统。5.64MWp 光伏电站共安装*****块 235Wp 太阳能电池组件，150 台防雷汇流箱，台直流配电柜，50 台 100kW 并网逆变器，5 台交流配电柜，5 台 S9-1250/35 变压器和 1 套综合监控系统。项目建设工期 1 年，25 年内该系统年平均上网电量约为 564 万 kWh，每年减排温室气体 CO2 约 5410.29 吨。1.2 设计依据GB*****_2012《光伏发电站设计规范》DGJ32J87-2009《太阳能光伏与建筑一体化应用技术规程》31.3 总体技术方案框图本项目由 25 个子系统组成，均采用用户侧低压并网；共使用235Wp 多晶硅组件*****块，总容量 5.64MWp。每个子系统均包括防雷汇流箱、直流配电柜、并网逆变器，所有子系统将在...
