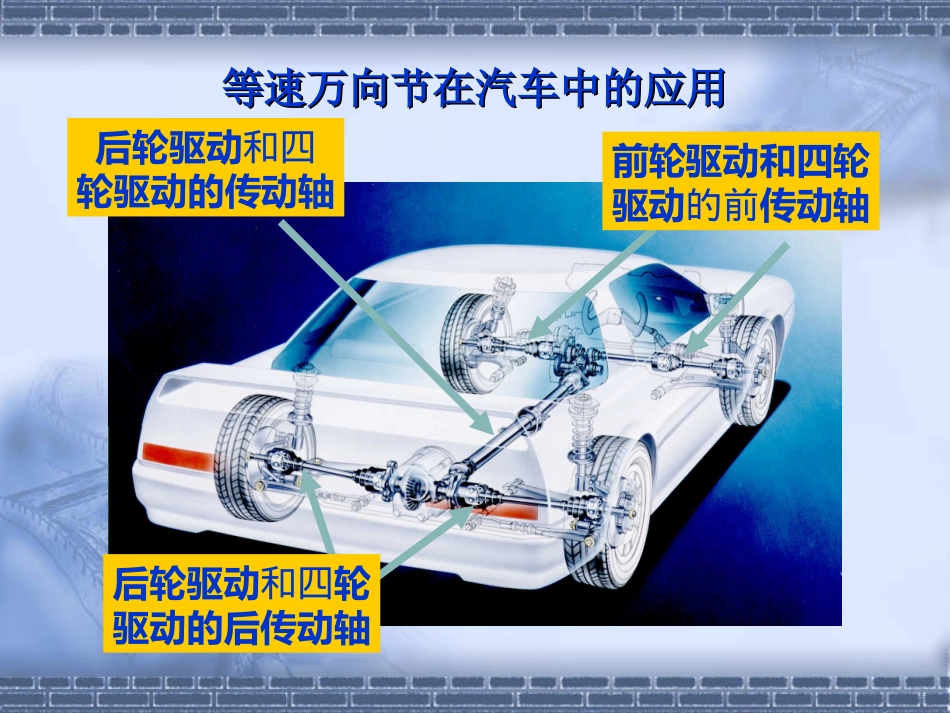

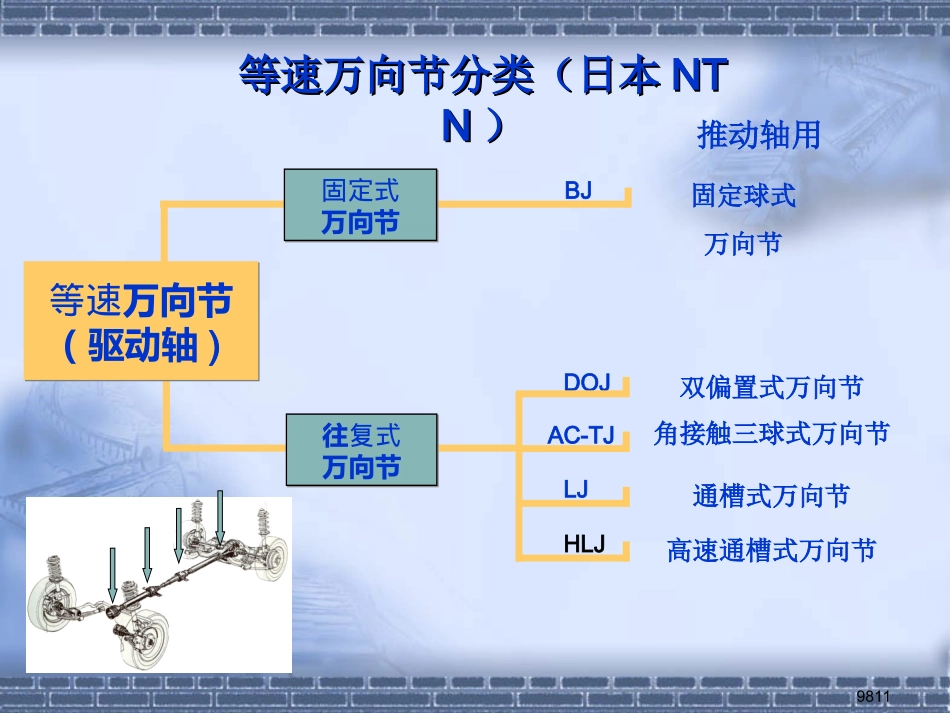

等速万向节在汽车中的应用等速万向节在汽车中的应用后轮驱动和四轮驱动的传动轴前轮驱动和四轮驱动的前传动轴后轮驱动和四轮驱动的后传动轴9811等速万向节分类(日本等速万向节分类(日本NTNTNN))万向节(驱动轴)万向节(驱动轴)生产中开发的类型驱动轴EBJ高效复合固定球式万向节UJ过切削自由式万向节固定式万向节固定式万向节BJ固定球式万向节EDJ高效复合双偏置式万向节DOJ双偏置式万向节AC-TJ角接触三球式万向节FTJ浮环三球式万向节SFJ无窜动浮环三球式万向节LJ通槽式万向节往复式万向节往复式万向节DOJ双偏置式万向节AC-TJ角接触三球式万向节LJ通槽式万向节往复式万向节往复式万向节HLJ高速通槽式万向节等速万向节分类(日本等速万向节分类(日本NTNTNN))9811推动轴用BJ固定球式万向节固定式万向节固定式万向节等速万向节(驱动轴)等速万向节(驱动轴)ACBMAX.JOINTDIMENSION(mm)ANGLESERIESABC◎BJ68LR42.2φ65.3φ17.0◎BJ71LR44.0φ69.0φ18.0◎BJ75LR45.8φ72.6φ19.0◎BJ79LR47.7φ76.3φ20.1◎BJ82LR49.5φ79.9φ21.2◎BJ87LR51.3φ83.6φ22.246.5°◎BJ92LR53.2φ87.4φ23.3◎BJ95LR54.5φ90.0φ24.0◎BJ100LR56.9φ94.7φ25.4◎BJ104LR59.1φ99.2φ26.5◎BJ109LR61.1φ103.2φ27.6○BJ117LR65.1φ111.2φ29.7◎BJ125LR69.1φ119.2φ31.8○BJ133LR73.2φ127.4φ33.9◎INPRODUCTION○PROTOTYPE::9811BJ:BJ:固定球式固定球式万向节万向节MAX.JOINTDIMENSION(mm)ANGLESERIESABC○UJ68R44.0φ69.0φ17.0◎UJ71R45.8φ72.6φ18.0◎UJ75R47.7φ76.3φ19.0○UJ79R49.5φ79.9φ20.1◎UJ82R51.3φ83.6φ21.2°50◎UJ87R53.2φ87.4φ22.2○UJ92R54.5φ90.0φ23.3◎UJ95R56.9φ94.7φ24.0○UJ100R59.1φ99.2φ25.4○UJ104R61.1φ103.2φ26.5○UJ109R63.1φ107.2φ27.6○UJ117R65.1φ111.2φ29.7◎INPRODUCTION○PROTOTYPE::9811UJ:UJ:过切削过切削自由式自由式万向节万向节MAX.JOINTDIMENSION(mm)ANGLESERIESABC○DOJ6871.261.517.0◎DOJ7175.765.018.0◎DOJ7579.769.019.025°◎DOJ7983.072.520.1◎DOJ8287.475.721.2◎DOJ92*93.682.023.3◎DOJ9597.785.524.0◎DOJ100100.789.025.4◎DOJ104*106.795.026.5◎DOJ109*110.298.527.6○DOJ117117.2105.529.7◎DOJ125124.2112.531.8◎DOJ68L75.765.017.0◎DOJ71L79.769.018.0○DOJ79L87.475.720.1◎DOJ87L94.683.022.230.5°◎DOJ95L100.789.024.0◎DOJ100L104.793.025.4◎DOJ104L110.298.526.5○DOJ109L113.7102.027.6○DOJ117L120.7109.029.7◎DOJ125L127.7116.031.8○DOJ133L135.0123.533.8*:MAX.ANGLE23°◎:INPRODUCTION○:PROTOTYPE9811DOJ:DOJ:双偏置式万向节双偏置式万向节JOINTDIMENSION(mm)SERIESABC◎LJ7588.086.019.0◎LJ8796.094.022.2◎LJ95102.0100.024.0◎LJ109110.0108.027.6○LJ117122.0120.029.7◎:INPRODUCTION○:PROTOTYPE9811LJ:LJ:通槽式通槽式万向节万向节等速万向节分类(德国)等速万向节分类(德国)9811等速万向节(驱动轴)等速万向节(驱动轴)DOJ双偏置式万向节VL斜滚道球笼万向节GI三球销式万向节往复式万向节往复式万向节AC椭圆截面尖拱形截面RF圆形截面固定式万向节固定式万向节UF等速万向节的性能要求等速万向节的性能要求为了使等速万向节在汽车行驶中可靠地工作,设计时必须考虑如下几个问题:保证所连接两轴的相对位置在预计范围内变化时,能可靠地传递扭矩,并保证所连两轴等速旋转;万向节应有足够的强度、刚度和耐久性;万向节切向和径向位移的最大值,不应当严重地降低万向节本身及其周围零件的工作能力;万向节摩擦副在承受高的比压时,润滑要可靠,同时在工作时不应有响声;万向节能在高温、低温、高湿度气候中正常工作,另外应保证有良好的密封性。三种滑移端的使用性能比较三种滑移端的使用性能比较三球销式等速万向节(TJ型)三球销倾斜转动和往复移动产生轴向力,导致车子启动、加速时的横向摆动(颤动)可采取使用低摩擦润滑脂以及在中间轴上加减震器等措施来降低轴向力。双偏置球笼等速万向节(DOJ型)滑动阻力大,不能完全吸收发动机的振动,使车子底部和方向...
