千伏变电站构架吊装方案VIP免费

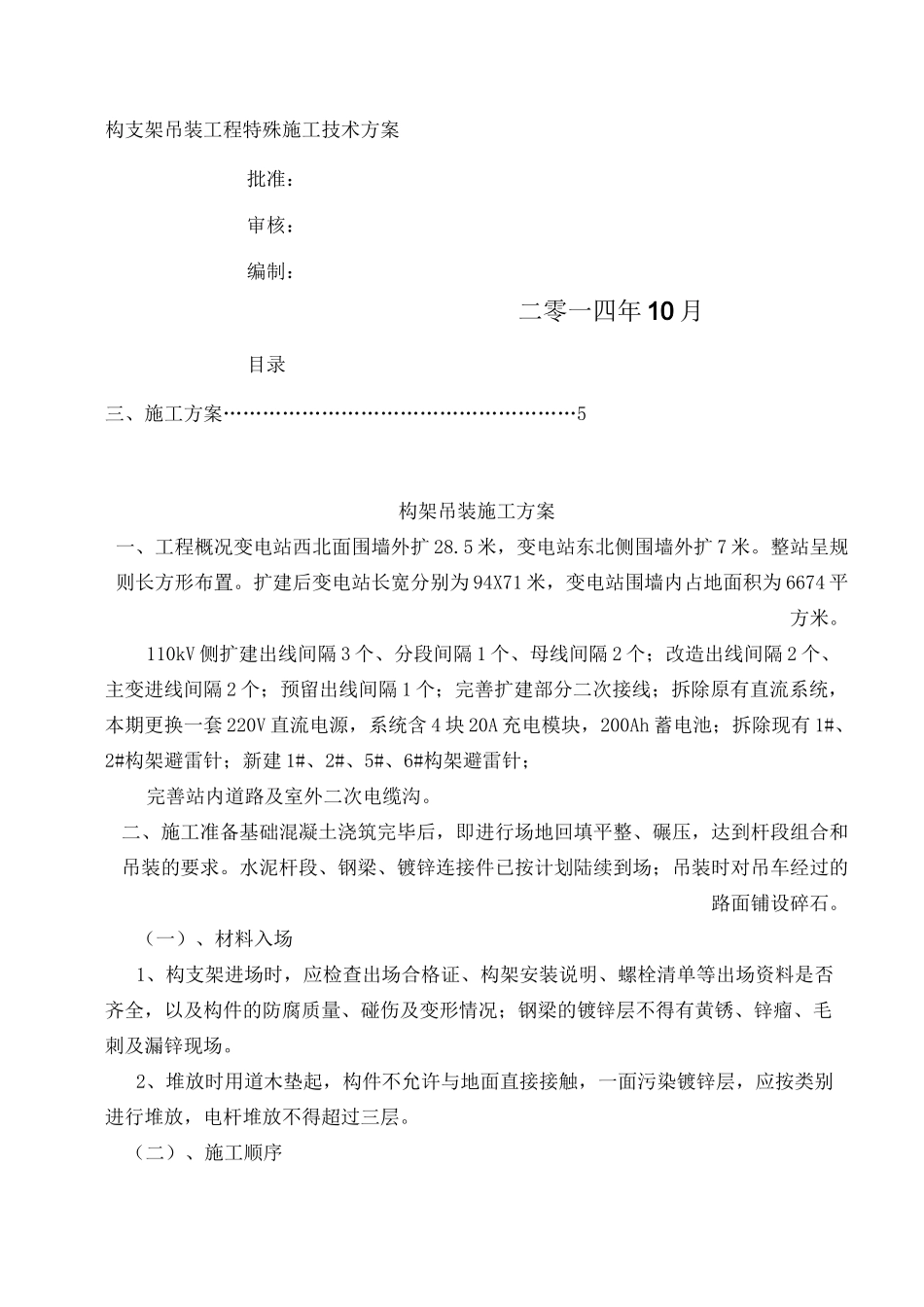

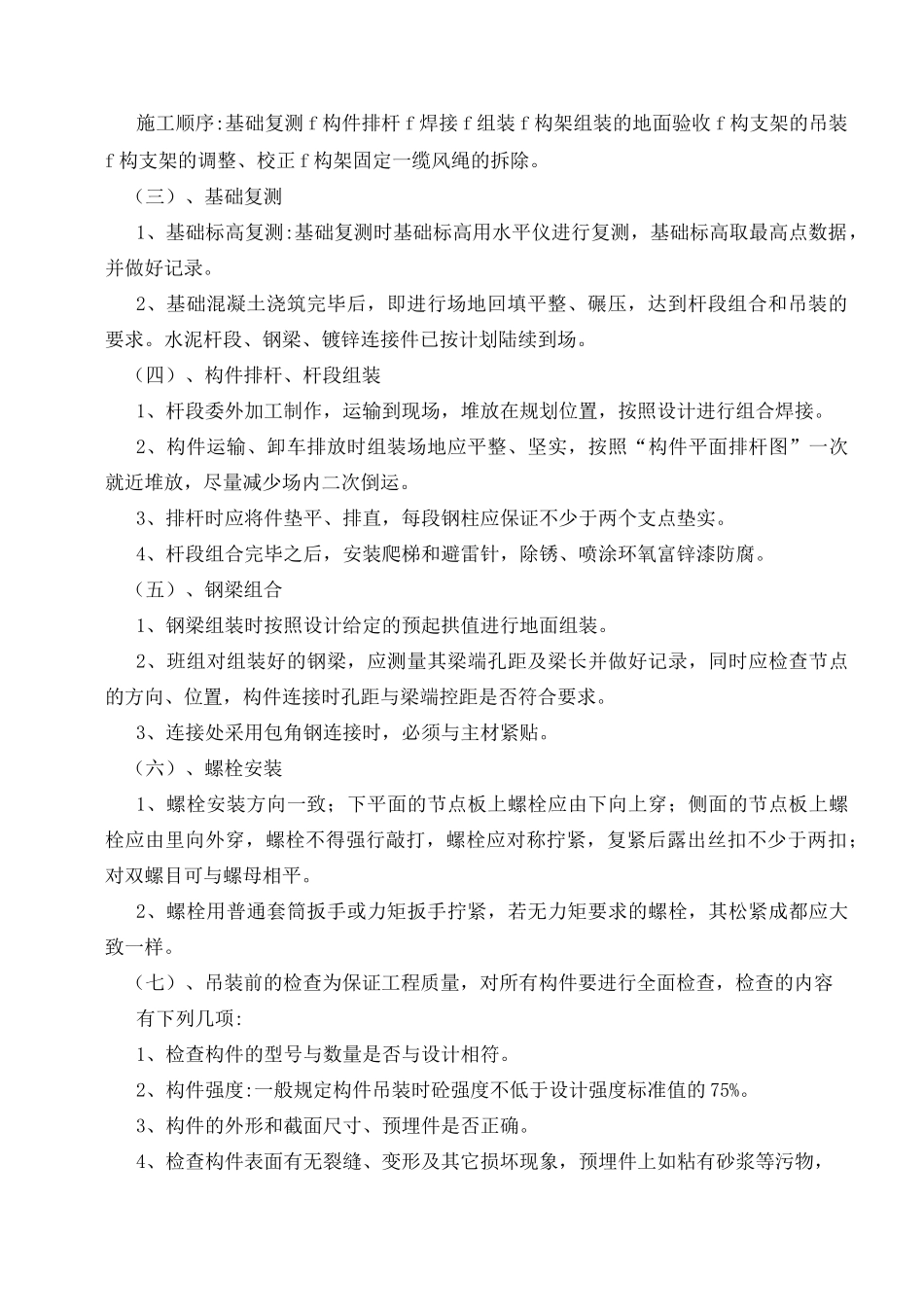

构支架吊装工程特殊施工技术方案批准：审核：编制：二零一四年 10 月目录三、施工方案………………………………………………5构架吊装施工方案一、工程概况变电站西北面围墙外扩 28.5 米，变电站东北侧围墙外扩 7 米。整站呈规则长方形布置。扩建后变电站长宽分别为 94X71 米，变电站围墙内占地面积为 6674 平方米。110kV 侧扩建出线间隔 3 个、分段间隔 1 个、母线间隔 2 个；改造出线间隔 2 个、主变进线间隔 2 个；预留出线间隔 1 个；完善扩建部分二次接线；拆除原有直流系统，本期更换一套 220V 直流电源，系统含 4 块 20A 充电模块，200Ah 蓄电池；拆除现有 1#、2#构架避雷针；新建 1#、2#、5#、6#构架避雷针；完善站内道路及室外二次电缆沟。二、施工准备基础混凝土浇筑完毕后，即进行场地回填平整、碾压，达到杆段组合和吊装的要求。水泥杆段、钢梁、镀锌连接件已按计划陆续到场；吊装时对吊车经过的路面铺设碎石。（一）、材料入场1、构支架进场时，应检查出场合格证、构架安装说明、螺栓清单等出场资料是否齐全，以及构件的防腐质量、碰伤及变形情况；钢梁的镀锌层不得有黄锈、锌瘤、毛刺及漏锌现场。2、堆放时用道木垫起，构件不允许与地面直接接触，一面污染镀锌层，应按类别进行堆放，电杆堆放不得超过三层。（二）、施工顺序施工顺序:基础复测 f 构件排杆 f 焊接 f 组装 f 构架组装的地面验收 f 构支架的吊装f 构支架的调整、校正 f 构架固定一缆风绳的拆除。（三）、基础复测1、基础标高复测:基础复测时基础标高用水平仪进行复测，基础标高取最高点数据，并做好记录。2、基础混凝土浇筑完毕后，即进行场地回填平整、碾压，达到杆段组合和吊装的要求。水泥杆段、钢梁、镀锌连接件已按计划陆续到场。（四）、构件排杆、杆段组装1、杆段委外加工制作，运输到现场，堆放在规划位置，按照设计进行组合焊接。2、构件运输、卸车排放时组装场地应平整、坚实，按照“构件平面排杆图”一次就近堆放，尽量减少场内二次倒运。3、排杆时应将件垫平、排直，每段钢柱应保证不少于两个支点垫实。4、杆段组合完毕之后，安装爬梯和避雷针，除锈、喷涂环氧富锌漆防腐。（五）、钢梁组合1、钢梁组装时按照设计给定的预起拱值进行地面组装。2、班组对组装好的钢梁，应测量其梁端孔距及梁长并做好记录，同时应检查节点的方向、位置，构件连接时孔距与梁端控距是否符合要求。3、连接处采用包角钢连接时，必须...
