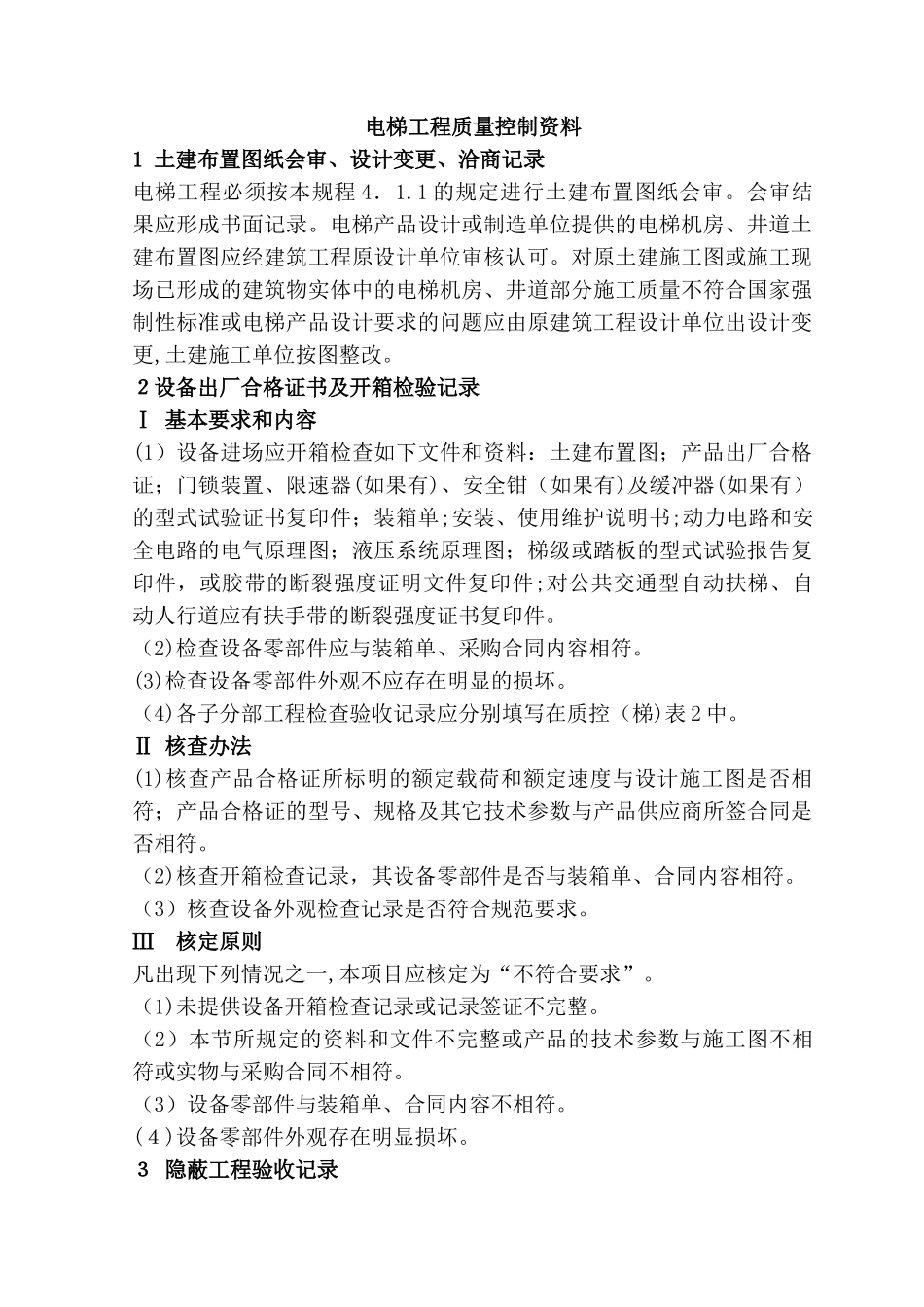

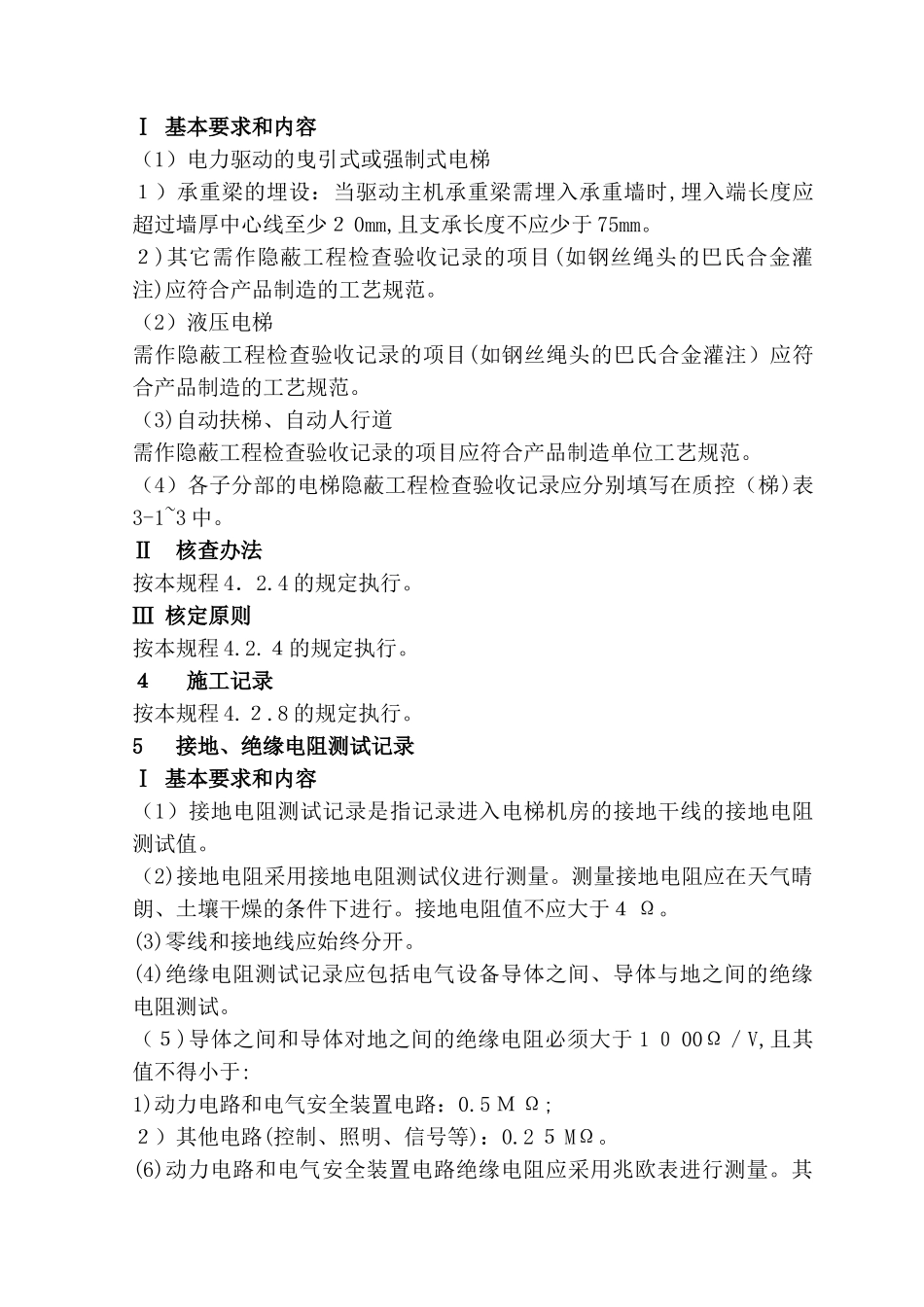

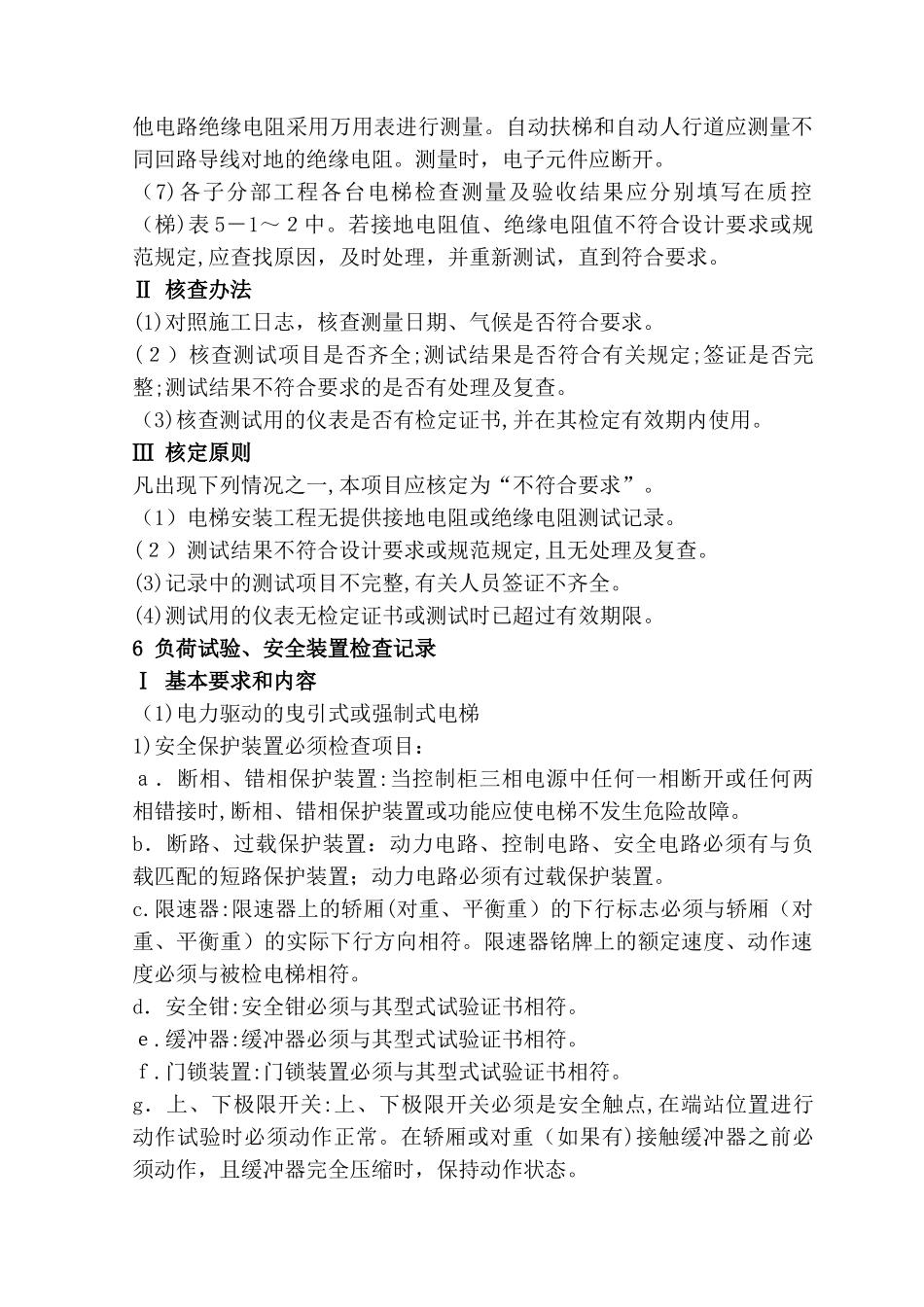

电梯工程质量控制资料1土建布置图纸会审、设计变更、洽商记录电梯工程必须按本规程4．1.1的规定进行土建布置图纸会审。会审结果应形成书面记录。电梯产品设计或制造单位提供的电梯机房、井道土建布置图应经建筑工程原设计单位审核认可。对原土建施工图或施工现场已形成的建筑物实体中的电梯机房、井道部分施工质量不符合国家强制性标准或电梯产品设计要求的问题应由原建筑工程设计单位出设计变更,土建施工单位按图整改。２设备出厂合格证书及开箱检验记录Ⅰ基本要求和内容(1）设备进场应开箱检查如下文件和资料：土建布置图；产品出厂合格证；门锁装置、限速器(如果有)、安全钳（如果有)及缓冲器(如果有）的型式试验证书复印件；装箱单;安装、使用维护说明书;动力电路和安全电路的电气原理图；液压系统原理图；梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件;对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。（2)检查设备零部件应与装箱单、采购合同内容相符。(3)检查设备零部件外观不应存在明显的损坏。（4)各子分部工程检查验收记录应分别填写在质控（梯)表2中。Ⅱ核查办法(1)核查产品合格证所标明的额定载荷和额定速度与设计施工图是否相符；产品合格证的型号、规格及其它技术参数与产品供应商所签合同是否相符。（2)核查开箱检查记录，其设备零部件是否与装箱单、合同内容相符。（3）核查设备外观检查记录是否符合规范要求。Ⅲ核定原则凡出现下列情况之一,本项目应核定为“不符合要求”。（1)未提供设备开箱检查记录或记录签证不完整。（2）本节所规定的资料和文件不完整或产品的技术参数与施工图不相符或实物与采购合同不相符。（3）设备零部件与装箱单、合同内容不相符。(４)设备零部件外观存在明显损坏。３隐蔽工程验收记录Ⅰ基本要求和内容（1）电力驱动的曳引式或强制式电梯１）承重梁的埋设：当驱动主机承重梁需埋入承重墙时,埋入端长度应超过墙厚中心线至少２0mm,且支承长度不应少于75mm。２)其它需作隐蔽工程检查验收记录的项目(如钢丝绳头的巴氏合金灌注)应符合产品制造的工艺规范。（2）液压电梯需作隐蔽工程检查验收记录的项目(如钢丝绳头的巴氏合金灌注）应符合产品制造的工艺规范。（3)自动扶梯、自动人行道需作隐蔽工程检查验收记录的项目应符合产品制造单位工艺规范。（4）各子分部的电梯隐蔽工程检查验收记录应分别填写在质控（梯)表3-1~3中。Ⅱ核查办法按本规程4．2.4的规定执行。Ⅲ核定原则按本规程4.2.４的规定执行。４施工记录按本规程4.２.8的规定执行。5接地、绝缘电阻测试记录Ⅰ基本要求和内容（1）接地电阻测试记录是指记录进入电梯机房的接地干线的接地电阻测试值。（2)接地电阻采用接地电阻测试仪进行测量。测量接地电阻应在天气晴朗、土壤干燥的条件下进行。接地电阻值不应大于４Ω。(3)零线和接地线应始终分开。(4)绝缘电阻测试记录应包括电气设备导体之间、导体与地之间的绝缘电阻测试。（５)导体之间和导体对地之间的绝缘电阻必须大于1０00Ω／V,且其值不得小于:1)动力电路和电气安全装置电路：0.5ＭΩ;２）其他电路(控制、照明、信号等)：0.2５MΩ。(6)动力电路和电气安全装置电路绝缘电阻应采用兆欧表进行测量。其他电路绝缘电阻采用万用表进行测量。自动扶梯和自动人行道应测量不同回路导线对地的绝缘电阻。测量时，电子元件应断开。（7)各子分部工程各台电梯检查测量及验收结果应分别填写在质控（梯)表5－1～２中。若接地电阻值、绝缘电阻值不符合设计要求或规范规定,应查找原因，及时处理，并重新测试，直到符合要求。Ⅱ核查办法(1)对照施工日志，核查测量日期、气候是否符合要求。(２）核查测试项目是否齐全;测试结果是否符合有关规定;签证是否完整;测试结果不符合要求的是否有处理及复查。（3)核查测试用的仪表是否有检定证书,并在其检定有效期内使用。Ⅲ核定原则凡出现下列情况之一,本项目应核定为“不符合要求”。（1）电梯安装工程无提供接地电阻或绝缘电阻测试记录。(２）测试结果不符合设计要求或规范规定,且无处理及复查。(3)记录中的测试项目不完整,有关人员签证不齐全。(4)测试用的仪表无检...
