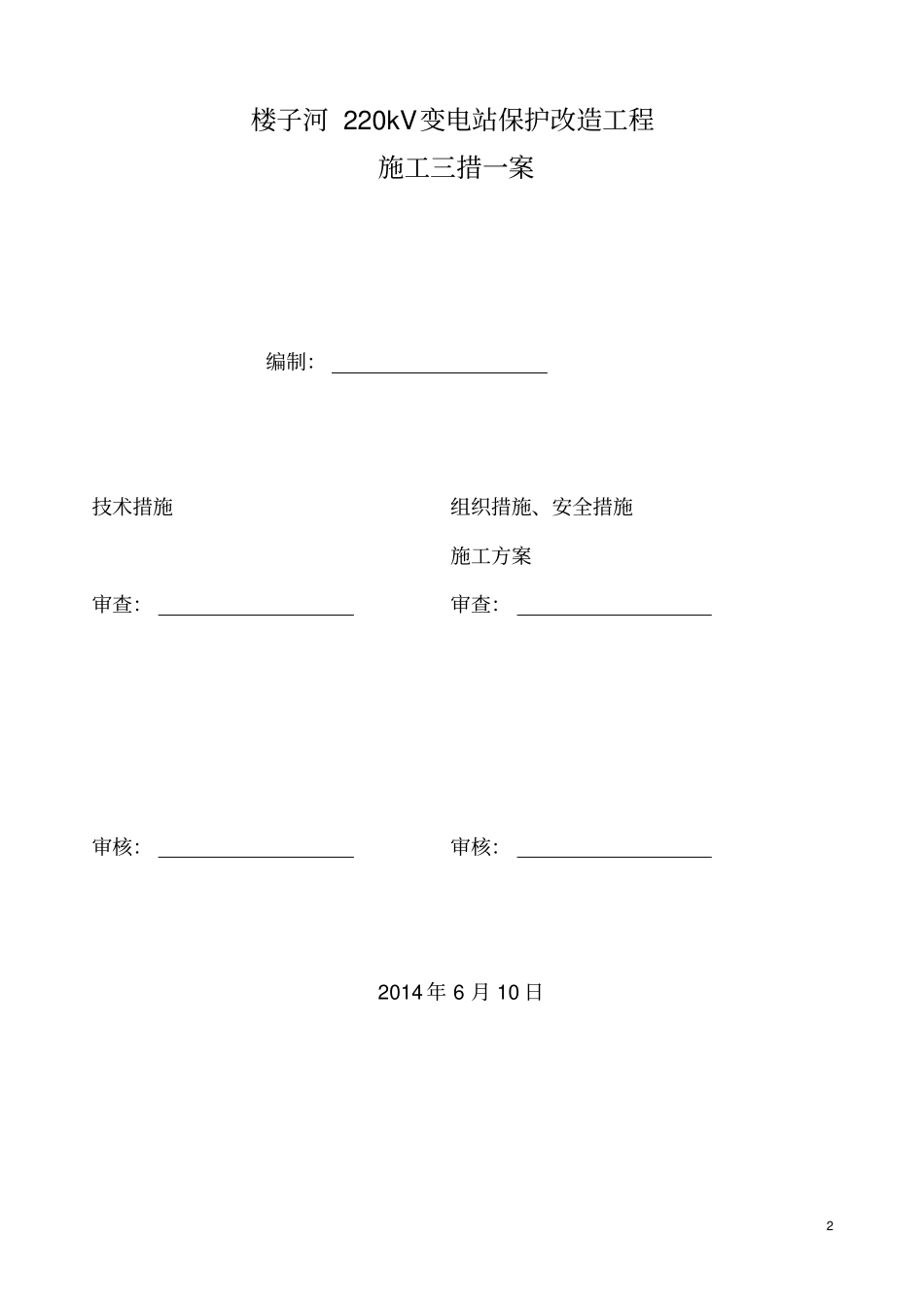

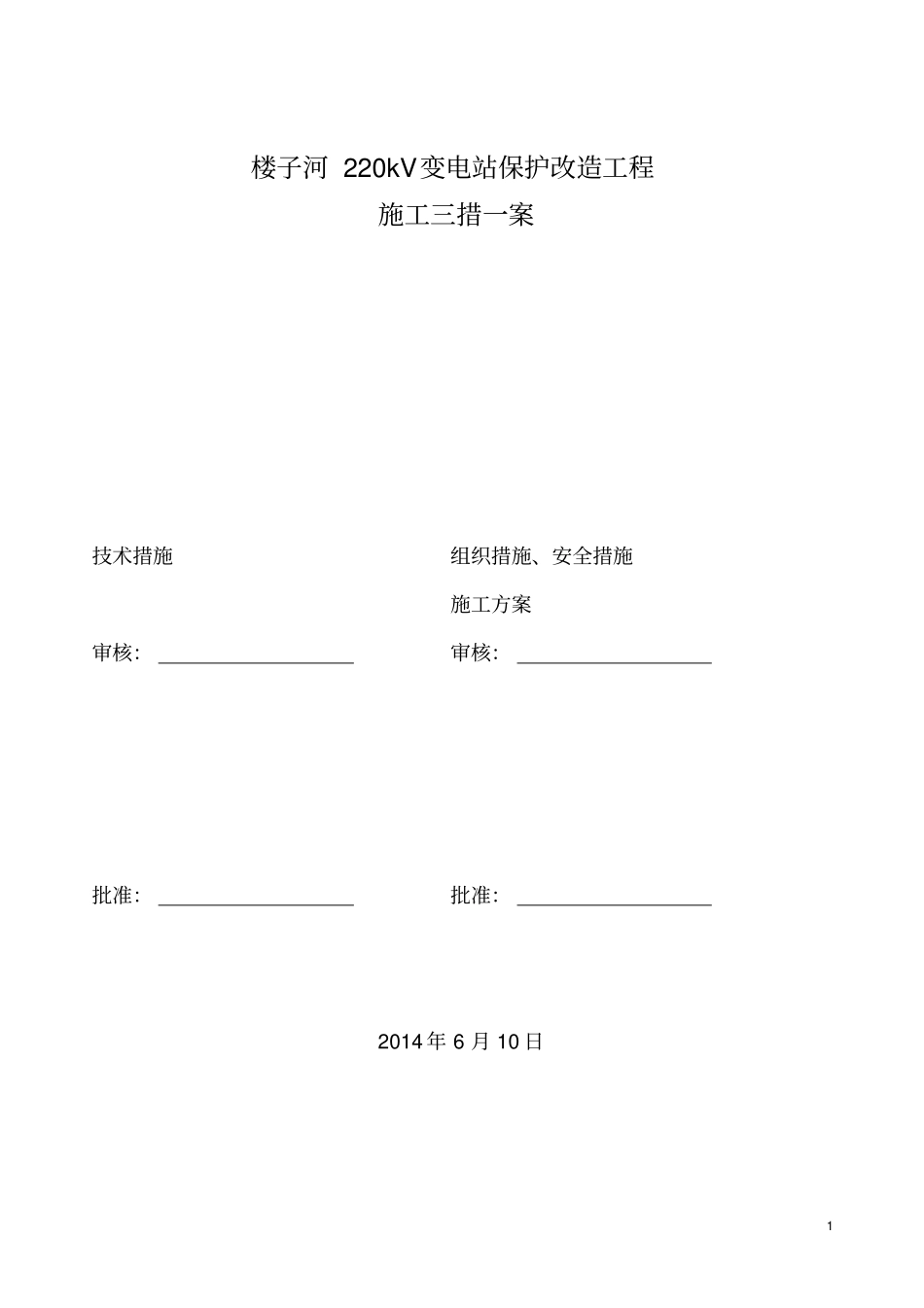

1 楼子河 220kV变电站保护改造工程施工三措一案技术措施组织措施、安全措施施工方案审核：审核：批准：批准：2014 年 6 月 10 日2 楼子河 220kV变电站保护改造工程施工三措一案编制：技术措施组织措施、安全措施施工方案审查：审查：审核：审核：2014 年 6 月 10 日3 目录一、工程概况二、组织措施三、技术措施四、安全措施五、危险点分析及相应的安全环保措施六、文明生产及其它注意事项4 一、工程概况本工程为楼子河 220kV变电站 所用电 改造工程。本站220kV所用电 7 面屏柜已运行 15 年以上，现将更换改为 6 面屏柜。更换原部分铝芯电缆， 从新开挖所用电屏电缆沟。现场安装。朝楼一、二回线改为宜都一、二回线，占用原朝楼一、二回线间隔。本次仅更换保护。与本次改造相关的一次设备、端子箱、测控、电度表及母差故录均不更换。本期间隔更换 4 面 220kV线路保护柜，新上宜都一、二回线保护屏相应安装于主控室原朝楼一、二回线保护屏位，新增2 面继电保护通信接口柜，安装于通信机房备用屏位。本期新上 220kV 线路保护装置具体配如下：宜都I 回线（ 5E）220kV 线路保护柜 I GXH103B— 223T柜，厂家为北京四方、 220kV线路保护柜 II PPC31GM— 06Y柜，厂家为南瑞继保。宜都II回线（ 6E）220kV线路保护柜 I GXH103B— 223T柜，厂家为北京四方、 220kV线路保护柜 II PPC31GM— 06Y柜，厂家为南瑞继保。通信接口柜GCSC186B— 8 型通信接口柜一面（北京四方） （新上），PMX2MD— 08 型通信接口柜一面 （南瑞继保）（新上）GXC— 600A接口装置一强（国电南自）安放在南瑞继保通信接口柜上，现场安装。220kV 线路断路器防跳、压力闭锁和非全相保护均由断路器机构实现。220kV线路保护柜 I 、II直流电源取电原则如下： 直流馈线柜两段母线各提供1路馈线，其中 I 段母线馈出给第一套线路保护、第一组跳闸回路（含合闸）及压力闭锁回路提供电源； II段母线第二套线路保护、 第二组跳闸回路提供电源。220kV 线路两套保护均设独立的重合闸，互为备用，为避免二次重合，仅投入其中一套保护的重合闸出口压板。220kV 线路北京四方保护柜装置采用B 码对时，国电南自保护柜、南瑞继保保护柜装置采用GPS脉冲对时。本站新上保护5 装置采用 lEC61850 规约接入原综自系统。为保证安全高质高效的完成本变电站的电气安装工程, 特拟定本三措。二、组织措施项目负责人 : 聂绍绿现场技术负责人...
