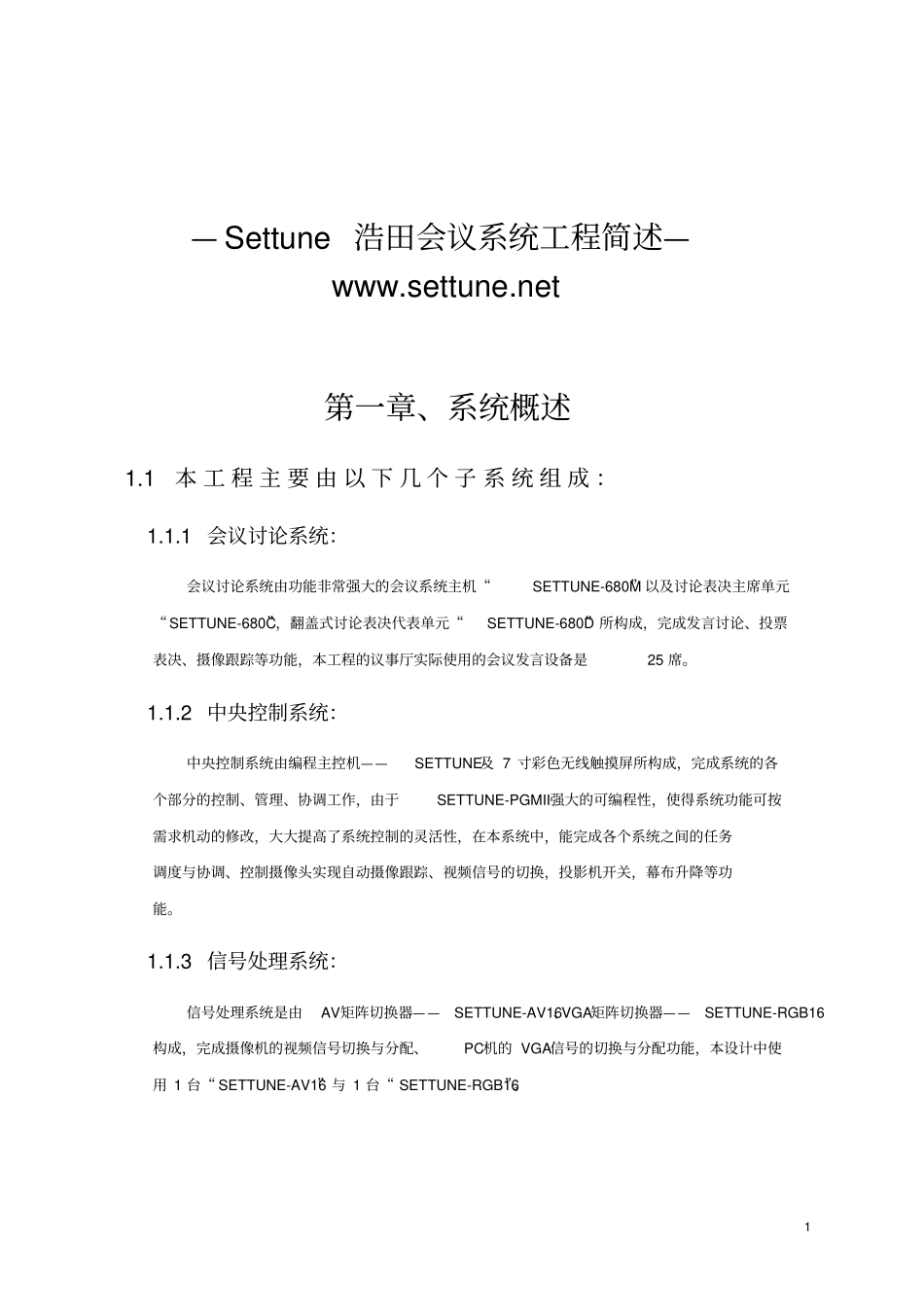

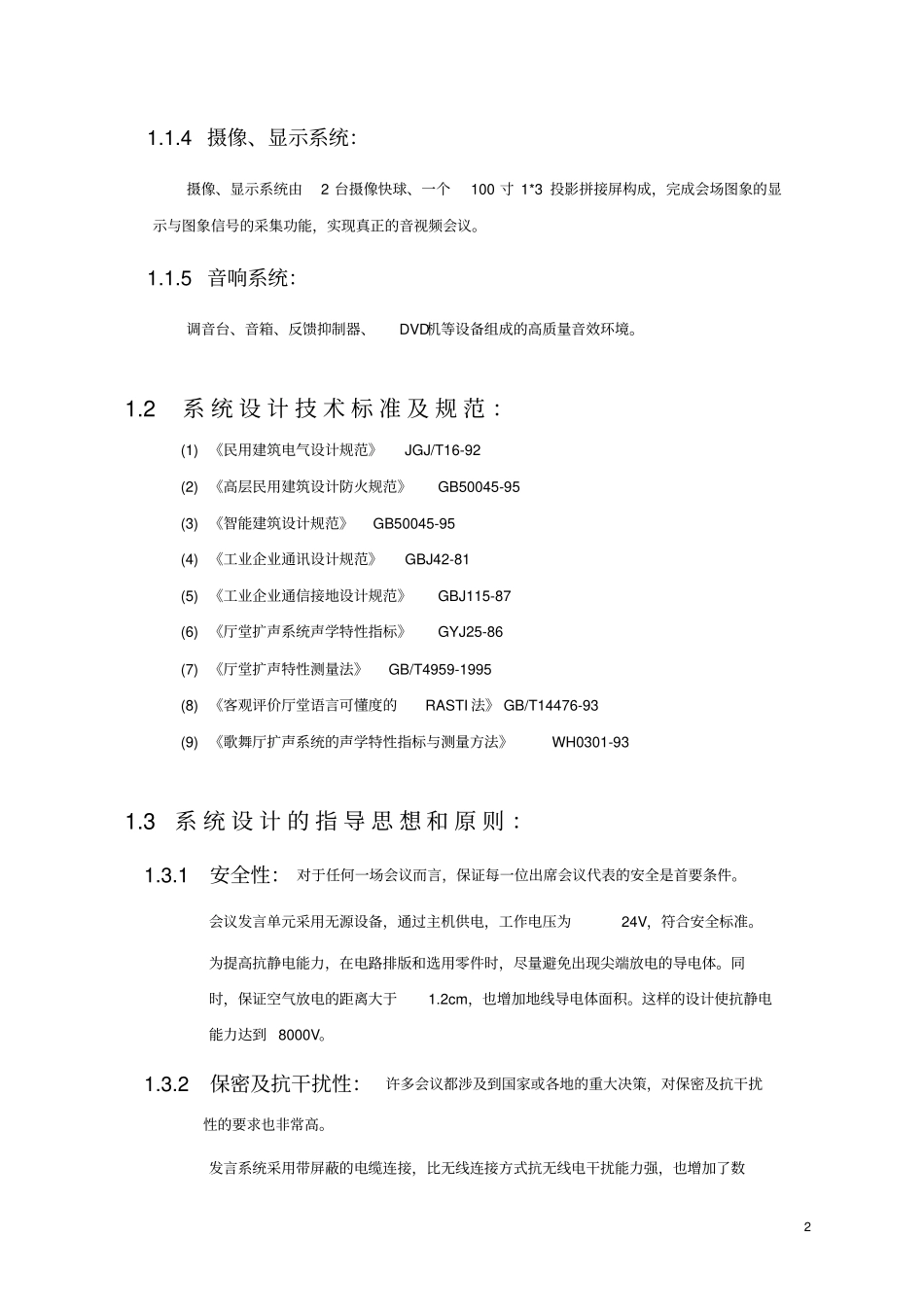

1 — Settune 浩田会议系统工程简述—www.settune.net 第一章、系统概述1.1本 工 程 主 要 由 以 下 几 个 子 系 统 组 成 ：1.1.1 会议讨论系统：会议讨论系统由功能非常强大的会议系统主机“SETTUNE-680M”以及讨论表决主席单元“SETTUNE-680C”，翻盖式讨论表决代表单元“SETTUNE-680D”所构成，完成发言讨论、投票表决、摄像跟踪等功能，本工程的议事厅实际使用的会议发言设备是25 席。1.1.2 中央控制系统：中央控制系统由编程主控机——SETTUNE-及 7 寸彩色无线触摸屏所构成，完成系统的各个部分的控制、管理、协调工作，由于SETTUNE-PGMII强大的可编程性，使得系统功能可按需求机动的修改，大大提高了系统控制的灵活性，在本系统中，能完成各个系统之间的任务调度与协调、控制摄像头实现自动摄像跟踪、视频信号的切换，投影机开关，幕布升降等功能。1.1.3 信号处理系统：信号处理系统是由AV矩阵切换器——SETTUNE-AV16、VGA矩阵切换器——SETTUNE-RGB16构成，完成摄像机的视频信号切换与分配、PC机的 VGA信号的切换与分配功能，本设计中使用 1 台“ SETTUNE-AV16”与 1 台“ SETTUNE-RGB16”。2 1.1.4 摄像、显示系统：摄像、显示系统由2 台摄像快球、一个100 寸 1*3 投影拼接屏构成，完成会场图象的显示与图象信号的采集功能，实现真正的音视频会议。1.1.5 音响系统：调音台、音箱、反馈抑制器、DVD机等设备组成的高质量音效环境。1.2 系 统 设 计 技 术 标 准 及 规 范 ：(1) 《民用建筑电气设计规范》JGJ/T16-92 (2) 《高层民用建筑设计防火规范》GB50045-95 (3) 《智能建筑设计规范》GB50045-95 (4) 《工业企业通讯设计规范》GBJ42-81 (5) 《工业企业通信接地设计规范》GBJ115-87 (6) 《厅堂扩声系统声学特性指标》GYJ25-86 (7) 《厅堂扩声特性测量法》GB/T4959-1995 (8) 《客观评价厅堂语言可懂度的RASTI 法》 GB/T14476-93 (9) 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93 1.3系 统 设 计 的 指 导 思 想 和 原 则 ：1.3.1 安全性： 对于任何一场会议而言，保证每一位出席会议代表的安全是首要条件。会议发言单元采用无源设备，通过主机供电，工作电压为24V，符合安全标准。为提高抗静电能力，在电路排版和选用零件时，尽量避免出现尖端放电的导电体。同时，保证空气放电的距离大于1.2cm，也增加地线导电体面积。这样的设计使抗静电...
