手机摄像头成像设计规则v20VIP免费

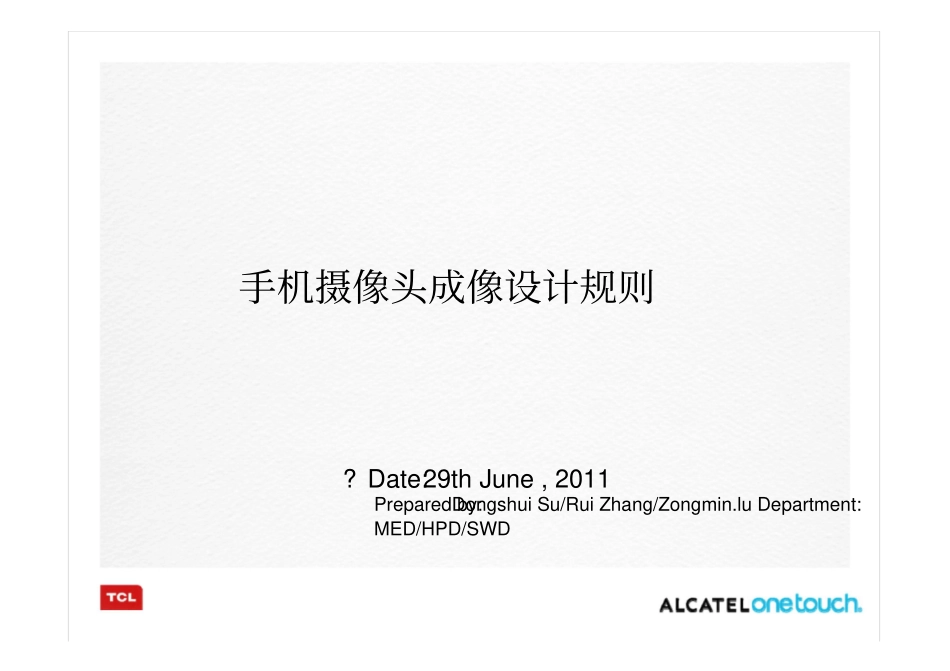

手机摄像头成像设计规则? Date: 29th June , 2011 Prepared by: Dongshui Su/Rui Zhang/Zongmin.lu Department: MED/HPD/SWDApproval Manager name Signature GPP Baro Chen MED Leon.chen HPD Yongxing.zhang SWD Wenfeng.wu Signature means you approve this design rules and will implement in your department.Index? 手机竖屏、横屏及拍照定义?摄像头 sensor与人头的关系? LCD与摄像头的成像关系? LCD与摄像头拍照取景及拍照预览关系? 竖屏手机如何实现全屏预览？? 软件实现图像旋转90度的基本要求?竖屏手机通过软件处理后的拍照效果?针对摄像头设计，各部门主要职责?TCL手机摄像头成像设计规范?TCL手机摄像头成像选择示意图? 手机竖屏、横屏及拍照定义?竖屏、横屏手机定义竖屏手机横屏手机? 手机竖屏、横屏及拍照定义?竖屏手机竖拍或横拍定义。旋转后效果竖屏竖拍竖屏横拍? 摄像头 sensor与人头的关系?摄像头 sensor与人头对应关系 :原则： （1）摄像头人头永远与sensor长边垂直。（ 2）摄像头 sensor长边与短边对应关系一般为4：3，Camera Spec有明确标示。?LCD与摄像头的成像关系?LCD与摄像头人头对应关系（竖屏手机） :原则： LCD显示方向与摄像头人头方向平行，LCD一定能显示正确。?LCD与摄像头的成像关系?LCD与摄像头人头对应关系（横屏手机）:原则： LCD显示方向与摄像头人头方向平行，LCD一定能显示正确。?LCD与摄像头拍照取景及拍照预览关系?LCD与拍照预览关系 （竖屏手机）:原则：拍照预览面积，取决于LCD分辨率与摄像头Sensor(取景比例 )的对应关系。最终显示面积：24 : 18 = 4 : 3?LCD与摄像头拍照取景及拍照预览关系?LCD与拍照预览关系 （横屏手机）:原则：拍照预览面积，取决于LCD分辨率与摄像头Sensor(取景比例 )的对应关系。最终显示面积：30 : 22.5 = 4 : 3? 竖屏手机如何实现全屏预览？?如下图，把摄像头sensor旋转 90度，即可实现全屏预览，但图像跟着旋转了90度。软件是否可以旋转图像 90度呢？? 软件实现图像旋转90度的基本要求? MTK平台及 LCD分辨率对旋转图像的影响zMT6223平台使用的是 direct sensor机制， camera 的数据直接刷到LCD上，并没有经过 BB内部专门的处理，即图像不能进行90 度旋转。zMT6225、 MT6235,、MT6253、MT6236、 MT6252、 MT6252D、 MT6255平台 Camera sensor 的数据先经 BB ISP 模块，再到 ...
