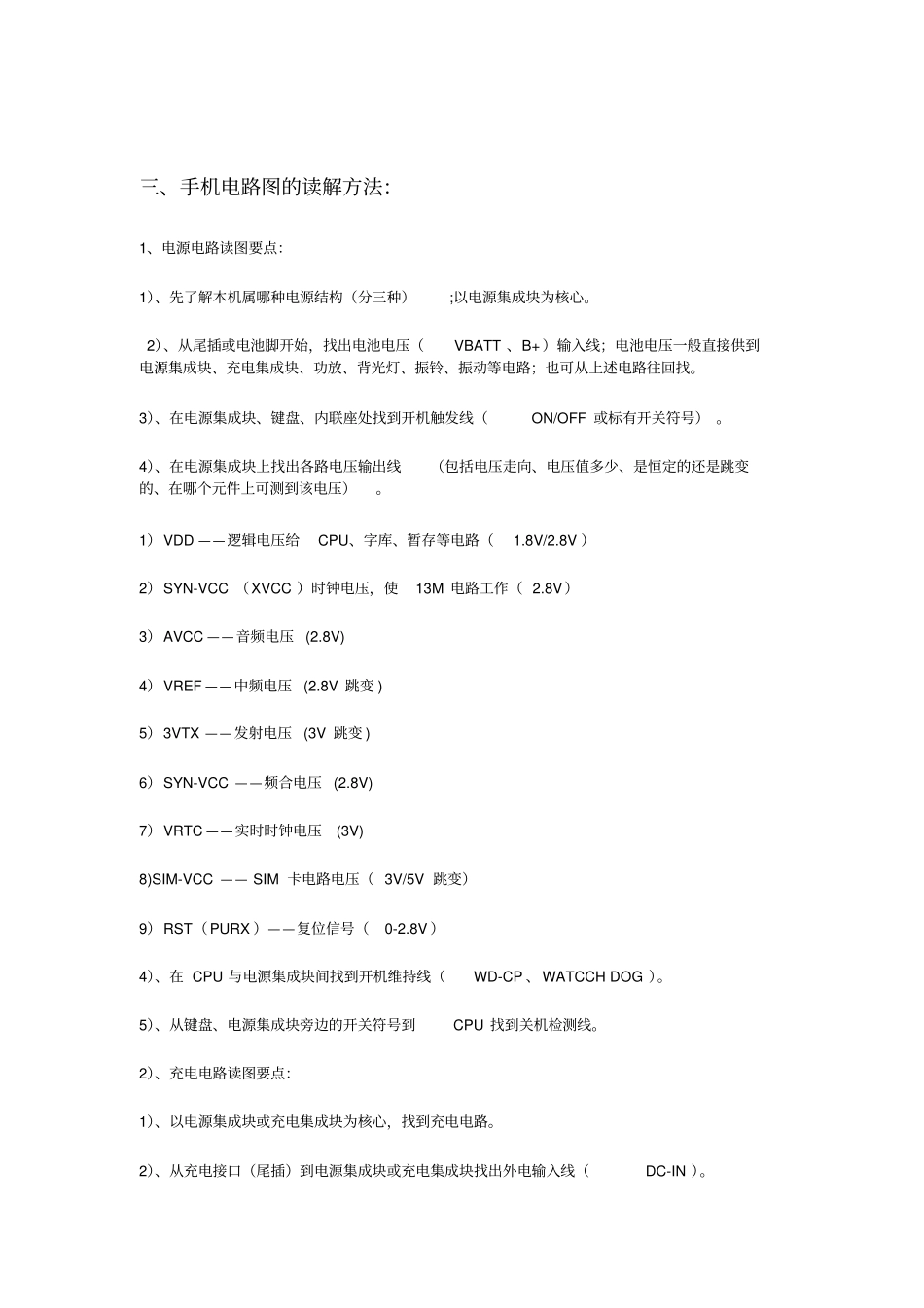

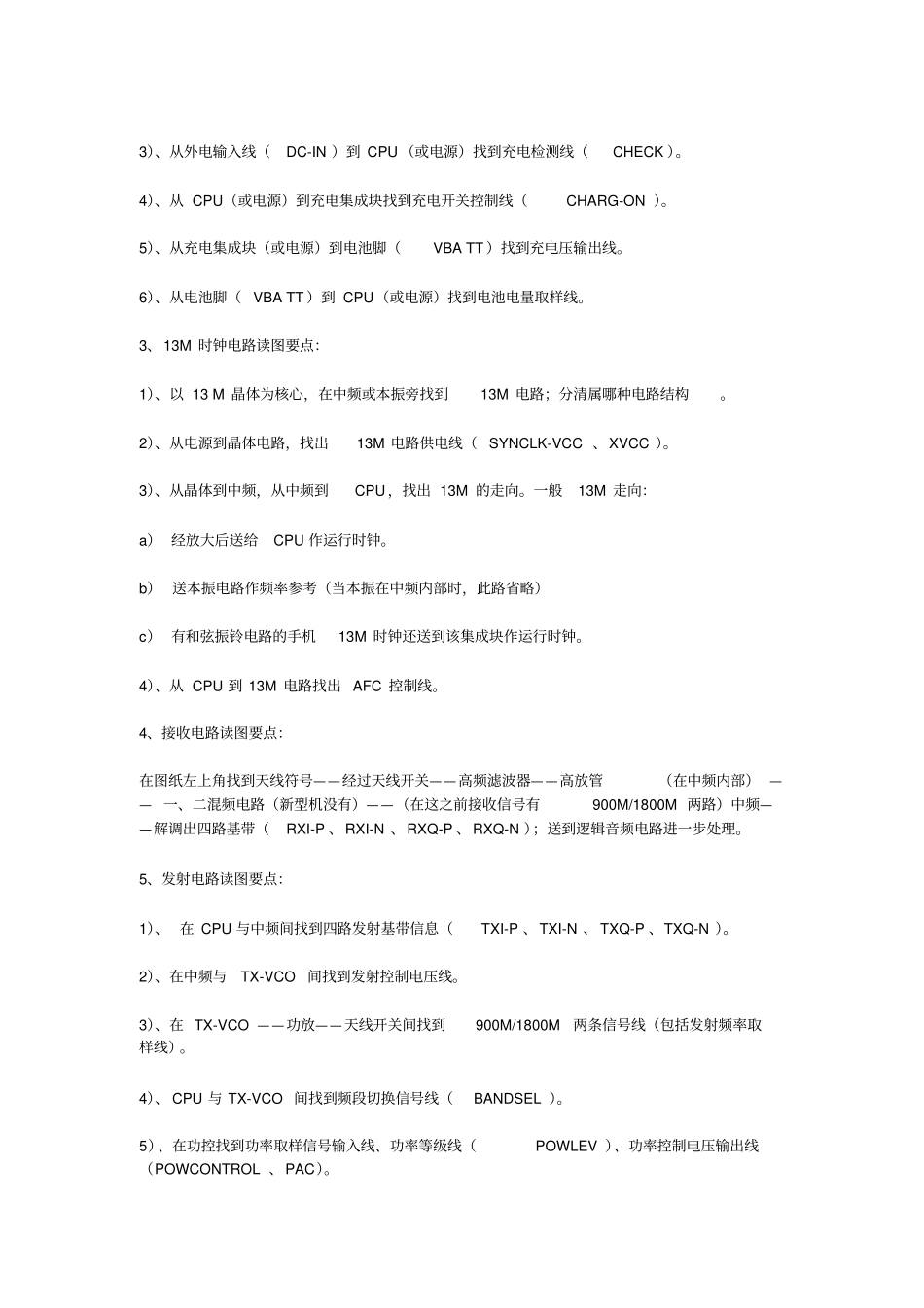

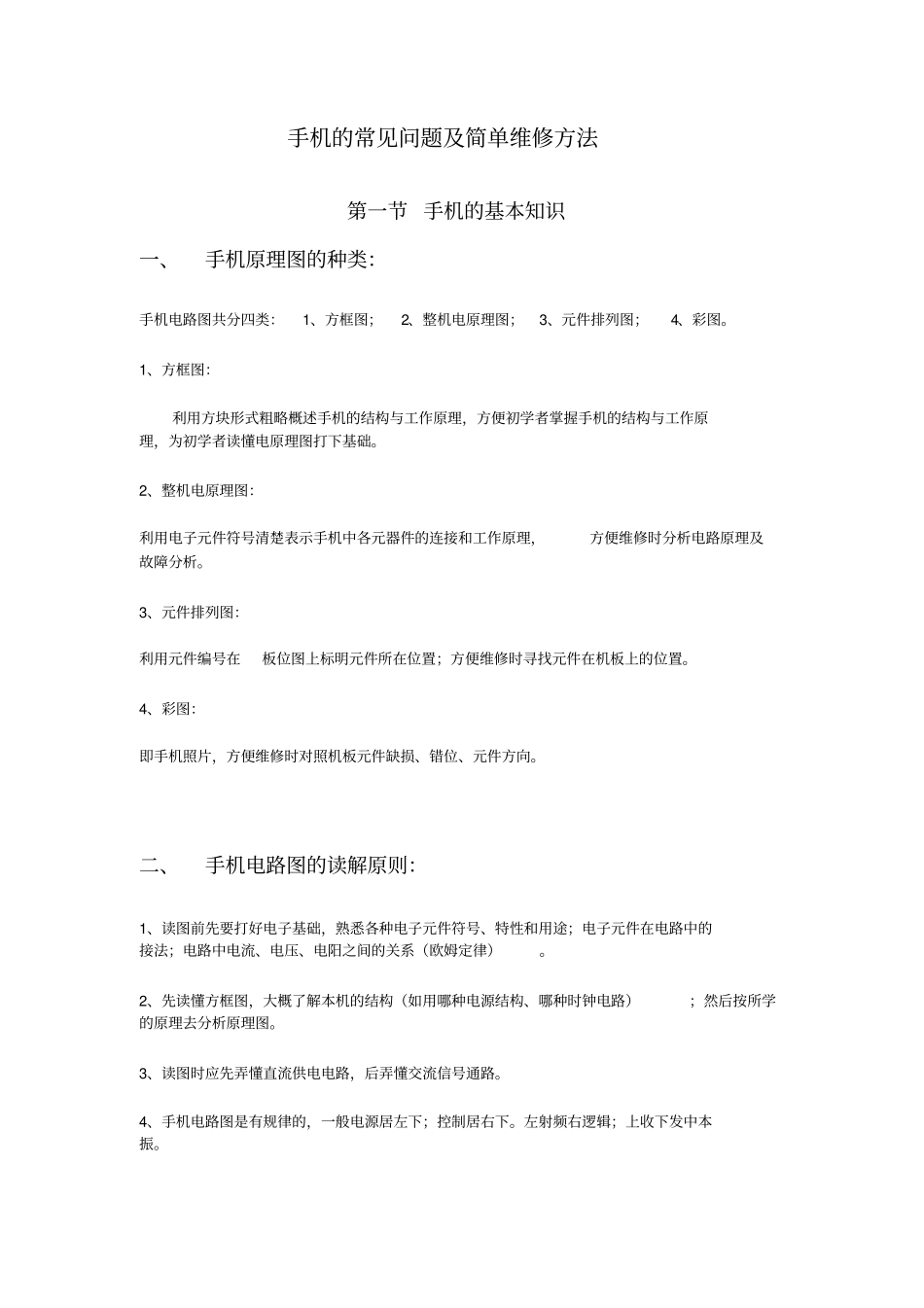

手机的常见问题及简单维修方法第一节 手机的基本知识一、手机原理图的种类：手机电路图共分四类：1、方框图；2、整机电原理图；3、元件排列图；4、彩图。1、方框图：利用方块形式粗略概述手机的结构与工作原理，方便初学者掌握手机的结构与工作原理，为初学者读懂电原理图打下基础。2、整机电原理图：利用电子元件符号清楚表示手机中各元器件的连接和工作原理，方便维修时分析电路原理及故障分析。3、元件排列图：利用元件编号在板位图上标明元件所在位置；方便维修时寻找元件在机板上的位置。4、彩图：即手机照片，方便维修时对照机板元件缺损、错位、元件方向。二、手机电路图的读解原则：1、读图前先要打好电子基础，熟悉各种电子元件符号、特性和用途；电子元件在电路中的接法；电路中电流、电压、电阳之间的关系（欧姆定律）。2、先读懂方框图，大概了解本机的结构（如用哪种电源结构、哪种时钟电路）；然后按所学的原理去分析原理图。3、读图时应先弄懂直流供电电路，后弄懂交流信号通路。4、手机电路图是有规律的，一般电源居左下；控制居右下。左射频右逻辑；上收下发中本振。三、手机电路图的读解方法：1、电源电路读图要点：1）、先了解本机属哪种电源结构（分三种）;以电源集成块为核心。2）、从尾插或电池脚开始，找出电池电压（VBATT 、B+）输入线；电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路；也可从上述电路往回找。3）、在电源集成块、键盘、内联座处找到开机触发线（ON/OFF 或标有开关符号） 。4）、在电源集成块上找出各路电压输出线（包括电压走向、电压值多少、是恒定的还是跳变的、在哪个元件上可测到该电压）。1）VDD ——逻辑电压给CPU、字库、暂存等电路（1.8V/2.8V ）2）SYN-VCC （XVCC ）时钟电压，使13M 电路工作（ 2.8V）3）AVCC ——音频电压 (2.8V) 4）VREF ——中频电压 (2.8V 跳变 ) 5）3VTX ——发射电压 (3V 跳变 ) 6）SYN-VCC ——频合电压 (2.8V) 7）VRTC ——实时时钟电压(3V) 8)SIM-VCC —— SIM 卡电路电压（ 3V/5V 跳变）9）RST（PURX ）——复位信号（0-2.8V ）4）、在 CPU 与电源集成块间找到开机维持线（WD-CP 、WATCCH DOG ）。5）、从键盘、电源集成块旁边的开关符号到CPU 找到关机检测线。2）、充电电路读图要点：1）、以电源集成块或充电集成块为核心，找到充电电路。2）、从充电接口（尾插）到电源集成块或充电集成...
