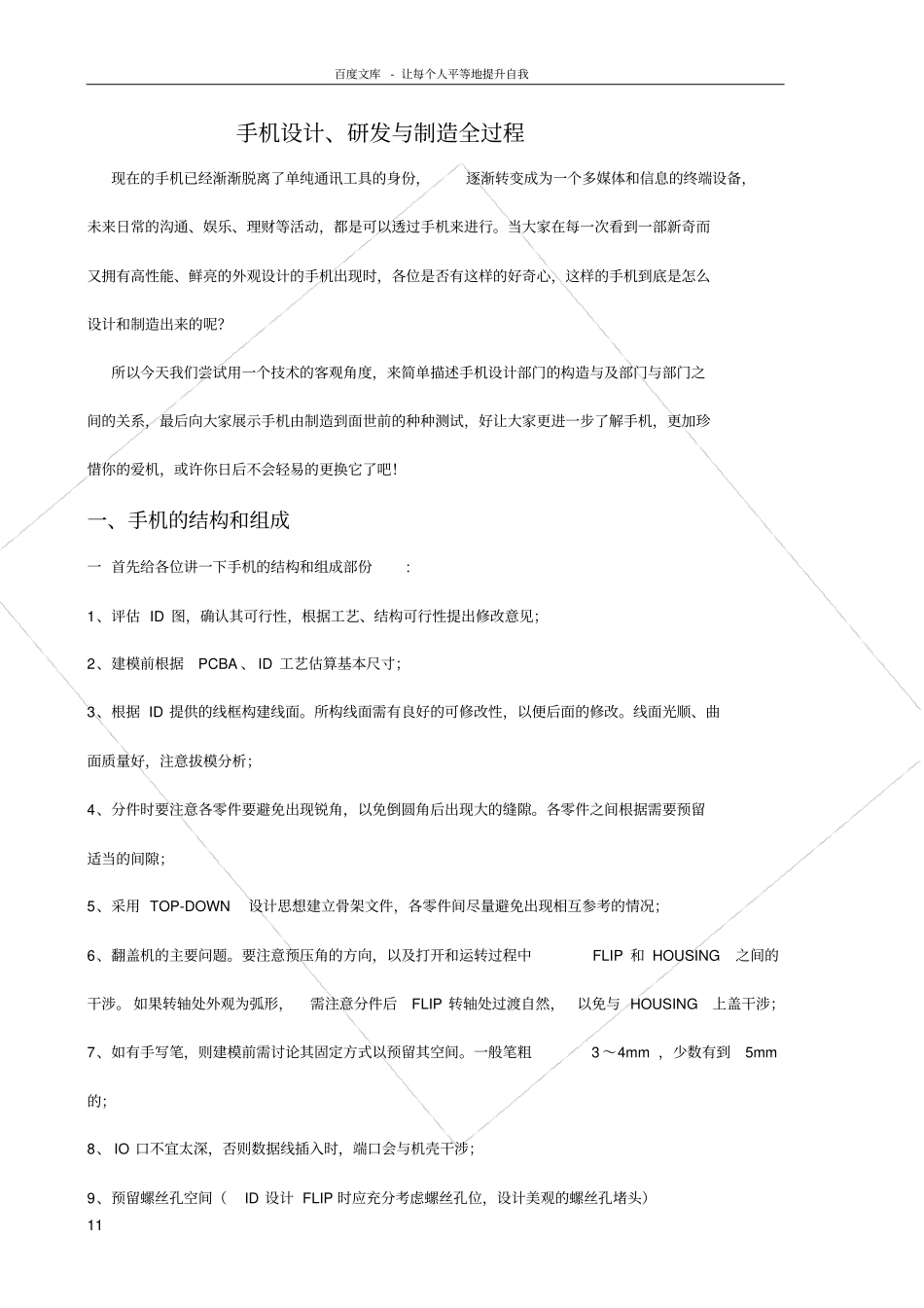

百度文库- 让每个人平等地提升自我11 手机设计、研发与制造全过程现在的手机已经渐渐脱离了单纯通讯工具的身份，逐渐转变成为一个多媒体和信息的终端设备，未来日常的沟通、娱乐、理财等活动，都是可以透过手机来进行。当大家在每一次看到一部新奇而又拥有高性能、鲜亮的外观设计的手机出现时，各位是否有这样的好奇心，这样的手机到底是怎么设计和制造出来的呢？所以今天我们尝试用一个技术的客观角度，来简单描述手机设计部门的构造与及部门与部门之间的关系，最后向大家展示手机由制造到面世前的种种测试，好让大家更进一步了解手机，更加珍惜你的爱机，或许你日后不会轻易的更换它了吧！一、手机的结构和组成一 首先给各位讲一下手机的结构和组成部份: 1、评估 ID 图，确认其可行性，根据工艺、结构可行性提出修改意见；2、建模前根据PCBA 、 ID 工艺估算基本尺寸；3、根据 ID 提供的线框构建线面。所构线面需有良好的可修改性，以便后面的修改。线面光顺、曲面质量好，注意拔模分析；4、分件时要注意各零件要避免出现锐角，以免倒圆角后出现大的缝隙。各零件之间根据需要预留适当的间隙；5、采用 TOP-DOWN设计思想建立骨架文件，各零件间尽量避免出现相互参考的情况；6、翻盖机的主要问题。要注意预压角的方向，以及打开和运转过程中FLIP 和 HOUSING之间的干涉。 如果转轴处外观为弧形，需注意分件后FLIP 转轴处过渡自然，以免与 HOUSING上盖干涉；7、如有手写笔，则建模前需讨论其固定方式以预留其空间。一般笔粗3 ～4mm ，少数有到5mm的；8、 IO 口不宜太深，否则数据线插入时，端口会与机壳干涉；9、预留螺丝孔空间（ID 设计 FLIP 时应充分考虑螺丝孔位，设计美观的螺丝孔堵头）百度文库- 让每个人平等地提升自我22 10 、按键设计时需注意预留行程空间，让开螺丝孔位；11 、饰片不可压住螺丝孔，给以后的拆装带来不便（ID 设计时注意避免）12 、滑盖机要根据滑轨的位置定上下滑盖的分割面；13 、设计滑盖机的数字键时需注意上滑盖滑开后不可遮挡数字键，不可做突出状的防盲点，以免阻碍滑动；14 、滑盖机的电池分割要注意尽量将螺丝孔放在电池里面，避免放在外观面上。手机的一般结构手机结构一般包括以下几个部分：1、 LCD LENS 材料：材质一般为PC 或压克力；连结：一般用卡勾+ 背胶与前盖连结。分为两种形式：a. 仅仅在 LCD 上方局部区域；b. 与整个面板合为一体。2、上盖（前盖）材料：材质...
