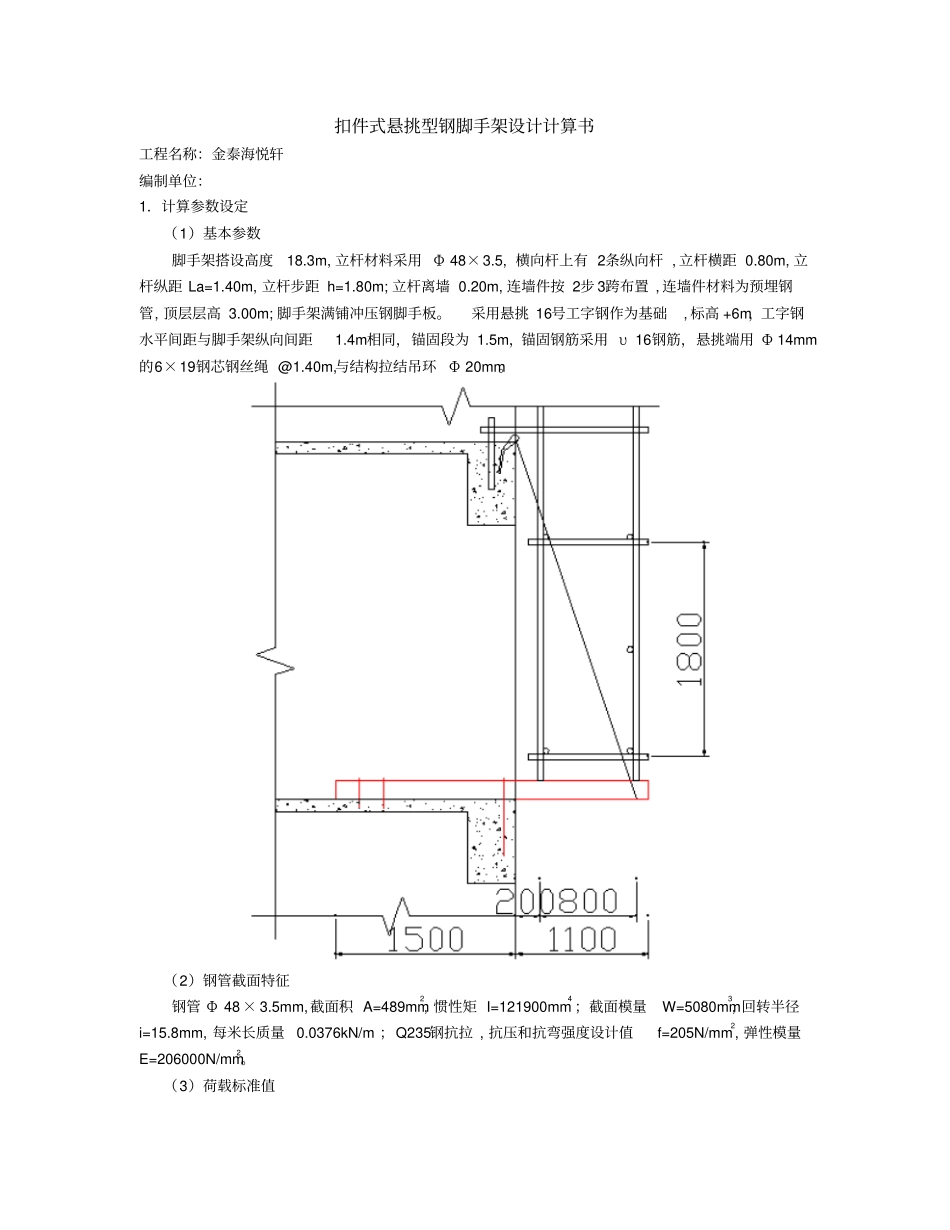

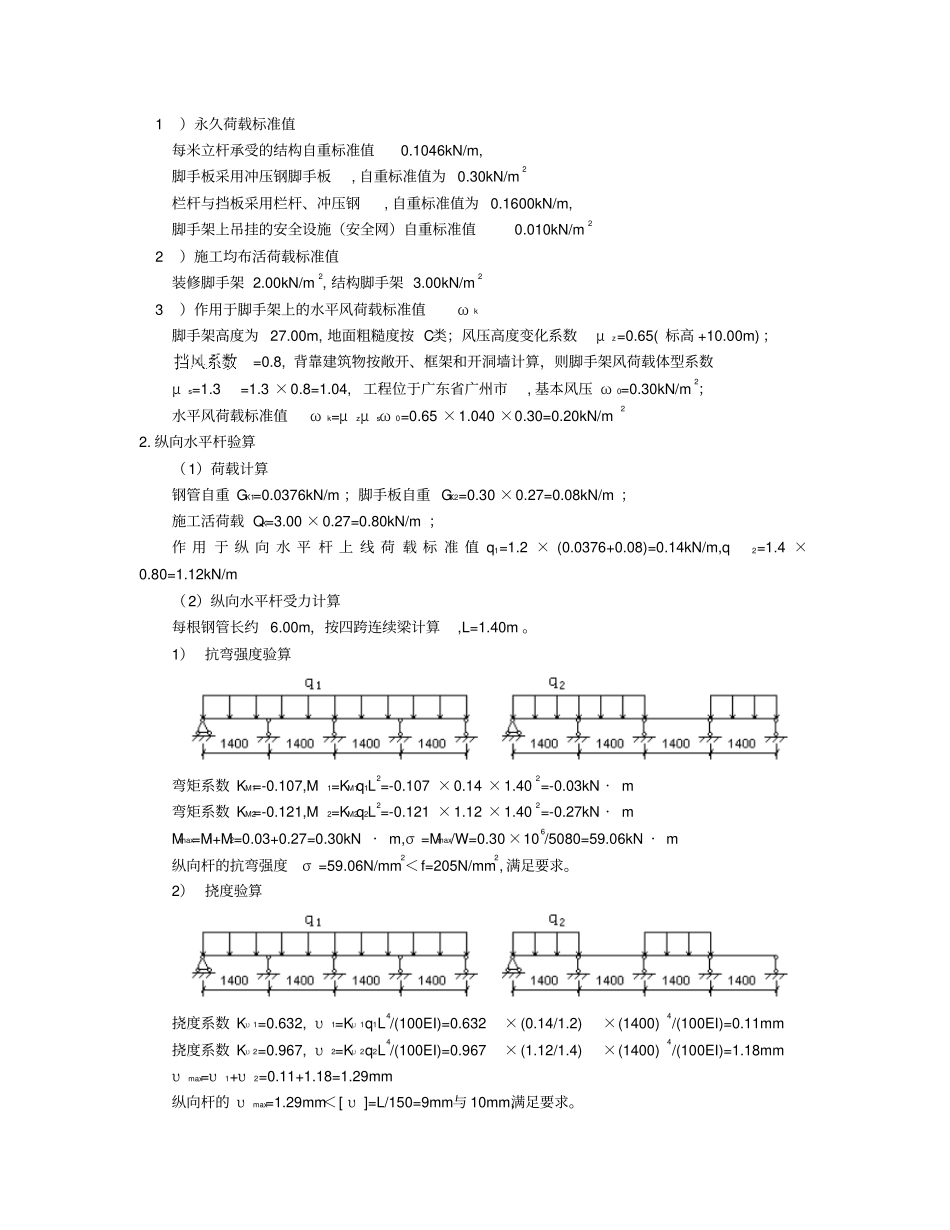

扣件式悬挑型钢脚手架设计计算书工程名称：金泰海悦轩编制单位：1．计算参数设定（1）基本参数脚手架搭设高度18.3m, 立杆材料采用 Φ 48×3.5, 横向杆上有 2条纵向杆 , 立杆横距 0.80m, 立杆纵距 La=1.40m, 立杆步距 h=1.80m; 立杆离墙 0.20m, 连墙件按 2步 3跨布置 , 连墙件材料为预埋钢管, 顶层层高 3.00m; 脚手架满铺冲压钢脚手板。采用悬挑 16号工字钢作为基础, 标高 +6m，工字钢水平间距与脚手架纵向间距1.4m相同，锚固段为 1.5m，锚固钢筋采用 υ 16钢筋，悬挑端用 Φ 14mm的6×19钢芯钢丝绳 @1.40m,与结构拉结吊环Φ 20mm。（2）钢管截面特征钢管 Φ 48 × 3.5mm,截面积 A=489mm2, 惯性矩 I=121900mm4 ；截面模量W=5080mm3, 回转半径i=15.8mm, 每米长质量 0.0376kN/m ；Q235钢抗拉 , 抗压和抗弯强度设计值f=205N/mm2, 弹性模量E=206000N/mm2。（3）荷载标准值 1）永久荷载标准值每米立杆承受的结构自重标准值0.1046kN/m, 脚手板采用冲压钢脚手板, 自重标准值为 0.30kN/m2栏杆与挡板采用栏杆、冲压钢, 自重标准值为 0.1600kN/m, 脚手架上吊挂的安全设施（安全网）自重标准值0.010kN/m2 2）施工均布活荷载标准值装修脚手架 2.00kN/m2, 结构脚手架 3.00kN/m2 3）作用于脚手架上的水平风荷载标准值ω k脚手架高度为 27.00m, 地面粗糙度按 C类；风压高度变化系数μz=0.65( 标高 +10.00m) ；=0.8, 背靠建筑物按敞开、框架和开洞墙计算，则脚手架风荷载体型系数μs=1.3=1.3 ×0.8=1.04,工程位于广东省广州市, 基本风压 ω 0=0.30kN/m2；水平风荷载标准值ω k=μzμsω 0=0.65 ×1.040 ×0.30=0.20kN/m22. 纵向水平杆验算（1）荷载计算钢管自重 GK1=0.0376kN/m ；脚手板自重 GK2=0.30 ×0.27=0.08kN/m ；施工活荷载 QK=3.00 ×0.27=0.80kN/m ；作 用 于 纵 向 水 平 杆 上 线 荷 载 标 准 值 q1=1.2 × (0.0376+0.08)=0.14kN/m,q2=1.4 ×0.80=1.12kN/m （2）纵向水平杆受力计算每根钢管长约 6.00m，按四跨连续梁计算,L=1.40m 。1） 抗弯强度验算弯矩系数 KM1=-0.107,M1=KM1q1L2=-0.107 ×0.14 ×1.402=-0.03kN ·m 弯矩系数 KM2=-0.121,M2=KM2q2L2=-0.121 ×1.12 ×1.402=-0.27kN ·m Mmax=M1+M2=0.03+0.27=0.30kN ·m,σ =Mmax/W=0.30 ×106/5080=59.06kN · m 纵向杆的抗弯强度σ =59.06N/mm2＜f=205N/mm2, 满足要...
