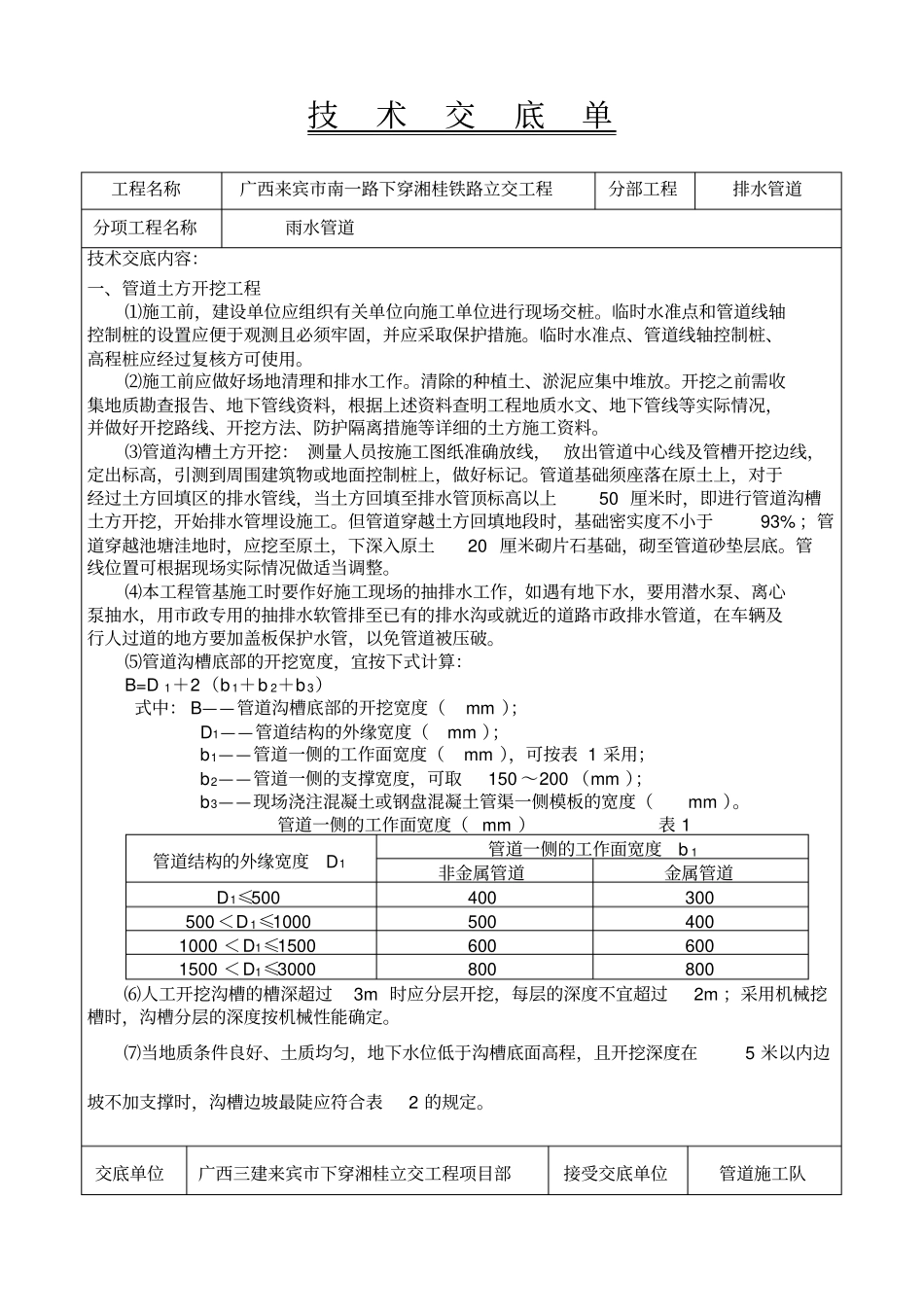

技术交底单工程名称广西来宾市南一路下穿湘桂铁路立交工程分部工程排水管道分项工程名称雨水管道技术交底内容：一、管道土方开挖工程⑴施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点和管道线轴控制桩的设置应便于观测且必须牢固，并应采取保护措施。临时水准点、管道线轴控制桩、高程桩应经过复核方可使用。⑵施工前应做好场地清理和排水工作。清除的种植土、淤泥应集中堆放。开挖之前需收集地质勘查报告、地下管线资料，根据上述资料查明工程地质水文、地下管线等实际情况，并做好开挖路线、开挖方法、防护隔离措施等详细的土方施工资料。⑶管道沟槽土方开挖： 测量人员按施工图纸准确放线， 放出管道中心线及管槽开挖边线，定出标高，引测到周围建筑物或地面控制桩上，做好标记。管道基础须座落在原土上，对于经过土方回填区的排水管线，当土方回填至排水管顶标高以上50 厘米时，即进行管道沟槽土方开挖，开始排水管埋设施工。但管道穿越土方回填地段时，基础密实度不小于93% ；管道穿越池塘洼地时，应挖至原土，下深入原土20 厘米砌片石基础，砌至管道砂垫层底。管线位置可根据现场实际情况做适当调整。⑷本工程管基施工时要作好施工现场的抽排水工作，如遇有地下水，要用潜水泵、离心泵抽水，用市政专用的抽排水软管排至已有的排水沟或就近的道路市政排水管道，在车辆及行人过道的地方要加盖板保护水管，以免管道被压破。⑸管道沟槽底部的开挖宽度，宜按下式计算：B=D 1＋2（b 1＋b 2＋b 3）式中： B——管道沟槽底部的开挖宽度（mm ）；D1——管道结构的外缘宽度（mm ）；b1——管道一侧的工作面宽度（mm ），可按表 1 采用；b2——管道一侧的支撑宽度，可取150 ～200 （mm ）；b3——现场浇注混凝土或钢盘混凝土管渠一侧模板的宽度（mm ）。管道一侧的工作面宽度（ mm ）表 1 管道结构的外缘宽度D1管道一侧的工作面宽度b 1非金属管道金属管道D1≤500 400 300 500 ＜D 1≤1000 500 400 1000 ＜D1≤1500 600 600 1500 ＜D1≤3000 800 800 ⑹人工开挖沟槽的槽深超过3m 时应分层开挖，每层的深度不宜超过2m ；采用机械挖槽时，沟槽分层的深度按机械性能确定。⑺当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5 米以内边坡不加支撑时，沟槽边坡最陡应符合表2 的规定。交底单位广西三建来宾市下穿湘桂立交工程项目部接受交底单位管道施工队年月日第 1 页...
