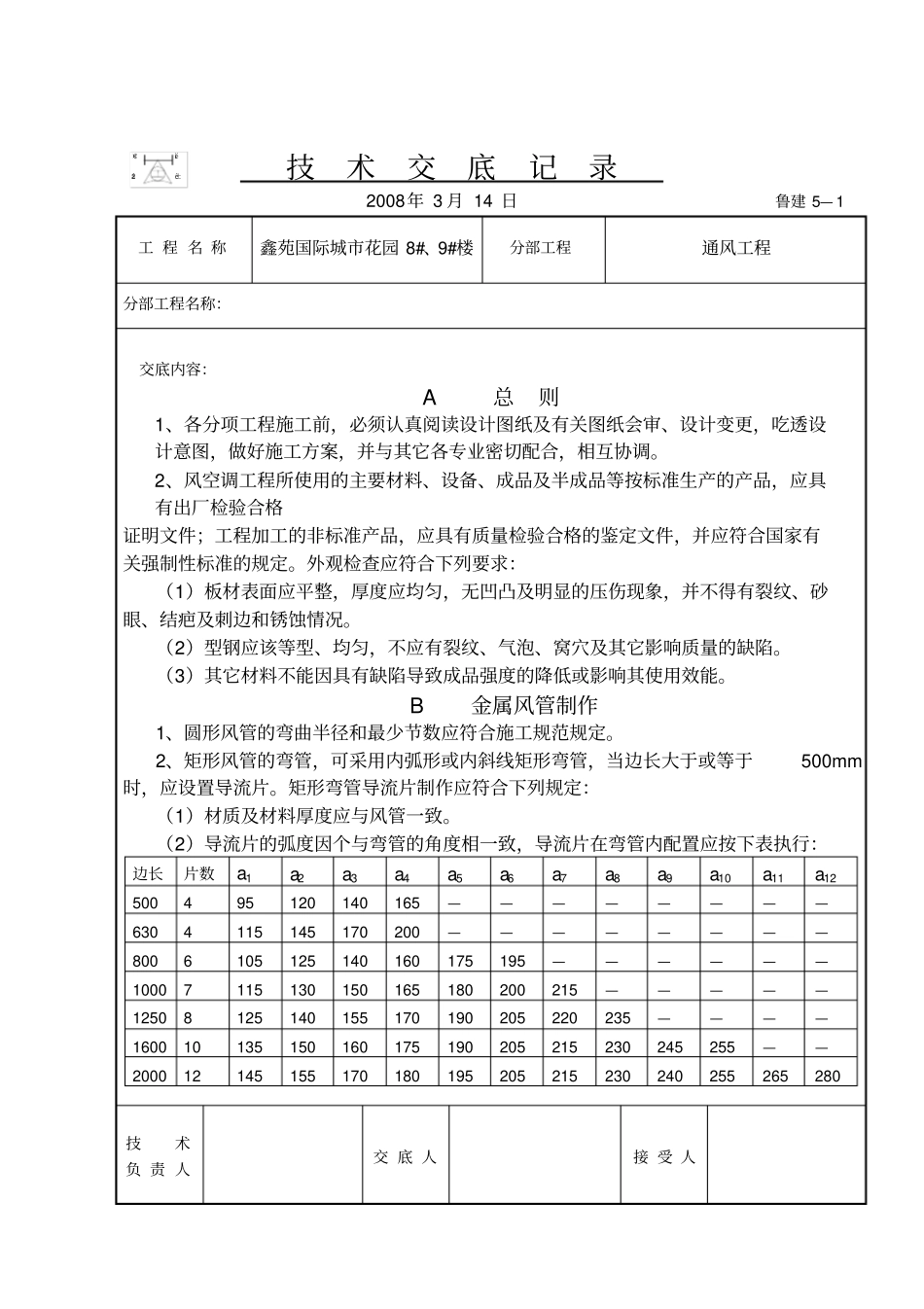

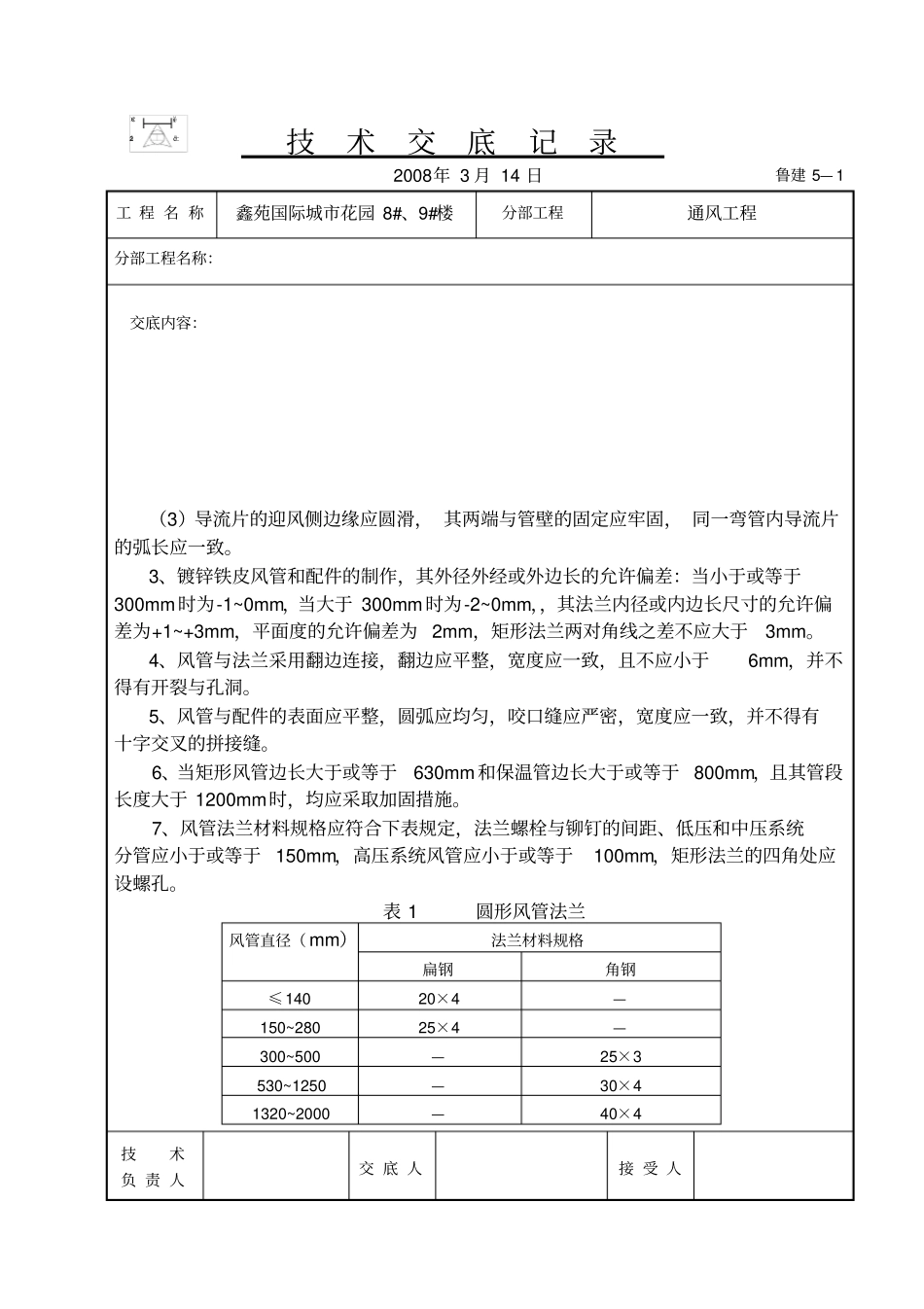

技术交底记录2008年 3 月 14 日鲁建 5— 1工 程 名 称鑫苑国际城市花园 8#、9#楼分部工程通风工程分部工程名称：交底内容：A 总则1、各分项工程施工前，必须认真阅读设计图纸及有关图纸会审、设计变更，吃透设计意图，做好施工方案，并与其它各专业密切配合，相互协调。2、风空调工程所使用的主要材料、设备、成品及半成品等按标准生产的产品，应具有出厂检验合格证明文件；工程加工的非标准产品，应具有质量检验合格的鉴定文件，并应符合国家有关强制性标准的规定。外观检查应符合下列要求：（1）板材表面应平整，厚度应均匀，无凹凸及明显的压伤现象，并不得有裂纹、砂眼、结疤及刺边和锈蚀情况。（2）型钢应该等型、均匀，不应有裂纹、气泡、窝穴及其它影响质量的缺陷。（3）其它材料不能因具有缺陷导致成品强度的降低或影响其使用效能。B 金属风管制作1、圆形风管的弯曲半径和最少节数应符合施工规范规定。2、矩形风管的弯管，可采用内弧形或内斜线矩形弯管，当边长大于或等于500mm时，应设置导流片。矩形弯管导流片制作应符合下列规定：（1）材质及材料厚度应与风管一致。（2）导流片的弧度因个与弯管的角度相一致，导流片在弯管内配置应按下表执行：边长片数a1a2a3a4a5a6a7a8a9a10a11a12500 4 95 120 140 165 ————————630 4 115 145 170 200 ————————800 6 105 125 140 160 175 195 ——————1000 7 115 130 150 165 180 200 215 —————1250 8 125 140 155 170 190 205 220 235 ————1600 10 135 150 160 175 190 205 215 230 245 255 ——2000 12 145 155 170 180 195 205 215 230 240 255 265 280 技术负 责 人交 底 人接 受 人×￠2áéì±ê技术交底记录2008年 3 月 14 日鲁建 5— 1工 程 名 称鑫苑国际城市花园 8#、9#楼分部工程通风工程分部工程名称：交底内容：（3）导流片的迎风侧边缘应圆滑， 其两端与管壁的固定应牢固， 同一弯管内导流片的弧长应一致。3、镀锌铁皮风管和配件的制作，其外径外经或外边长的允许偏差：当小于或等于300mm时为-1~0mm，当大于 300mm时为-2~0mm，，其法兰内径或内边长尺寸的允许偏差为+1~+3mm，平面度的允许偏差为 2mm，矩形法兰两对角线之差不应大于3mm。4、风管与法兰采用翻边连接，翻边应平整，宽度应一致，且不应小于6mm，并不得有开裂与孔洞。5、风管与配件的表面...
