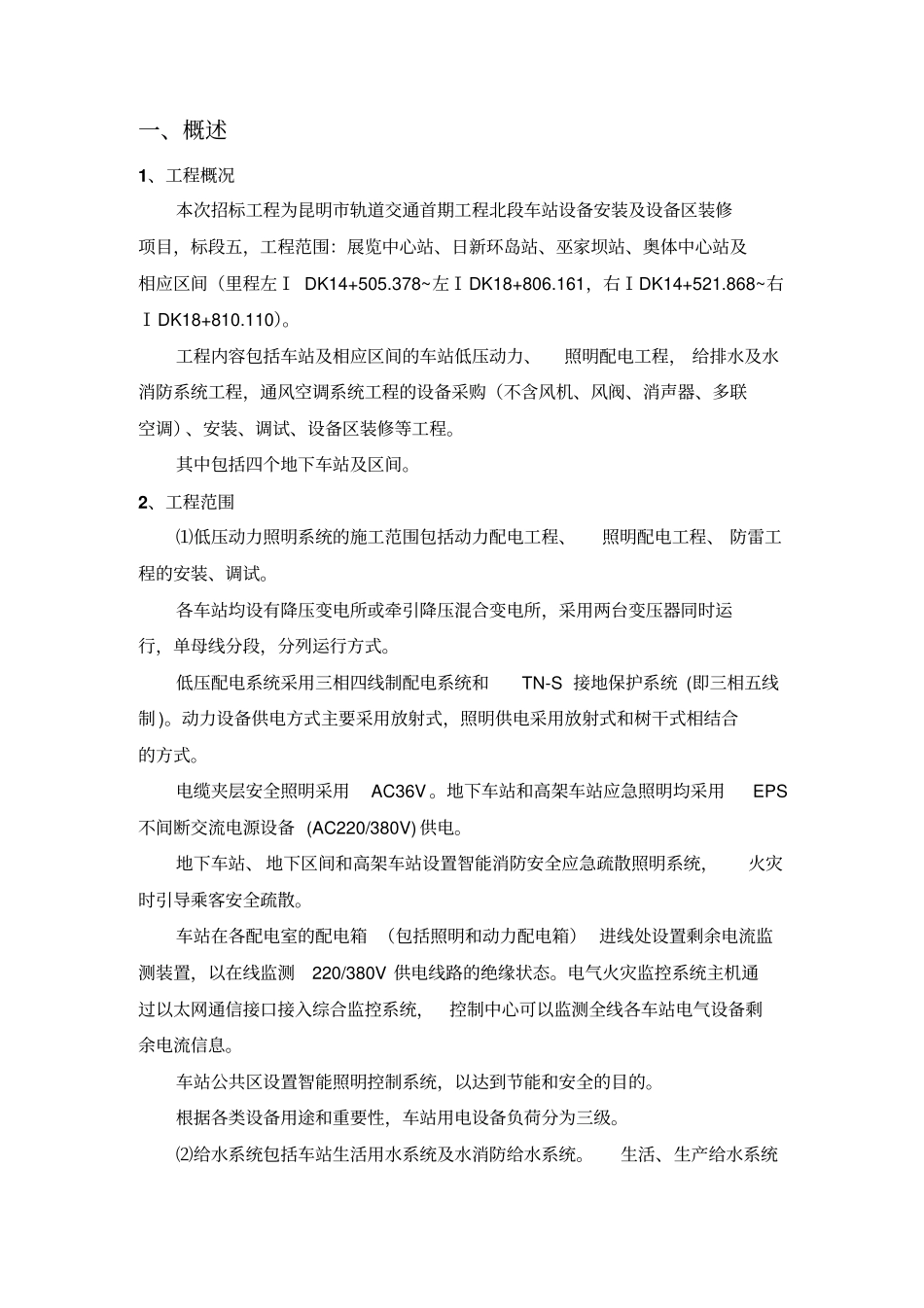

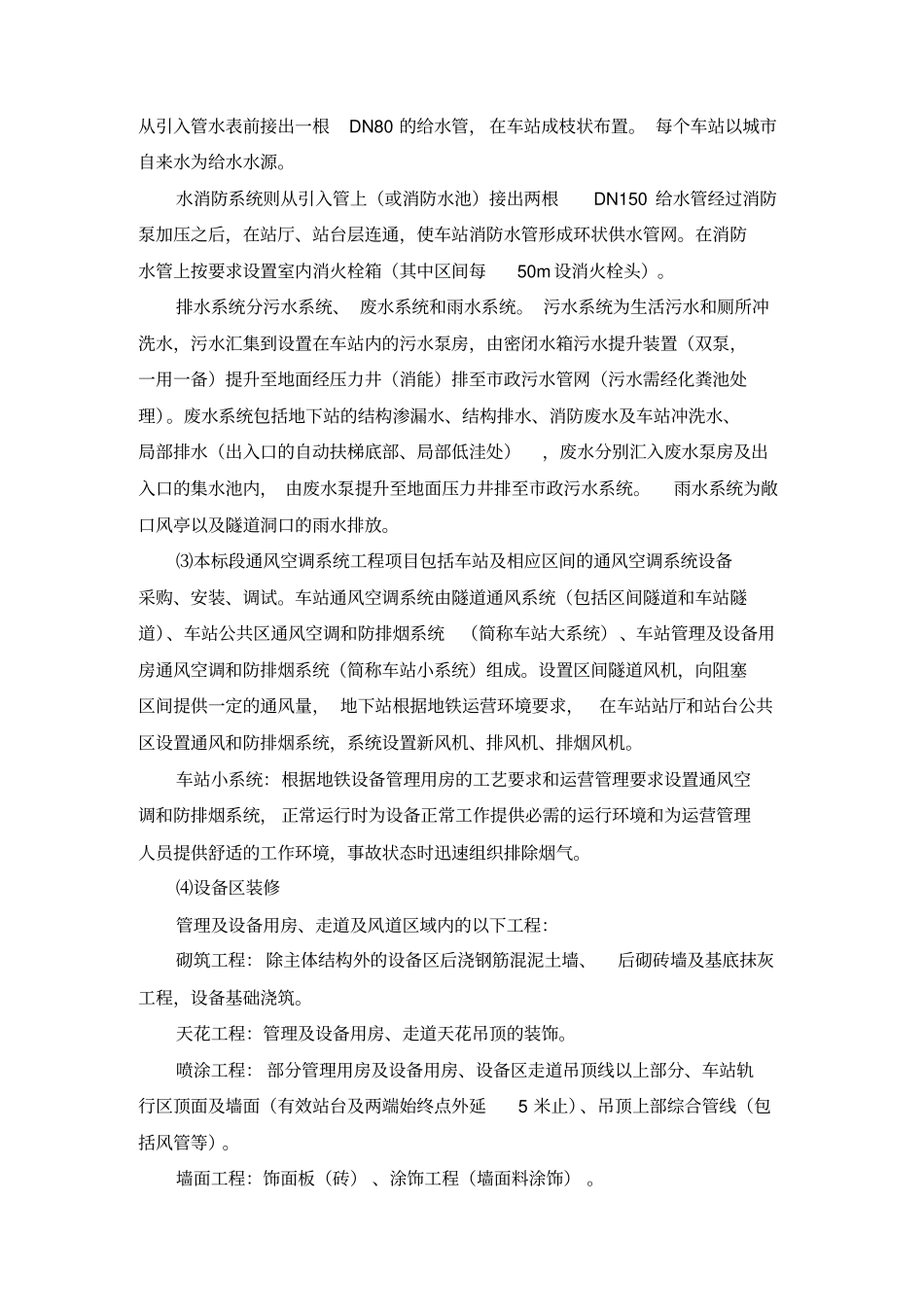

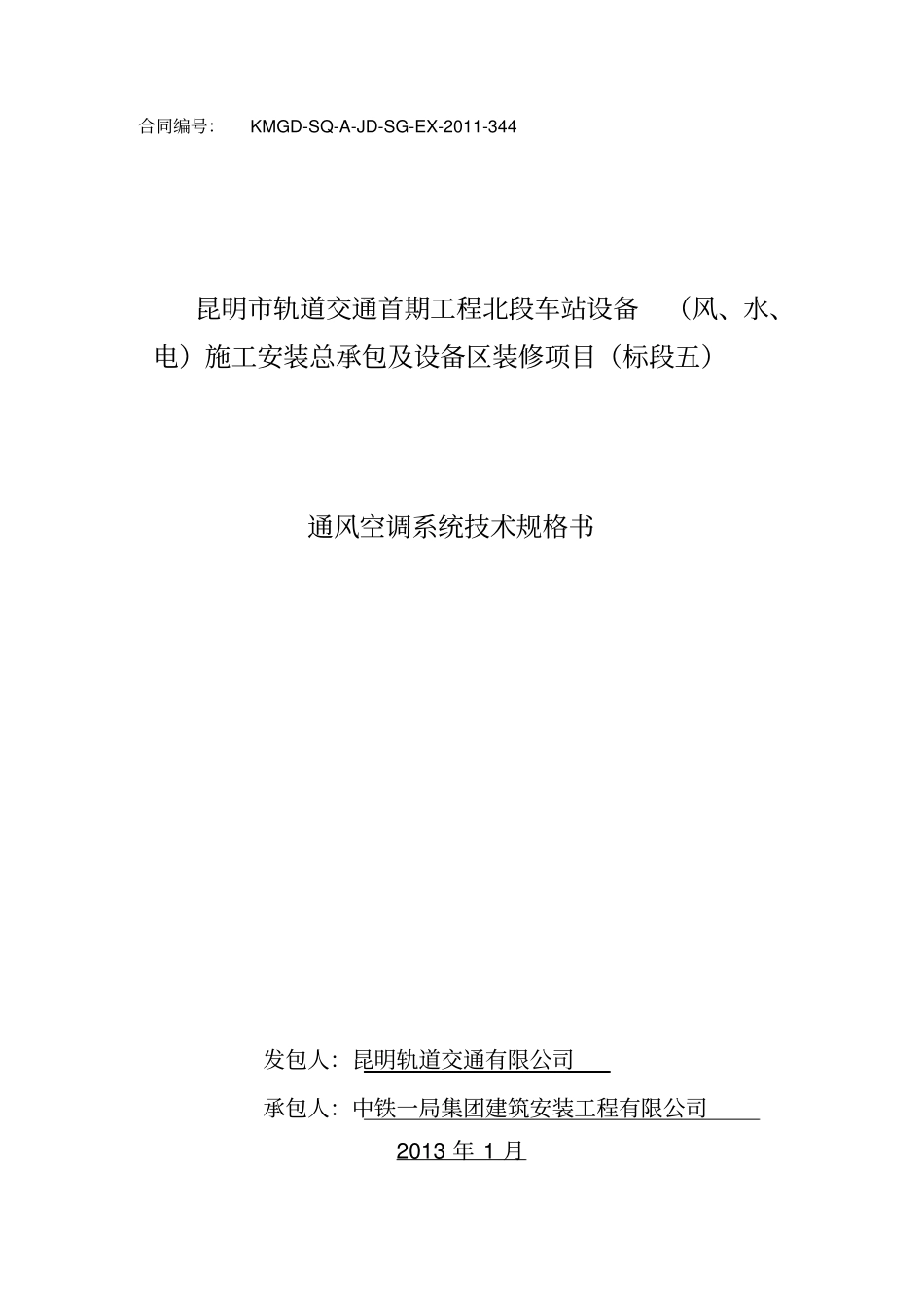

合同编号：KMGD-SQ-A-JD-SG-EX-2011-344昆明市轨道交通首期工程北段车站设备（风、水、电）施工安装总承包及设备区装修项目（标段五）通风空调系统技术规格书发包人：昆明轨道交通有限公司承包人：中铁一局集团建筑安装工程有限公司2013 年 1 月一、概述1、工程概况本次招标工程为昆明市轨道交通首期工程北段车站设备安装及设备区装修项目，标段五，工程范围：展览中心站、日新环岛站、巫家坝站、奥体中心站及相应区间（里程左Ⅰ DK14+505.378~左ⅠDK18+806.161，右ⅠDK14+521.868~右ⅠDK18+810.110）。工程内容包括车站及相应区间的车站低压动力、照明配电工程， 给排水及水消防系统工程，通风空调系统工程的设备采购（不含风机、风阀、消声器、多联空调）、安装、调试、设备区装修等工程。其中包括四个地下车站及区间。2、工程范围⑴低压动力照明系统的施工范围包括动力配电工程、照明配电工程、 防雷工程的安装、调试。各车站均设有降压变电所或牵引降压混合变电所，采用两台变压器同时运行，单母线分段，分列运行方式。低压配电系统采用三相四线制配电系统和TN-S 接地保护系统 (即三相五线制 )。动力设备供电方式主要采用放射式，照明供电采用放射式和树干式相结合的方式。电缆夹层安全照明采用AC36V 。地下车站和高架车站应急照明均采用EPS不间断交流电源设备 (AC220/380V) 供电。地下车站、 地下区间和高架车站设置智能消防安全应急疏散照明系统，火灾时引导乘客安全疏散。车站在各配电室的配电箱 （包括照明和动力配电箱） 进线处设置剩余电流监测装置，以在线监测220/380V 供电线路的绝缘状态。电气火灾监控系统主机通过以太网通信接口接入综合监控系统，控制中心可以监测全线各车站电气设备剩余电流信息。车站公共区设置智能照明控制系统，以达到节能和安全的目的。根据各类设备用途和重要性，车站用电设备负荷分为三级。⑵给水系统包括车站生活用水系统及水消防给水系统。生活、生产给水系统从引入管水表前接出一根DN80 的给水管， 在车站成枝状布置。 每个车站以城市自来水为给水水源。水消防系统则从引入管上（或消防水池）接出两根DN150 给水管经过消防泵加压之后，在站厅、站台层连通，使车站消防水管形成环状供水管网。在消防水管上按要求设置室内消火栓箱（其中区间每50m 设消火栓头）。排水系统分污水系统、 废水系统和雨水系统。 污水系统为生活污水和厕所冲洗水，污水汇集到设置在车站内的污水泵房，由...
