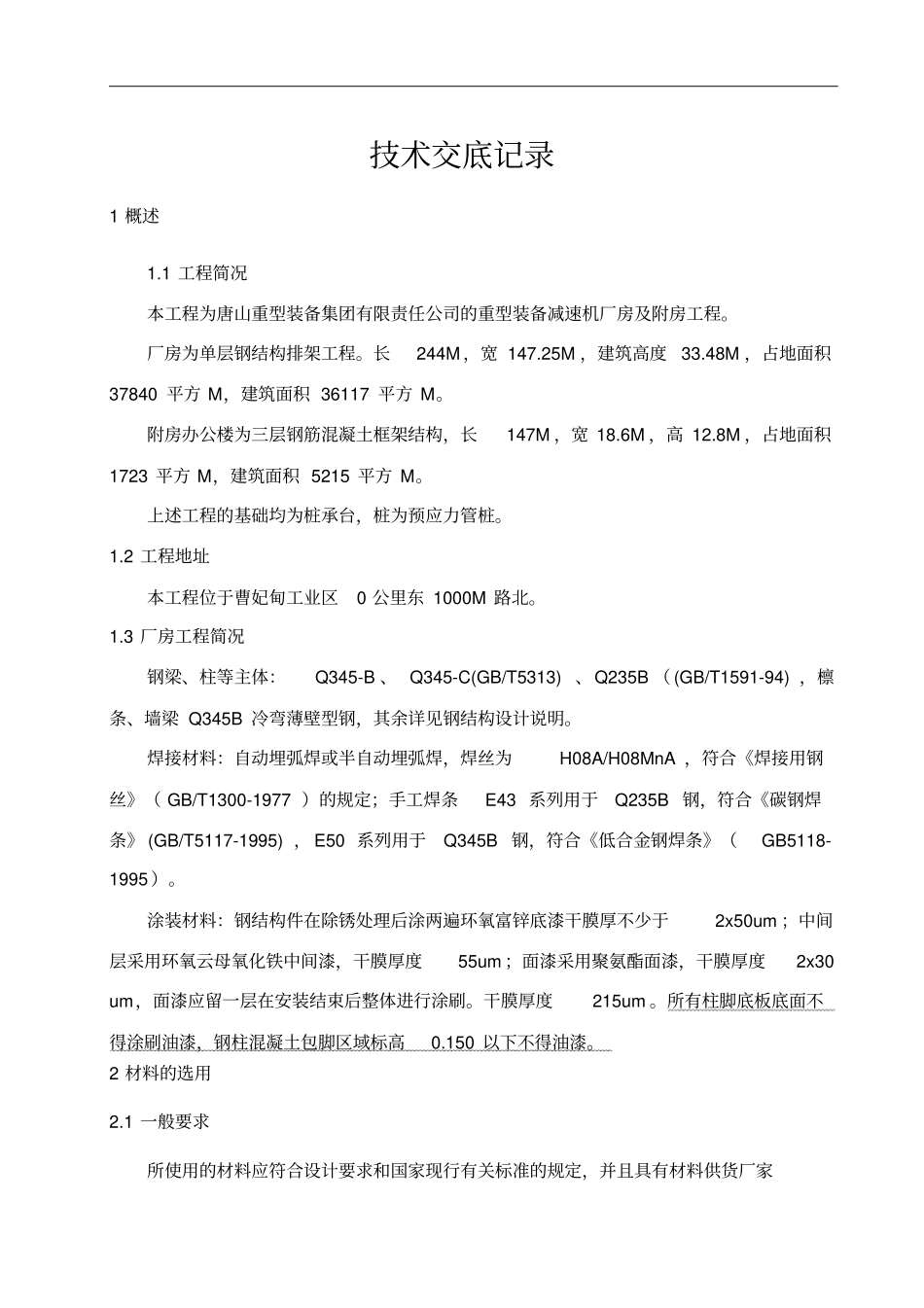

技术交底记录1 概述1.1 工程简况本工程为唐山重型装备集团有限责任公司的重型装备减速机厂房及附房工程。厂房为单层钢结构排架工程。长244M ，宽 147.25M ，建筑高度33.48M ，占地面积37840 平方 M，建筑面积 36117 平方 M。附房办公楼为三层钢筋混凝土框架结构，长147M ，宽 18.6M ，高 12.8M ，占地面积1723 平方 M，建筑面积 5215 平方 M。上述工程的基础均为桩承台，桩为预应力管桩。1.2 工程地址本工程位于曹妃甸工业区0 公里东 1000M 路北。1.3 厂房工程简况钢梁、柱等主体：Q345-B 、 Q345-C(GB/T5313) 、Q235B （ (GB/T1591-94) ，檩条、墙梁 Q345B 冷弯薄壁型钢，其余详见钢结构设计说明。焊接材料：自动埋弧焊或半自动埋弧焊，焊丝为H08A/H08MnA ，符合《焊接用钢丝》（ GB/T1300-1977 ）的规定；手工焊条E43 系列用于Q235B 钢，符合《碳钢焊条》 (GB/T5117-1995) ， E50 系列用于Q345B 钢，符合《低合金钢焊条》（GB5118-1995 ）。涂装材料：钢结构件在除锈处理后涂两遍环氧富锌底漆干膜厚不少于2x50um ；中间层采用环氧云母氧化铁中间漆，干膜厚度55um ；面漆采用聚氨酯面漆，干膜厚度2x30 um，面漆应留一层在安装结束后整体进行涂刷。干膜厚度215um 。所有柱脚底板底面不得涂刷油漆，钢柱混凝土包脚区域标高0.150 以下不得油漆。2 材料的选用2.1 一般要求所使用的材料应符合设计要求和国家现行有关标准的规定，并且具有材料供货厂家提供的材料质量合格证明书，包括材料等级、化学成份和机械性能，钢材、焊接材料和高强螺栓必须按现行规范有关规定进行复验。若确实因采购困难或批量很小需要材料代用时，必须提出代用原因及书面报告，经设计院同意后方可代用，并抄报监理工程师。2.2 钢材1) 材质要求Q345B 钢：其质量应符合《低合金高强度结构钢》GB/T1591的要求，应具有抗拉强度，延伸率，屈服强度，冷弯实验以及碳、硫、锰含量（如下表）的合格保证，并有良好的可焊性。牌号化学成分（ %）Q345B 碳≤锰硅≤磷≤硫≤钒铌钛0.2 1.00~1.60 0.55 0.04 0.04 0.02~0.15 0.015~0.060 0.02~0.20 Q235B 钢：其质量应符合《碳素结构钢》（GB/T700 ）的要求，应具有抗拉强度，延伸率，屈服强度，冷弯实验以及碳、硫、磷含量（如下表）的合格保证，并有良好的可焊性。牌号化学成分（ % ）Q235B 碳锰硅≤磷≤硫≤钒铌钛0.12~0.20 0.30~0.70 0.3 0.045 0.045 \ \ \ ...
