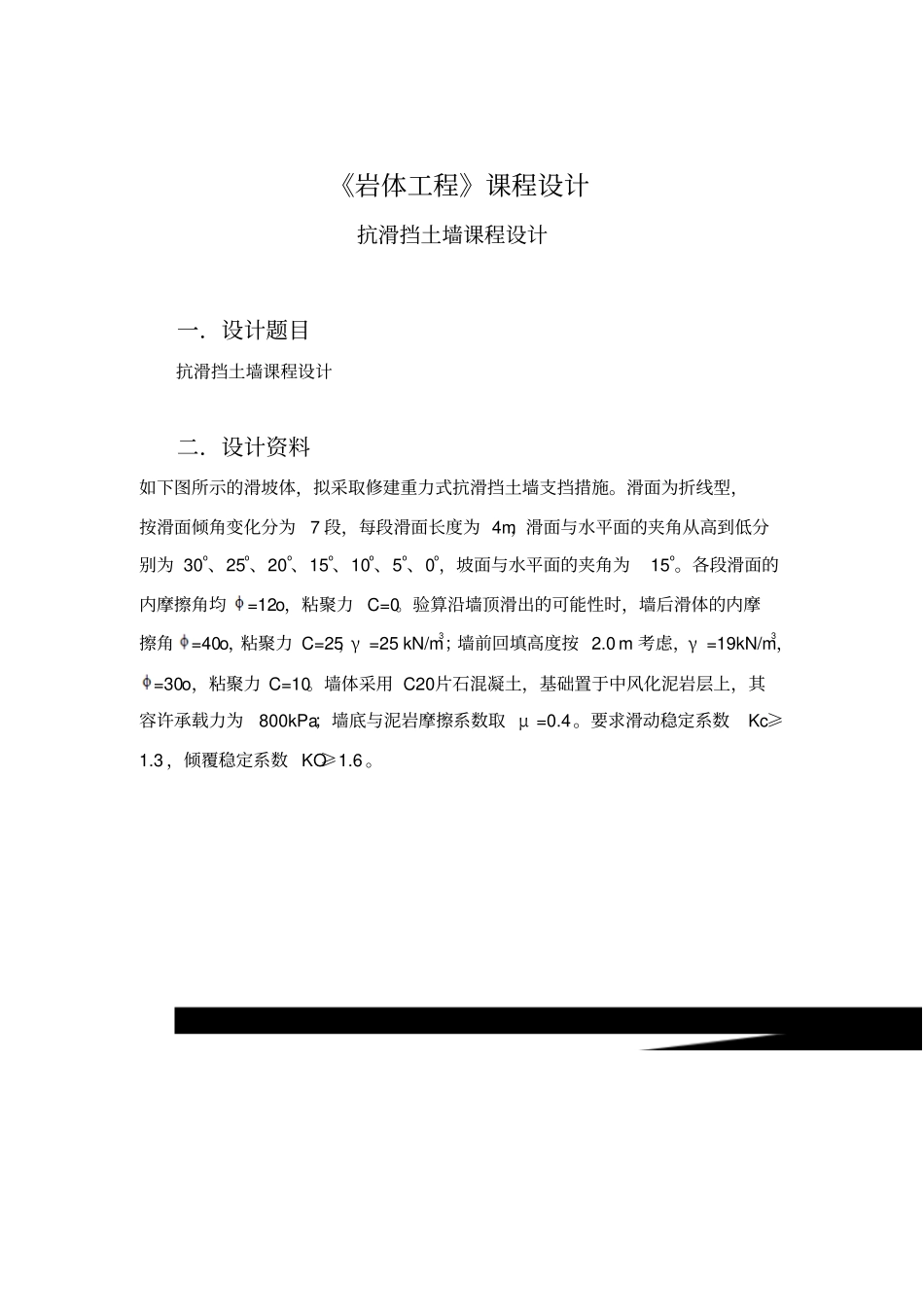

《岩体工程》课程设计抗滑挡土墙课程设计一．设计题目抗滑挡土墙课程设计二．设计资料如下图所示的滑坡体，拟采取修建重力式抗滑挡土墙支挡措施。滑面为折线型，按滑面倾角变化分为7 段，每段滑面长度为 4m，滑面与水平面的夹角从高到低分别为 30o、25o、20o、15o、10o、5o、0o，坡面与水平面的夹角为15o。各段滑面的内摩擦角均=12o，粘聚力 C=0。验算沿墙顶滑出的可能性时，墙后滑体的内摩擦角=40o，粘聚力 C=25，γ =25 kN/m3；墙前回填高度按 2.0 m 考虑，γ =19kN/m3，=30o，粘聚力 C=10。墙体采用 C20片石混凝土，基础置于中风化泥岩层上，其容许承载力为800kPa；墙底与泥岩摩擦系数取 μ =0.4。要求滑动稳定系数Kc≥1.3 ，倾覆稳定系数 KO≥1.6 。三．设计计算1.剩余下滑力的计算0.98 0.98 0.98 0.98 0.98 0.98 图表 1 由上图表 1 可知，剩余下滑力大小为137.22KN 方向与水平方向成100 2、安全墙高的计算根据推力计算中所拟定的墙高，自墙背顶点向下作与水平线成(45 o－ φ／ 2) 倾角的 Aα 线与滑面相交于 α 点，并在此线以上每隔 5o作出 Ab，Ac，⋯等线( 图2) ，求算出这些虚拟滑面的剩余下滑力，并列于表2中。图表 2 从上表验算结果表明， 出现剩余下滑力的负值峰值， 说明所拟墙高和埋深均属适当。四、抗滑挡土墙尺寸拟定五、基本参数的计算根据上述滑坡推力的结果，下滑力大小为137.22kN，方向与水平方向成10o夹角，作用点在位于墙后滑坡体1／2 高位置。土压力计算中， 墙前被动土压力采用朗金土压力理论计算； 墙后主动土压力按库仑土压力理论计算，然后与滑坡推力比较，取大者进行计算。 各力作用位置如图3 所示 ( 相对于墙趾 O点) 。图 3 1. 挡土墙断面的面积和挡土墙重量240.10msKNG6.2492440.102.前趾填土重量KNW9.39190.2)30.18.0(5.013.后趾填土重量KNW120254)4.11(5.024.滑坡推力： P=137.22 与水平方向呈10oKNPPyKNPPx83.2310sin14.13510cos005.墙前被动土压力（采用郎金土压力计算）3)2/45(tan02pKKNKHKcHEppp28.1833219213210221222mZn21.128.183232114128.696.墙后主动土压力计算（采用库伦土压力计算）000015,7.5,10,3043.0)cos()cos()sin()sin(1)cos(cos)(cos222KaKpaKHa4343.042511KNEa86443211KNEaEaKNEaEayx27.237.15sin86)sin(79.827.15cos86)cos(00由上计算可知，应按滑坡推力来设计挡墙， 以上计算数据见表3。图表 3 六．稳定性的验算图 4 1. ...
