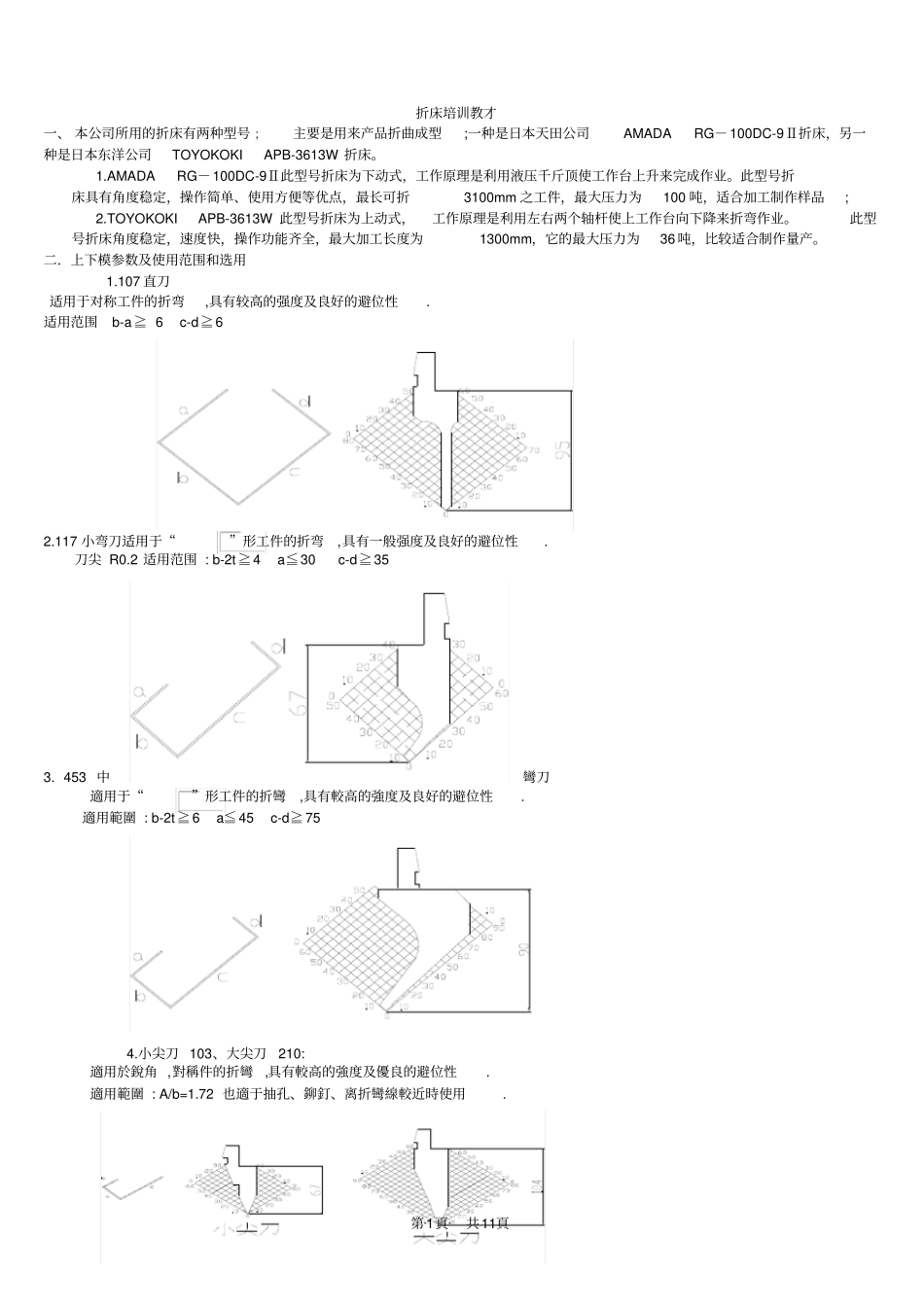

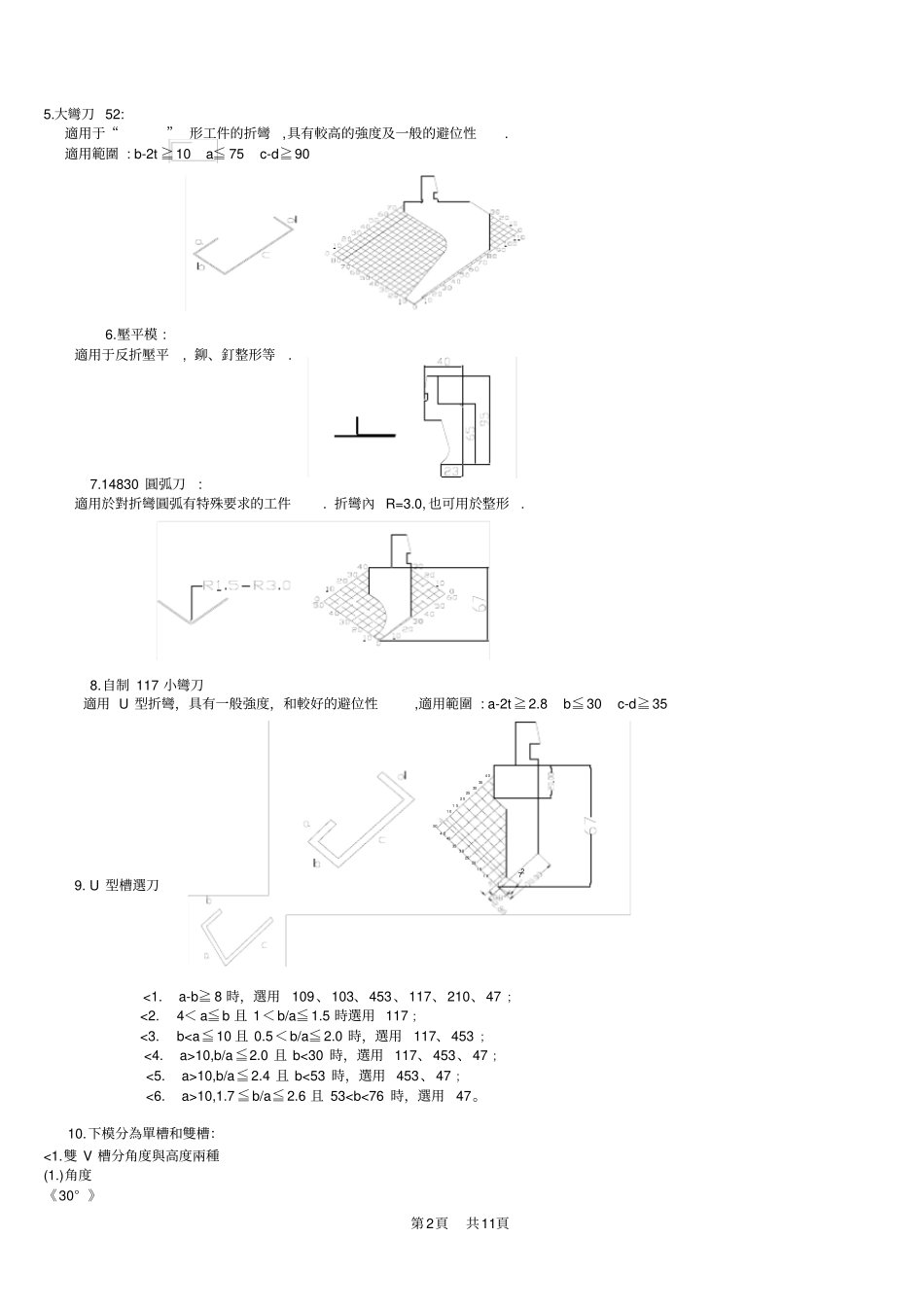

第1頁共11頁折床培训教才一、 本公司所用的折床有两种型号﹔主要是用来产品折曲成型;一种是日本天田公司AMADARG－100DC-9Ⅱ折床，另一种是日本东洋公司TOYOKOKIAPB-3613W 折床。1.AMADARG－100DC-9Ⅱ此型号折床为下动式，工作原理是利用液压千斤顶使工作台上升来完成作业。此型号折床具有角度稳定，操作简单、使用方便等优点，最长可折3100mm 之工件，最大压力为100 吨，适合加工制作样品; 2.TOYOKOKIAPB-3613W 此型号折床为上动式，工作原理是利用左右两个轴杆使上工作台向下降来折弯作业。此型号折床角度稳定，速度快，操作功能齐全，最大加工长度为1300mm，它的最大压力为36 吨，比较适合制作量产。二．上下模参数及使用范围和选用1.107 直刀适用于对称工件的折弯,具有较高的强度及良好的避位性. 适用范围b-a≧ 6 c-d≧6 2.117 小弯刀适用于“”形工件的折弯,具有一般强度及良好的避位性. 刀尖 R0.2 适用范围 : b-2t≧4 a≦30 c-d≧35 3. 453 中彎刀適用于“”形工件的折彎,具有較高的強度及良好的避位性. 適用範圍 : b-2t≧6 a≦45 c-d≧75 4.小尖刀 103、大尖刀210: 適用於銳角 ,對稱件的折彎,具有較高的強度及優良的避位性. 適用範圍 : A/b=1.72 也適于抽孔、鉚釘、离折彎線較近時使用. 第2頁共11頁5.大彎刀 52: 適用于“” 形工件的折彎,具有較高的強度及一般的避位性. 適用範圍 : b-2t ≧10a≦ 75 c-d≧906.壓平模 : 適用于反折壓平, 鉚、釘整形等.7.14830 圓弧刀: 適用於對折彎圓弧有特殊要求的工件. 折彎內 R=3.0, 也可用於整形. 8.自制 117 小彎刀適用 U 型折彎，具有一般強度，和較好的避位性,適用範圍 : a-2t≧2.8 b≦30 c-d≧359. U 型槽選刀<1. a-b≧ 8 時，選用109、103、453、117、210、47﹔<2. 4＜ a≦b 且 1＜b/a≦1.5 時選用 117﹔<3. b10,b/a ≦2.0 且 b<30 時，選用 117、453、47﹔<5. a>10,b/a≦2.4 且 b<53 時，選用 453、47﹔<6. a>10,1.7 ≦b/a≦2.6 且 53
