抢答器PLC控制系统程序设计VIP免费

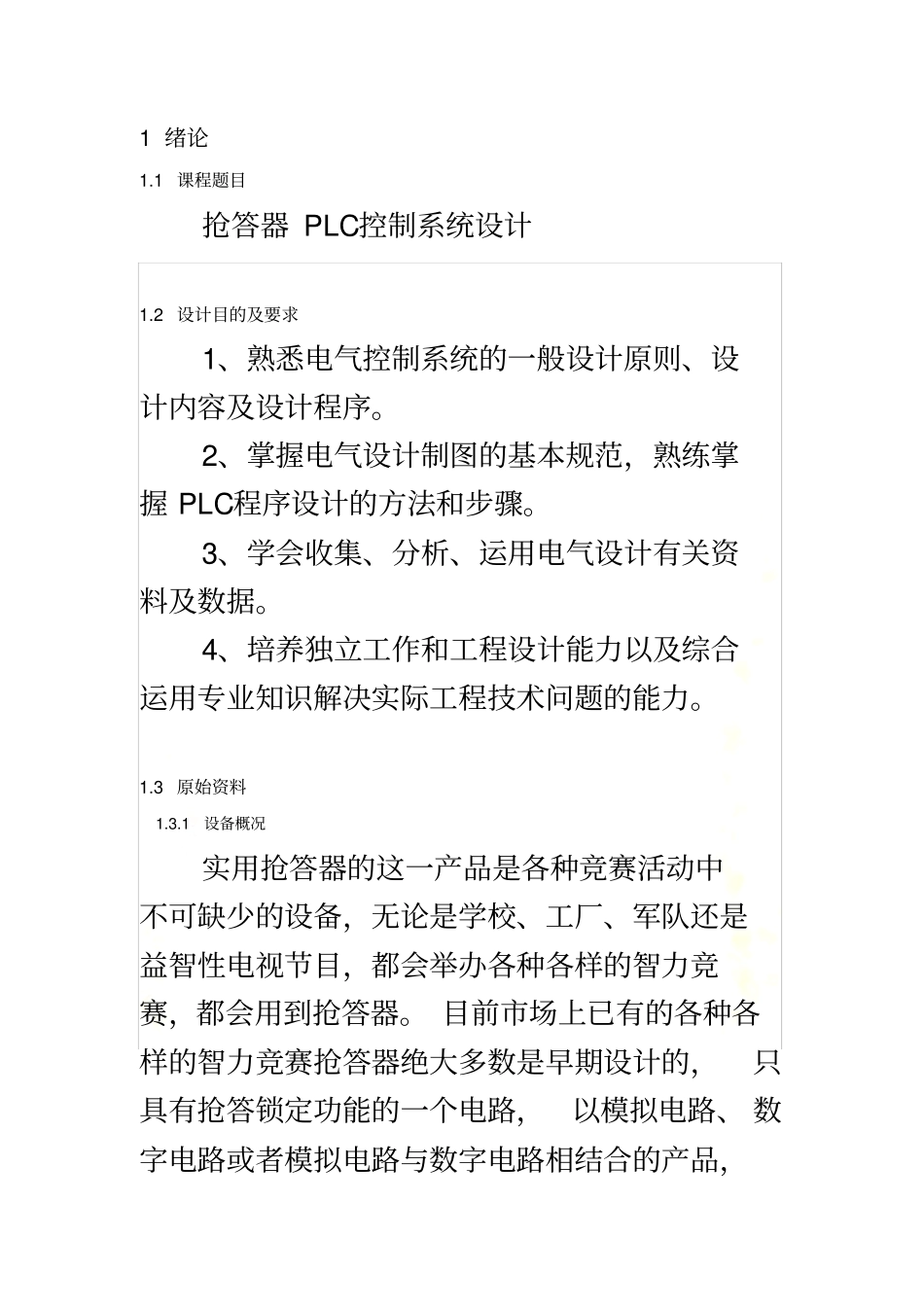

抢答器 PLC控制系统程序设计目录1 绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.2~3 1.1 课程题目 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.2 设计目的及要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.3 原始资料 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 1.4 课题要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1.5 日程安排 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1.6 主要参考书 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....⋯3 2 器件选择 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...4~6 2.1PLC 的概述 ⋯⋯⋯⋯⋯⋯ .⋯.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2 抢答器整体功能的介绍 ⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.3 硬件电路设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯ .⋯4~6 2.3.1 控制系统选取 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯ 4 2.3.2 OMRON SYSMAC 系列PLC 的编程元件介绍 ⋯⋯⋯⋯⋯⋯⋯⋯ 5 2.3.3 OMRON SYSMAC 系列PLC 通用定时器 ⋯⋯⋯⋯⋯⋯ .⋯⋯..⋯⋯6 2.3.4输入继电器与输出继电器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯⋯⋯⋯⋯ 6~7 2.3.5 蜂鸣器的说明 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯7 3 程序设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.8~13 3.1 总体设计思路 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.8 3.2 PLC 输入输出口分配 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.⋯⋯⋯ 9 3.3 抢答器的输入输出接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯ .⋯10 3.4 抢答器的外部接线图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯.⋯⋯⋯⋯⋯⋯⋯⋯ .11 3.5 抢答器的梯形图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .12~14 4 安装、接线及系统联合测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 5 总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 6 参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯17 1 绪论1.1 课程题目抢答器 PLC控制系统设计1.2 设计目的及要求1、熟悉电气控制系统的一般设计原则、设计内容及设计程序。2、掌握电气设计制图的基本规范，熟练掌握 PLC程序设计的方法和步骤。3、学会收集、分析、运用电气设...
