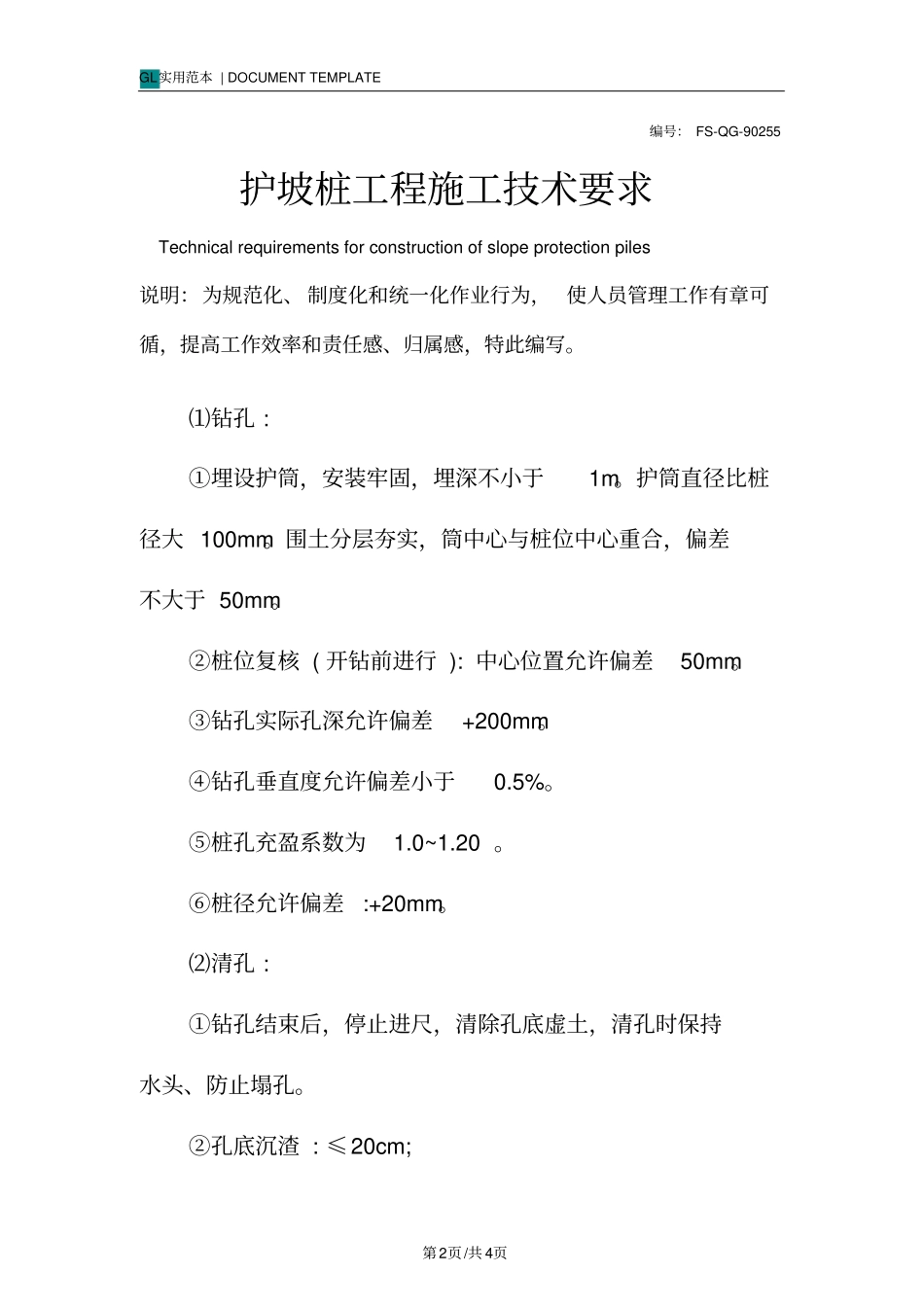

工作行为规范系列护坡桩工程施工技术要求（标准、完整、实用、可修改）GL实用范本 | DOCUMENT TEMPLATE 第2页/共 4页编号： FS-QG-90255护坡桩工程施工技术要求Technical requirements for construction of slope protection piles 说明：为规范化、 制度化和统一化作业行为， 使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。⑴钻孔 : ①埋设护筒，安装牢固，埋深不小于1m。护筒直径比桩径大 100mm。围土分层夯实，筒中心与桩位中心重合，偏差不大于 50mm。②桩位复核 ( 开钻前进行 ): 中心位置允许偏差50mm。③钻孔实际孔深允许偏差+200mm。④钻孔垂直度允许偏差小于0.5%。⑤桩孔充盈系数为1.0~1.20 。⑥桩径允许偏差:+20mm。⑵清孔 : ①钻孔结束后，停止进尺，清除孔底虚土，清孔时保持水头、防止塌孔。②孔底沉渣 : ≤20cm; GL实用范本 | DOCUMENT TEMPLATE 第3页/共 4页⑶钢筋笼制作 : ①几何尺寸符合设计要求( 尺量检查 ): 采用模具制作以保证主筋位置准确，成笼垂直度好，无扭曲现象，几何尺寸允许偏差 :(a)主筋间距± 10mm，(b) 箍筋间距± 20mm，(c) 直径± 10mm，(d) 长度± 100mm。②主筋保护层厚度: 主筋保护层厚度50mm，[[ 保护层厚度允许偏差± 20mm。③主筋除锈、 调直，加强环筋要求正园( 长径 -- 短径差不大于 10mm);主筋焊接接头错开500mm，同一截面接头数目不多于主筋根数的50%。④主筋对接采用对焊或搭接焊，若采用搭接或帮条焊，搭接长度不小于5~10d( 单面焊不小于10d，双面焊不小于5d) 。⑤钢筋应有出厂合格证和复验单。⑷钢筋笼吊运安装: ①双点起吊，上吊点要加铁扁担; ②用设有托架的平板车运输，严禁拖、滚，防止钢筋笼变形。③吊装入孔要轻起轻落，不得强行压入，要居中下放，GL实用范本 | DOCUMENT TEMPLATE 第4页/共 4页保证垂直度和保护层厚度。④护坡桩要按设计要求检查下放钢筋笼的方向( 见附图) 。⑸水下砼灌注 : ①导管连接牢固、顺直，接口严密无泄漏。②准确计量导管长度及下放深度，下口与孔底的距离控制在 300~500mm。③导管下放到位，复测孔底沉渣厚度，如不符合要求，应重新清孔，合格后方准灌注水下砼。④灌注首批砼前，导管中泥浆上表面应放置符合要求的球胆隔水塞。首批砼的灌注至少应能足以将导管下口埋入砼中 1.0m。⑤首批砼灌注完毕后，应立即检测孔内砼面标高请输入您公司的名字Foonshion Design Co., Ltd
