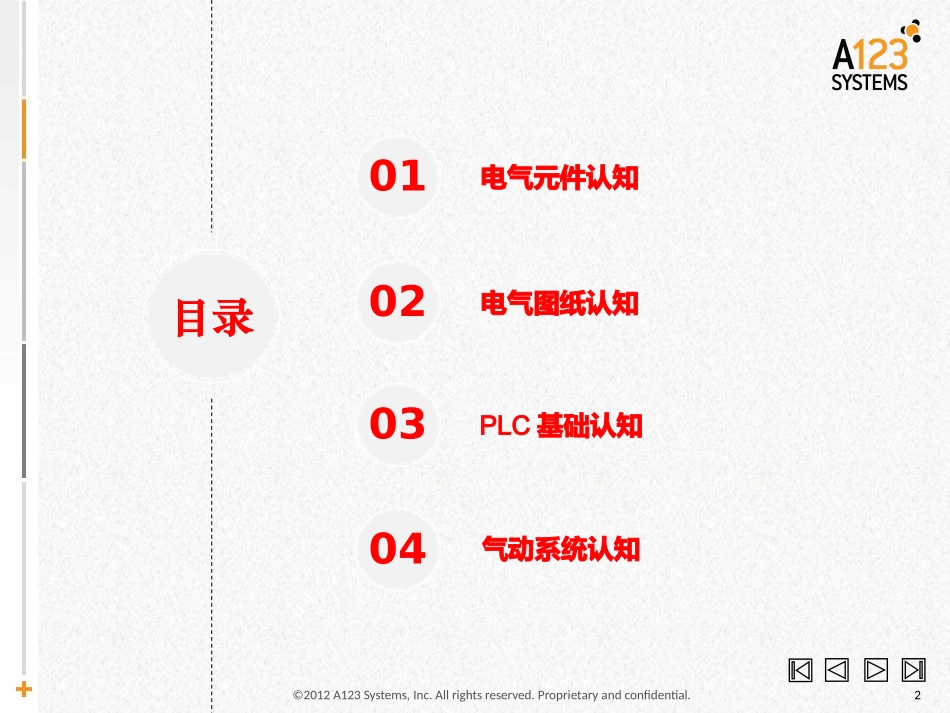

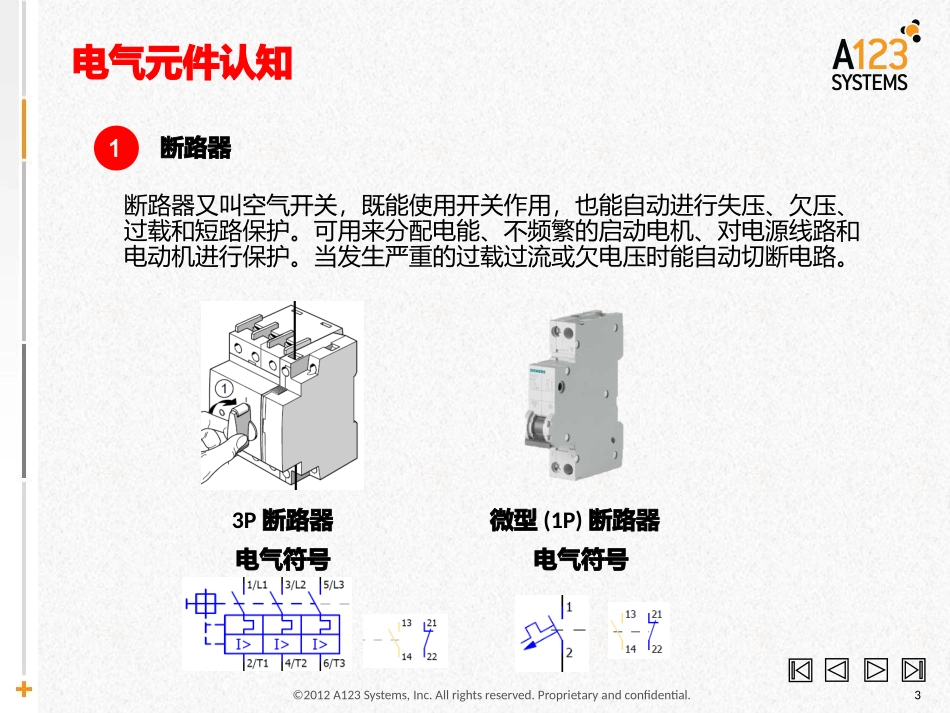

©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.1电气自动化基础知识©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.2目录01电气元件认知02电气图纸认知03PLC基础认知04气动系统认知©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.3电气元件认知1断路器断路器又叫空气开关，既能使用开关作用，也能自动进行失压、欠压、过载和短路保护。可用来分配电能、不频繁的启动电机、对电源线路和电动机进行保护。当发生严重的过载过流或欠电压时能自动切断电路。电气符号电气符号3P断路器微型(1P)断路器©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.4电气元件认知1断路器断路器工作原理：1、当电路发生短路或严重过载时，过电流脱扣器5的衔铁西河，使自由脱口机构动作、主触点断开主电路。2、当电路过载时，过载脱扣器6的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。3、当电路欠电压时，欠电压脱扣器7的衔铁释放，使自由脱扣器动作。4、分励脱扣器8作为远距离控制用，在正常工作时，其线圈是断电的，需要远距离控制时，按下启动按钮，使线圈通电，衔铁带动自由脱扣器动作使主触点断开1、弹簧2、主触头3、锁链4、自由脱扣器5、过电流脱扣器6、过载脱扣器7、欠电压脱扣器8、分励脱扣器©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.5电气元件认知2接触器交流接触器是交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备启动、停止和正反转。由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。电气符号交流接触器主触点线圈辅助触点©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.6电气元件认知2接触器接触器工作原理：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.7电气元件认知3开关电源是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备电气符号开关电源的工作流程是：→→→→电源输入滤波器全桥整流直流滤波开关→→管（振荡逆变）开关变压器输出整流与滤波©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.8电气元件认知4中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多电气符号©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.9电气元件认知5变频器应用变频技术与微电子技术的原理，通过改变电机工作电源频率的方式来控制交流电动机的电力控制设备。使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的调速原理：N=60F/PN:转速F:频率P：极对数©2012A123Systems,Inc.Allrightsreserved.Proprietaryandconfidential.10电气元件认知6伺服驱动器“服驱动器是用来控制伺服电动机的一种控制器，又称为伺服控制”“”器、伺服放大器，主要应用于高精度的定位系统。何服驱动器一般通过位置、速度和转矩三种方式对间服电动机进行控制，实现高精度的传动系统定位。伺服驱动器一般采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化...
