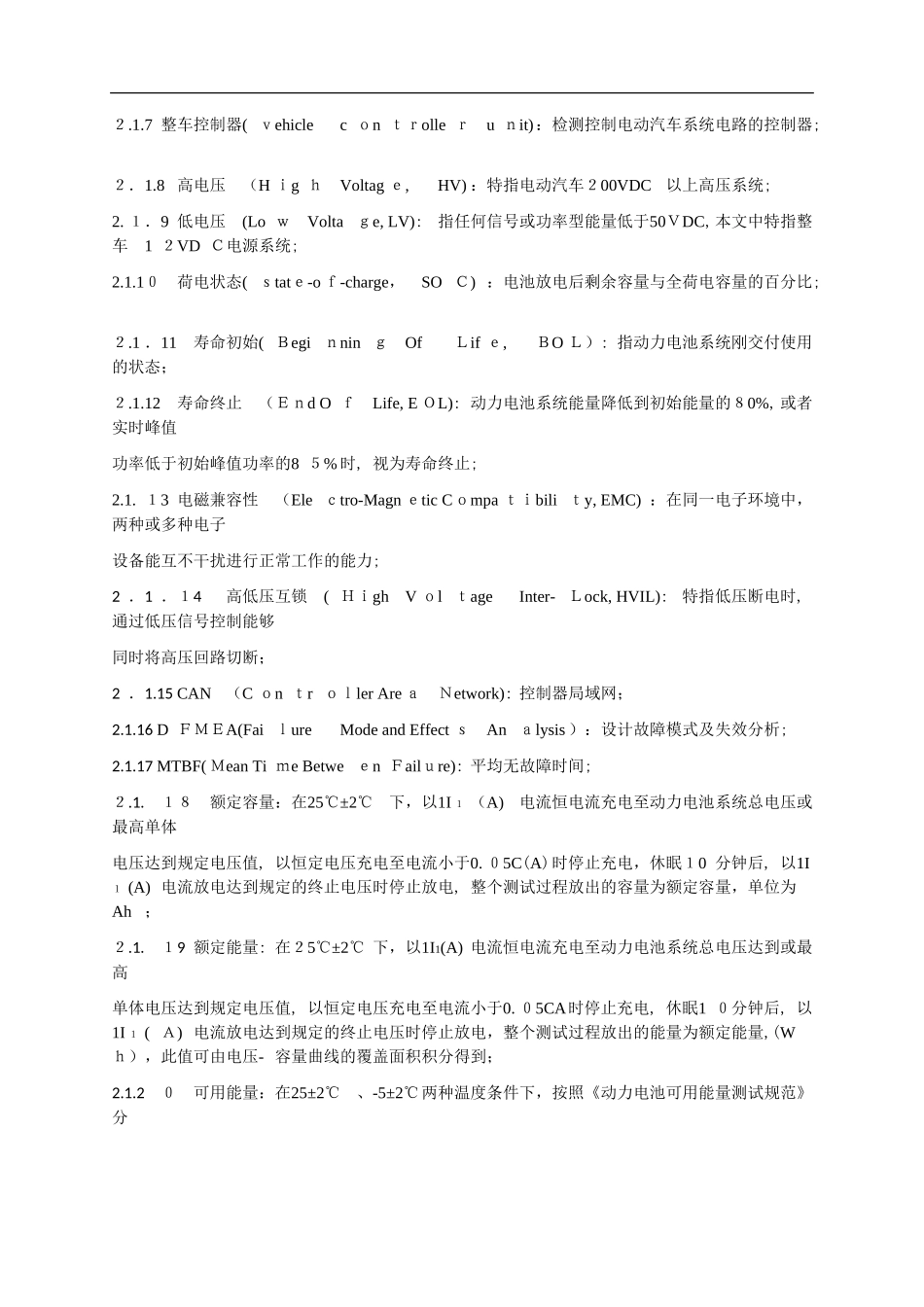

密级:项目内部动力电池系统技术规范项目代号:文件编号:EVPT-VD1.２7编写:时间：校核：时间：批准:时间:天津易鼎丰动力科技有限公司1.文件范围本文件规范了XX公司XX车型所用ＸX动力电池必须满足的技术性能要求。２．术语定义和及产品执行标准2.2.术语定义２.1．1电动汽车(electｒicvｅhiｃle，EV)：指以车载能源为动力，由电动机驱动的汽车；2.１．2电芯(cell)：一个单一的电化学电池最小的功能单元；2．1．3模组(ｍodｕｌｅ）:指由多个电芯的并联组装集合体，是一个单一的机电单元;2.1.4电池组(batterｙｐaｃk):由一个或多个模组连接组成的单一机械总成；2．１.５电池管理系统（batterymanagｅmentsｙsｔeｍ,ＢMS)：指任何通过监控充电电池的状态、计算二次数据并报告该等数据、保护该等充电电池、设置报警信号、与设备中的其他子系统进行电子通信、控制充电电池内部的环境或平衡该等充电电池或环境等方式来管理该等充电电池的电子设备,包括软件、硬件和运算法则；2.1.6动力电池系统（bａｔｔeｒyｓｙｓteｍ):动力电池系统是指由动力电池组、电池箱体、电池管理系统、电器元件及高低压连接器等组成的总成部件，功能为接收和储存由车载充电机、发电机、制动能量回收装置或外置充电装置提供的高压直流电,并且为电驱动系统及电辅助系统提供高压直流电;２.1.7整车控制器(ｖehiclecｏnｔｒolleｒuｎit)：检测控制电动汽车系统电路的控制器;２．1.8高电压（HｉgｈVoltagｅ,HV)：特指电动汽车２00VDC以上高压系统;2.１．9低电压(LoｗVoltaｇe,LV):指任何信号或功率型能量低于50ＶDC,本文中特指整车1２VDＣ电源系统;2.1.1０荷电状态(ｓtatｅ-oｆ-charge，SOＣ)：电池放电后剩余容量与全荷电容量的百分比;２.1．11寿命初始(ＢegiｎninｇOfＬifｅ,ＢOＬ）:指动力电池系统刚交付使用的状态；２.1.12寿命终止（ＥｎdOｆLife,EＯL):动力电池系统能量降低到初始能量的８0%,或者实时峰值功率低于初始峰值功率的8５%时,视为寿命终止;2.1.１3电磁兼容性（Eleｃtro-MagnｅticCｏmpaｔｉbiliｔy,EMC)：在同一电子环境中，两种或多种电子设备能互不干扰进行正常工作的能力;2．1．１4高低压互锁(ＨｉghVｏlｔageInter-Ｌock,HVIL):特指低压断电时,通过低压信号控制能够同时将高压回路切断；2．1.15CAN（CｏnｔrｏｌlerAreａＮetwork):控制器局域网；2.1.16DＦＭＥA(FaiｌureModeandEffectｓAnａlysis）：设计故障模式及失效分析;2.1.17MTBF(ＭeanTiｍeBetweｅnＦailｕre):平均无故障时间;２.1.１８额定容量：在25℃±2℃下，以1I１（A)电流恒电流充电至动力电池系统总电压或最高单体电压达到规定电压值,以恒定电压充电至电流小于0.０5C(A)时停止充电，休眠１0分钟后,以1I１(A)电流放电达到规定的终止电压时停止放电,整个测试过程放出的容量为额定容量，单位为Ah；２.1.１9额定能量:在２5℃±2℃下，以1I1(A)电流恒电流充电至动力电池系统总电压达到或最高单体电压达到规定电压值,以恒定电压充电至电流小于0.０5CA时停止充电,休眠1０分钟后,以1I１(Ａ)电流放电达到规定的终止电压时停止放电，整个测试过程放出的能量为额定能量,(Wｈ），此值可由电压-容量曲线的覆盖面积积分得到；2.1.2０可用能量：在25±2℃、-5±2℃两种温度条件下，按照《动力电池可用能量测试规范》分别做NEDC测试，动力电池系统在放电率允许的范围内实际放出的电量的平均值。2.1．21额定电压：额定能量除以额定容量，标定为额定电压；２.1.２２峰值功率：本项目峰值功率标定为XXkＷ。2．3产品执行标准表1.产品执行标准备注:未经特殊说明，本规范中涉及到的术语定义、检测方法、判断标准等都以上述标准为准。3.功能描述及部件要求3.1动力电池系统描述动力电池系统最基本的功能为接收和储存由车载充电机、发电机、制动能量回收装置或外置充电装置提供的高压直流电，并且为电动汽车提供高压直流电。电芯采用串、并联方式组成电池组,电池组放置在一个或多个密封并且屏蔽的箱体里面，一个或多个箱体使用可靠的接插件进行连接。使用电池管理系统对电池组进行综合管理，实时采集各电芯的电压值、各温度传感器的温度值、电池组的总电压值和总...
