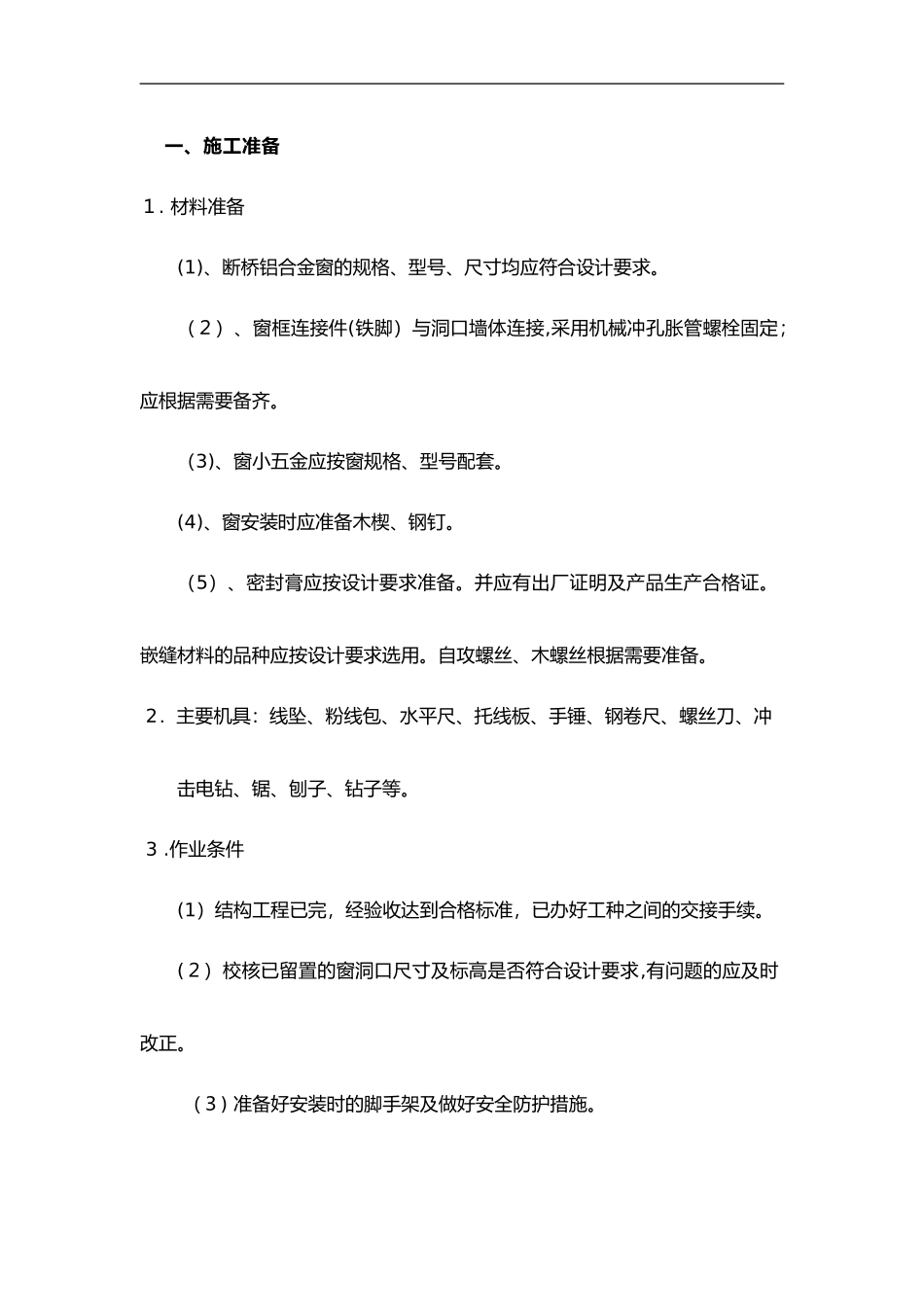

一、施工准备１.材料准备(1)、断桥铝合金窗的规格、型号、尺寸均应符合设计要求。（２）、窗框连接件(铁脚）与洞口墙体连接,采用机械冲孔胀管螺栓固定；应根据需要备齐。（3)、窗小五金应按窗规格、型号配套。(4)、窗安装时应准备木楔、钢钉。（5）、密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。嵌缝材料的品种应按设计要求选用。自攻螺丝、木螺丝根据需要准备。2．主要机具：线坠、粉线包、水平尺、托线板、手锤、钢卷尺、螺丝刀、冲击电钻、锯、刨子、钻子等。3.作业条件(1）结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。(２）校核已留置的窗洞口尺寸及标高是否符合设计要求,有问题的应及时改正。（３)准备好安装时的脚手架及做好安全防护措施。二、设计依据:1、《建筑玻璃应用技术规程》JＧJ１13-200９2、《建筑安全玻璃管理规定》（发改运行{20０３}２１16号）3、＜建筑施工图>“门窗表”和“门窗立面示意图”4、按设计要求制作安装，（特殊玻璃见门窗详图)断桥铝合金窗（节能门窗）,有建设单位选定生产厂家；5、门窗玻璃厚度及分格应该满足抗风压要求,并执行《建筑玻璃应用技术规程》JGJ113-２003，同时满足《建筑安全玻璃管理规定》(发改运行{200３}２11６号），玻璃边框的嵌固必须有足够的强度,以满足一定的冲撞要求;６、门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由生产厂家予以调整；7、内墙门窗立框位置除注明外均居于墙中，外墙门窗位置除注明外均为结构外皮齐。８、门窗选料、颜色玻璃见“门窗表”，门窗五金件要求为甲方指定材料;9、做为防护措施的固定扇其水平向的横樘所能承受的推力为50kg/m2;１0、厂家在加工门窗前必须对《门窗表》中所给出的洞口尺寸用现场实测的办法进行校对,对门窗的位置、开启方式、数量也应核对无误后方可施工、安装；１1、本设计只绘出门窗立面图，具体构造详图型材、规格、强度、抗风等各项物理性能指标均有生产厂家负责设计,并经由设计单位认可后，再加工、安装及施工;１2、所有门窗安装完毕后要做到平直、密封，并应满足强度、抗风等各项物理性能指标要求;13、下列建筑工程部位，必须使用安全玻璃。公共建筑的出入口、门厅部位，单块面积大于１.5m2的门窗玻璃和落地窗,低窗台窗扇自其楼面标高起≤900ｍm的窗玻璃。底边离最低装修面小于500mm的落地窗、七层及七层以上的建筑外开窗应使用安全玻璃三、施工方法:1、工艺流程:弹线找规矩→窗口处理→副框安装→发泡密封→塑钢窗拆包检查→按图纸编号运至安装地点→检查塑钢窗保护膜→塑钢窗安装→窗口四周嵌缝→清理→安装五金配件→安装窗密封条→质量检验→纱扇安装２、弹线找规矩：在最高层找出最外一列最上一排门窗洞口的中线,然后用大线坠将门窗口中线下引，并在每层门窗口处划线标记,然后根据同一类型、同一大小窗户的尺寸反算出窗户洞口的边线,对个别不直的口边应剔凿处理,但不宜做修补处理。门窗口的上下位置应以主体１ｍ水平线为准,往上反，量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致,总之的原则是同一类型和大小的窗户必须上下顺直、左右标高一致。3、墙厚方向的安装位置：根据外墙大样图及窗台板的宽度,确定窗在墙厚方向的安装位置,一般是外墙外侧平齐放置（上下或左右窗口墙厚不同时，如下图所示)。4、安装固定片:固定片的安装要注意窗框的位置及其内外朝向,安装时应采用直径为3.2mm的钻头钻孔，固定片的位置应距门窗角、中竖框、中横框150-200mm,固定片之间的间距应不大于6０0mｍ。5、根据位置线把门窗放入洞口内,利用仪器调整窗户的水平度、垂直度和直角度,然后用木楔临时固定,最后固定固定片。6、窗副框与墙体固定:沿窗框外墙用电锤打φ６孔，孔深40ｍm,有保温层处采用φ8长度100mm胀管螺栓，处理门窗副框与墙体缝隙:副框固定好后，应及时处理门窗框与墙体缝隙。采用聚氨酯发泡胶塞缝隙,外表面留５-8ｍｍ深槽口填嵌嵌缝膏,严禁用水泥砂浆填塞。然后进行收口抹灰。安装窗后在窗框框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料，将窗框四周的缝隙同时填嵌，填嵌使用力不应过大,防止窗框受力变形。７、断...
