发动机基础培训资料VIP免费

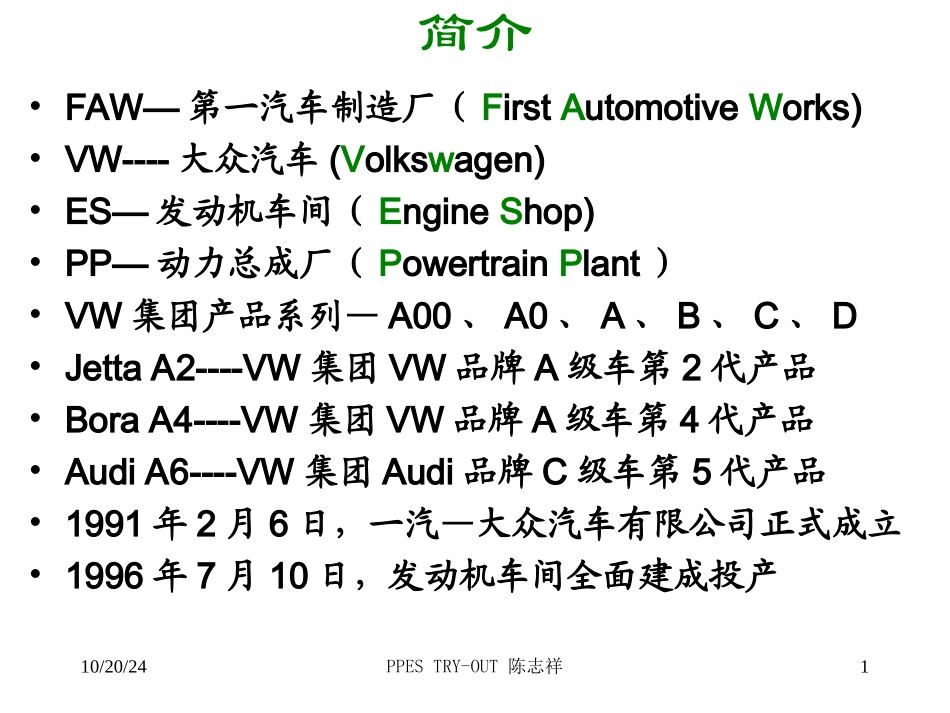

10/20/24PPESTRY-OUT陈志祥1•FAW—第一汽车制造厂（FirstAutomotiveWorks)•VW----大众汽车(Volkswagen)•ES—发动机车间（EngineShop)•PP—动力总成厂（PowertrainPlant）•VW集团产品系列—A00、A0、A、B、C、D•JettaA2----VW集团VW品牌A级车第2代产品•BoraA4----VW集团VW品牌A级车第4代产品•AudiA6----VW集团Audi品牌C级车第5代产品•1991年2月6日，一汽—大众汽车有限公司正式成立•1996年7月10日，发动机车间全面建成投产简介10/20/24PPESTRY-OUT陈志祥2发动机•发动机(Einge/Motor)是燃料与空气在发动机内部混合、燃烧而产生的热能转化为机械能的机器.•发动机正时皮带一侧为发动机前端,离合器一侧为发动机后端(动力输出端),机油滤清器一侧为发动机左侧,排气管一侧(直列发动机)为发动机右侧,缸盖罩盖一侧为发动机上部,油底壳一侧为发动机下部.•VW品牌发动机是横置发动机,Audi品牌发动机是纵置发动机•各缸布置：123456飞轮（后）前1234飞轮（后）前10/20/24PPESTRY-OUT陈志祥3发动机分类汽车用发动机分类:1.按活塞运动形式分为:往复活塞式和旋转活塞式发动机.2.按所用燃料分为:液体燃料和气体燃料发动机.3.按发火方式分为:压燃式和点燃式发动机.4.按工作循环的冲程数分为:二冲程和四冲程发动机.5.按气缸数及其排列方式分为:单缸和多缸发动机;单缸有立式和卧式,多缸有V形与直列.6.按冷却方式分为:水冷式和风冷式发动机.7.按进气形式分为:自然吸气式和进气增压式发动机.8.按每缸气门数分为:2气门、4气门和5气门发动机.10/20/24PPESTRY-OUT陈志祥4发动机车间生产的发动机种类•JettaA21.6L2V64kWE2SG&AG•JettaA21.9LSDI47kWE3SG•BoraA41.6L5V78kWE2SG&AG•BoraA41.8L/S5V92kWE3SG&AG•BoraA41.8L/T5V110kWE4SG&AG•AudiA61.8L/S5V92kWE2SG•AudiA61.8L/T5V110kWE2SG&AG•AudiA62.4LV65V125kWE2AG•AudiA62.4LV65V125kWE4SG&CVT•AudiA62.8LV65V140kWE4SG&CVT10/20/24PPESTRY-OUT陈志祥5发动机标识简介1•A2—A级车第2代产品•1.9L—发动机排量1.9升（Liter)•SDI—自然吸气式直接喷射(SaugDirectInjection）•47kW—发动机有效功率47千瓦(kiloWatt)•E3—欧洲排放3号标准（EuroⅢ)•SG—手动变速箱(Schaltgetriebe)•AG—自动变速箱(Automatik-Getriebe）•CVT—无级变速箱(ContinouslyVariableTransmission)•T—增压（Turbo)•S-自然吸气(Saug)•5V—5气门（Ventil)(Valve)•MPI--进气管多点喷射(Multipointmanifoldinjection)10/20/24PPESTRY-OUT陈志祥6发动机标识简介2•R4—直列4缸发动机（Reihemotor)•V6—V型6缸发动机（V-Motor)•MJ02—02年年型（ModellJahr)•MQ200的含义:M机械操纵式变速箱Q动力总成横置200变速箱传递的额定扭矩是200Nm•大众集团产品代码PQ34的含义是：P指产品平台；Q指动力总成横置；3指A级车；4指第四代产品.10/20/24PPESTRY-OUT陈志祥7发动机标识简介3条码位置发动机号缸体打号区图1图210/20/24PPESTRY-OUT陈志祥8发动机标识简介4Motornummer:发动机号Datum:生产日期Schluesselnummer:发动机种类号Herstellwerk:厂家代码PrüfzifferModulo:检车模块号，随机数，无实际意义BarcodeetikettMotornummer:条形码-发动机号10/20/24PPESTRY-OUT陈志祥9发动机标识简介5编码发动机类型车类发动机编码描述变速箱排放标准1100ATK1GJettaA21.6L/S2V汽油机(R4)手动变EⅡ1103ATK1GJettaA21.6L/S2V汽油机(R4)自动变EⅡ1791AQM1GJettaA21.9L/S2V柴油机(R4)手动变EⅢ1044AWB1JBoraA41.6L/S5V汽油机(R4)手动变EⅡ1045AWB1JBoraA41.6L/S5V汽油机(R4)自动变EⅡ1036BAE1JBoraA41.8L/T5V汽油机(R4)手动变EⅣ1046BAE1JBoraA41.8L/T5V汽油机(R4)自动变EⅣ1047BAF1JBoraA41.8L/S5V汽油机(R4)自动变EⅢ1048BAF1JBoraA41.8L/S5V汽油机(R4)手动变EⅢ1759ANQ4BAudiA61.8L/S5V汽油机(R4)手动变EⅡ1760AWL4BAudiA61.8L/T5V汽油机(R4)手动变EⅡ1761AWL4BAudiA61.8L/T5V汽油机(R4)自动变EⅡ1763AWT4BAudiA61.8L/T5V汽油机(R4)手动变EⅣ1764AWT4BAudiA61.8L/T5V汽油机(R4)无级变EⅣ6052ATX4BAudiA62.8L/S5V汽油机(V6)手动变EⅡ6063ATX4BAudiA62.8L/S5V汽油机(V6)自动变EⅡ6...
