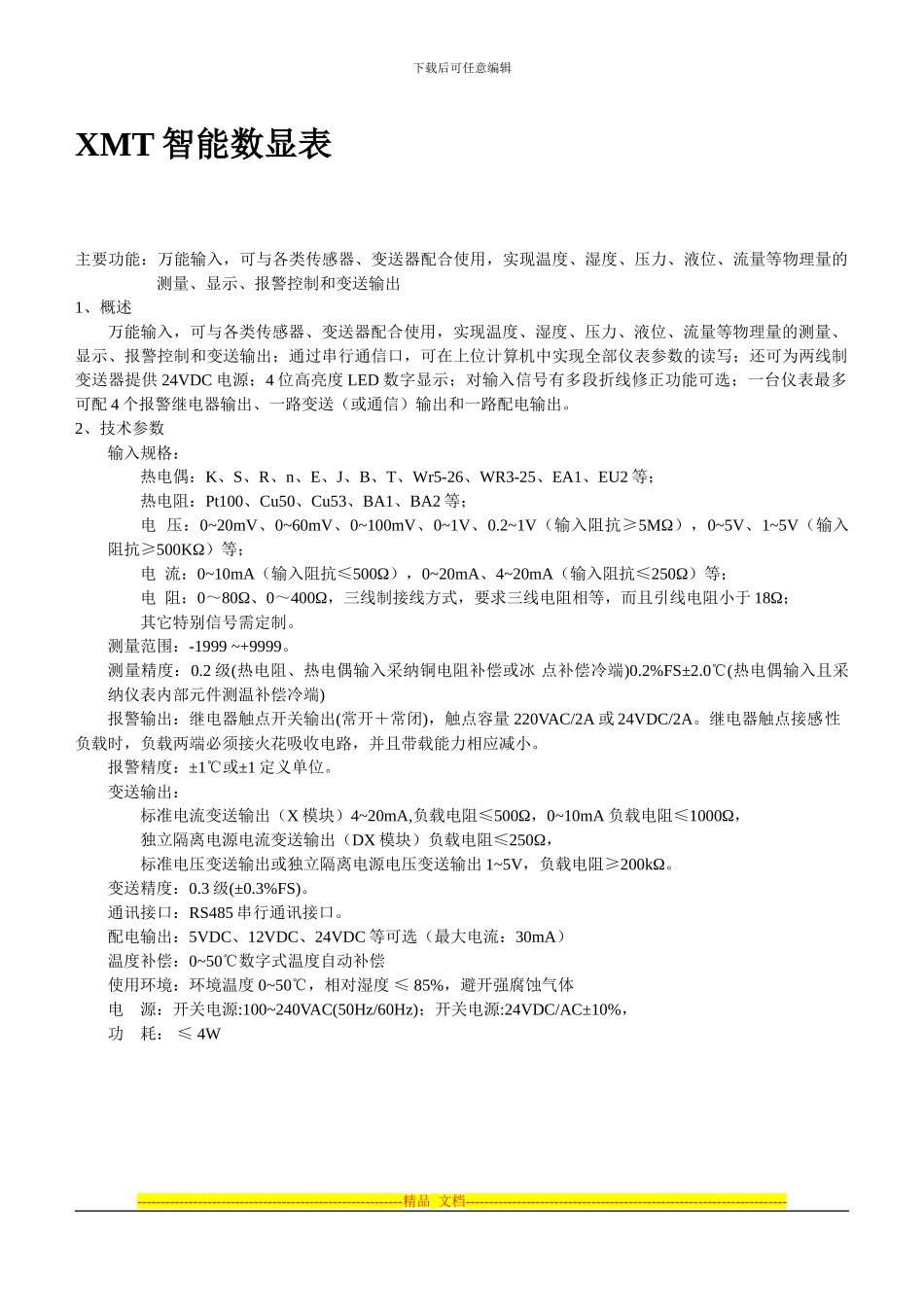

下载后可任意编辑北京金立石XMDA-5120/XMDA5120/XMX08/XMX16/XMX32/T818-4B-L-L\T818-4B–X\T818-3B-L-L\T818-3B-X/XMJM/XMJB/XMJB-N/XMT/XMG/XM708/XM808/XM908---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑XMT 智能数显表主要功能：万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出1、概述万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出；通过串行通信口，可在上位计算机中实现全部仪表参数的读写；还可为两线制变送器提供 24VDC 电源；4 位高亮度 LED 数字显示；对输入信号有多段折线修正功能可选；一台仪表最多可配 4 个报警继电器输出、一路变送（或通信）输出和一路配电输出。2、技术参数输入规格：热电偶：K、S、R、n、E、J、B、T、Wr5-26、WR3-25、EA1、EU2 等；热电阻：Pt100、Cu50、Cu53、BA1、BA2 等；电 压：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（输入阻抗≥5MΩ），0~5V、1~5V（输入阻抗≥500KΩ）等；电 流：0~10mA（输入阻抗≤500Ω），0~20mA、4~20mA（输入阻抗≤250Ω）等；电 阻：0～80Ω、0～400Ω，三线制接线方式，要求三线电阻相等，而且引线电阻小于 18Ω；其它特别信号需定制。测量范围：-1999 ~+9999。 测量精度：0.2 级(热电阻、热电偶输入采纳铜电阻补偿或冰 点补偿冷端)0.2%FS±2.0℃(热电偶输入且采纳仪表内部元件测温补偿冷端)报警输出：继电器触点开关输出(常开＋常闭)，触点容量 220VAC/2A 或 24VDC/2A。继电器触点接感性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。报警精度：±1℃或±1 定义单位。变送输出：标准电流变送输出（X 模块）4~20mA,负载电阻≤500Ω，0~10mA 负载电阻≤1000Ω，独立隔离电源电流变送输出（DX 模块）负载电阻≤250Ω，标准电压变送输出或独立隔离电源电压变送输出 1~5V，负载电阻≥200kΩ。变送精度：0.3 级(±0.3%FS)。通讯接口：RS485 串行通讯接口。配电输出：5VDC、12VDC、24VDC 等可选（最大电流：30mA）温度补偿：0~50℃数字式温度自动补偿使用环境：环境温度 0~50℃，相对湿度 ≤ 85%，避开强腐蚀气体电 源：开关电源:100~240VAC(50Hz/60Hz)；开关电源:24V...
