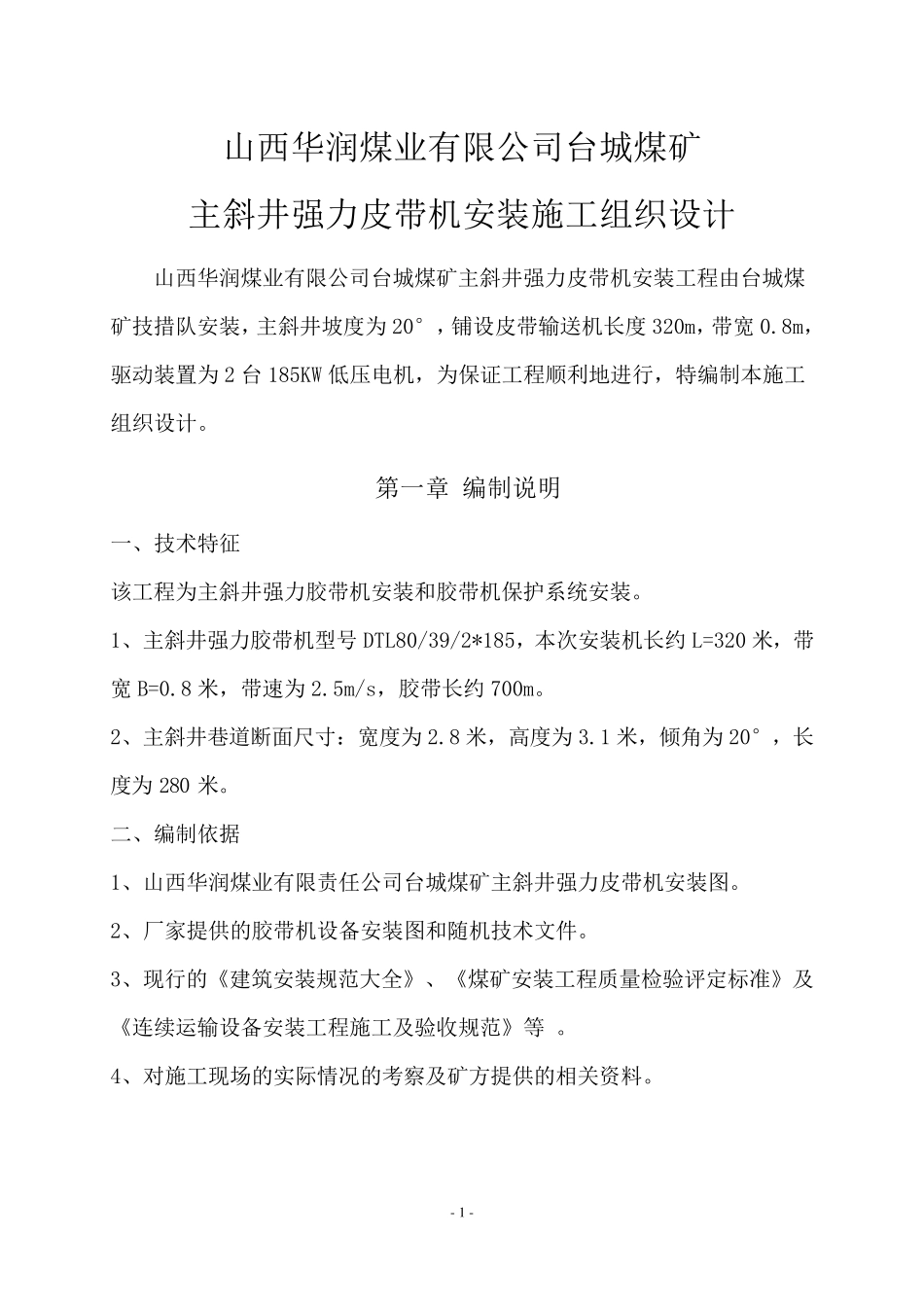

- 1 - 山西华润煤业有限公司台城煤矿 主斜井强力皮带机安装施工组织设计 山西华润煤业有限公司台城煤矿主斜井强力皮带机安装工程由台城煤矿技措队安装，主斜井坡度为20°，铺设皮带输送机长度320m，带宽 0.8m，驱动装置为2 台185KW 低压电机，为保证工程顺利地进行，特编制本施工组织设计。 第一章 编制说明 一、技术特征 该工程为主斜井强力胶带机安装和胶带机保护系统安装。 1、主斜井强力胶带机型号 DTL80/39/2*185，本次安装机长约 L=320 米，带宽 B=0.8 米，带速为2.5m/s，胶带长约 700m。 2、主斜井巷道断面尺寸：宽度为2.8 米，高度为3.1 米，倾角为20°，长度为280 米。 二、编制依据 1、山西华润煤业有限责任公司台城煤矿主斜井强力皮带机安装图。 2、厂家提供的胶带机设备安装图和随机技术文件。 3、现行的《建筑安装规范大全》、《煤矿安装工程质量检验评定标准》及《连续运输设备安装工程施工及验收规范》等 。 4、对施工现场的实际情况的考察及矿方提供的相关资料。 - 2 - 第二章 工程概况 1、钢丝绳芯胶带输送机主要工程量 驱动装置2 套 传动滚筒Ф800*950mm 2 个 改向滚筒Ф800*950mm 4 个、Ф400*950 mm 1 个、Ф500*950 mm 1 个、 传动滚筒架 2 组 卸载装置1 套 卸载滚筒1 个Ф800*950mm 机尾改向装置 机尾滚筒Ф500*950 mm 1 个 改向滚筒架 1 个 绞车拉紧装置1 套 矿用阻燃防撕裂钢丝绳胶带STS1250 共计 800m 驱动电机2 台单重 1300kg 减速机3 台 单重 1400kg 制动器 1 台重 650kg 配电和电控保护装置 安装胶带机中间架支腿开挖浇注混凝土地脚螺栓固定。 2、井口需安装25 吨回柱绞车一台用于井口皮带叠放及皮带下放。 3、浇注主传滚筒基础。 4、浇注机头部张紧装置基础。 5、浇注机尾基础。 - 3 - 6、浇注卸载滚筒基础及架子加工。 7、浇注主传滚筒前后拖带滚筒基础。 8、加工主传滚筒到卸载滚筒之间的皮带机走廊栈桥。 9、本工程施工总顺序为：测量放线→设备开箱检查→胶带硫化→机头驱动装置→皮带机机尾安装→中间架槽型架及支腿安装→上下托辊安装 →胶带下放→胶带合环→试车。 第三章 施工布置 第一节 施工管理组织机构 为能保质保量按期完成项目工程我矿精心组织配备了强有力的施工管理人员和施工技术人员及安装专业队伍，其管理组织机构如下： 总负责人： 陈福华 技术负责人：袁静 安全负责人 ：赵永财 工...
