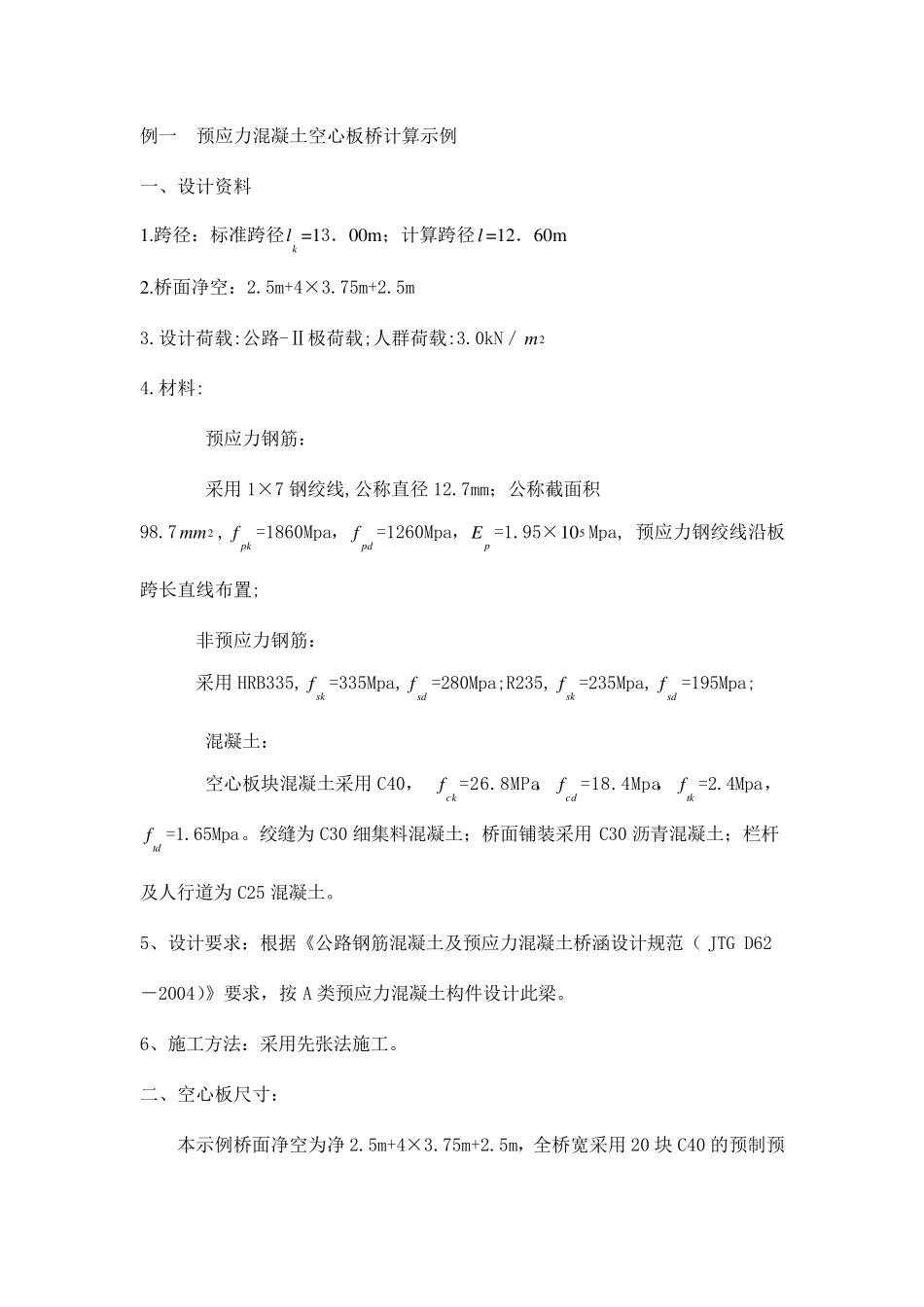

例一 预应力混凝土空心板桥计算示例 一、设计资料 1.跨径:标准跨径kl =13.00m ;计算跨径l =12.60m 2.桥面净空:2.5m+4×3.75m+2.5m 3.设计荷载:公路-Ⅱ极荷载;人群荷载:3.0kN/2m 4.材料: 预应力钢筋: 采用 1×7 钢绞线,公称直径12.7mm;公称截面积98.72mm ,pkf=1860Mpa,pdf=1260Mpa,pE =1.95×510 Mpa, 预应力钢绞线沿板跨长直线布置; 非预应力钢筋: 采用 HRB335,skf=335Mpa,sdf=280Mpa;R235,skf=235Mpa,sdf=195Mpa; 混凝土: 空心板块混凝土采用 C40, ckf=26.8MPa,cdf=18.4Mpa,tkf =2.4Mpa,tdf=1.65Mpa。绞缝为 C30 细集料混凝土;桥面铺装采用 C30 沥青混凝土;栏杆及人行道为 C25 混凝土。 5、设计要求:根据《公路钢筋混凝土及预应力混凝土桥涵设计规范( JTG D62-2004)》要求,按 A 类预应力混凝土构件设计此梁。 6、施工方法:采用先张法施工。 二、空心板尺寸: 本示例桥面净空为净2.5m+4×3.75m+2.5m,全桥宽采用 20 块 C40 的预制预应力混凝土空心板,每块空心板宽99cm,高62cm,空心板全长12.96m。全桥空心板横断面布置如图1-1,每块空心板截面及构造尺寸见图1-2。 图1-1 桥梁横断面(尺寸单位:cm) 图1-2 空心板截面构造及尺寸(尺寸单位:cm) 三、空心板毛截面几何特性计算 (一)毛截面面积A(参见图1-2) A=99×62 - 2×38×8 - 4×219 2-2×(21 ×7×2.5+7×2.5+ 21 ×7×5)=3174.3(2cm) (二)毛截面重心位置 全截面对 1/2 板高处的静矩: 板高21S=2×[ 21 ×2.5×7 ×(24+ 37 )+7×2.5×(24+ 27 )+ 21 ×7×5×(24- 37 )]=2181.7(cm 3) 绞缝的面积: A绞=2×( 21 ×2.5×7+2.5×7+ 21 ×5×7)=87.5(cm 2 ) 则毛截面重心离 1/2 板高的距离为: d=AS板高21=3.3 1 7 47.2 1 8 1=0.687(cm)≈0.7(cm)=7(mm)(向下移) 绞缝重心对 1/2 板高处的距离为: 绞d=5.8 77.2 1 8 1=24.9(cm) (三)空心板毛截面对其重心的惯矩I 由图 1-3,设每个挖空的半圆面积为A ' : A ' = 81  d 2 = 81  ×38 2 =567.1(cm 2 ) 半圆重心轴: y = 64 d =63 84=8.06(cm)=80.6(mm) 半圆对其自身重心轴O-O 的惯矩为 I ' : I=0.00686d4 =0.00686×38 4 =14304(cm 4 ) 则空心板毛截面对其重心轴的惯矩I 为: I=1 26 29 93+99×62×...
