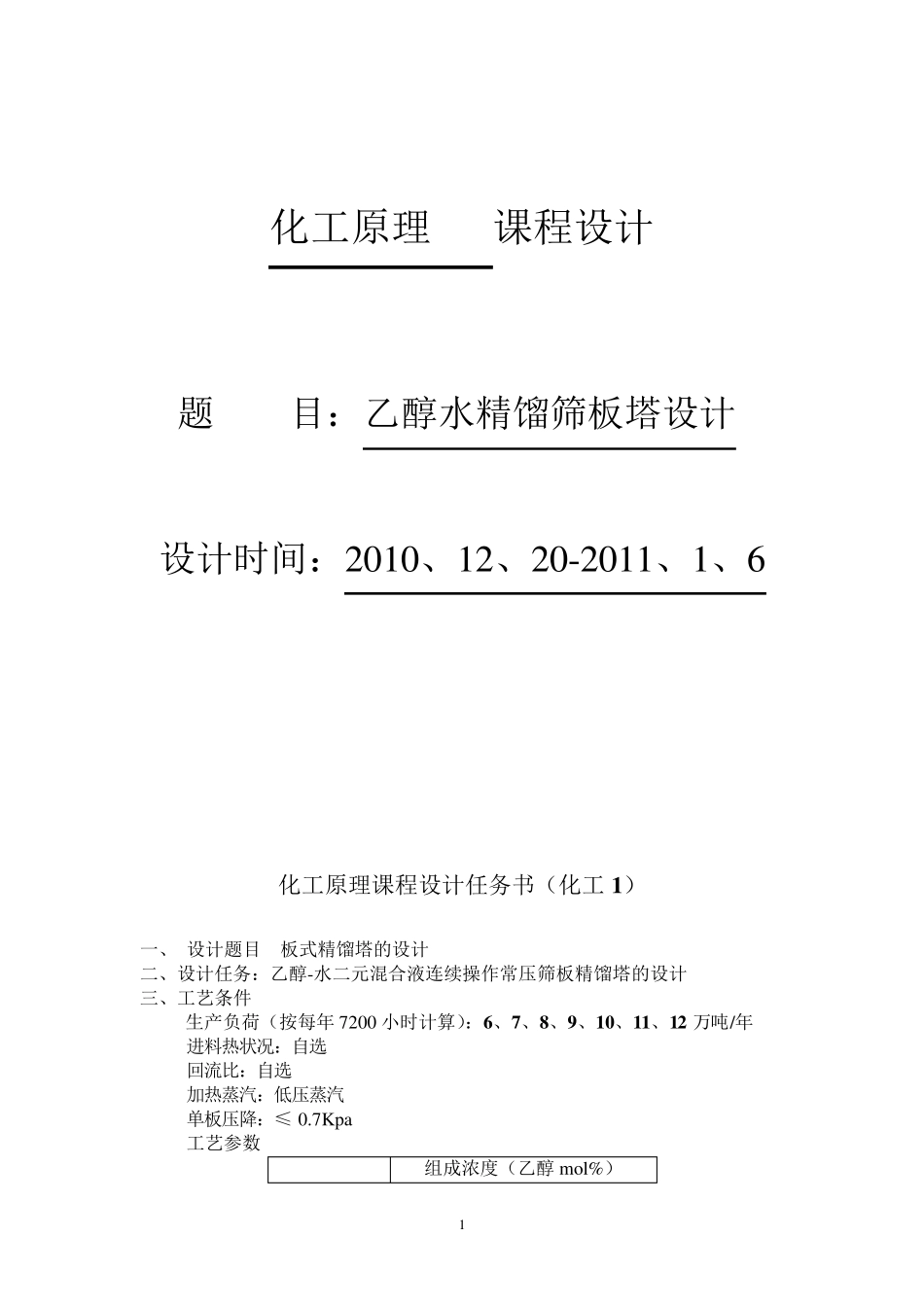

1 化工原理 课程设计 题 目：乙醇水精馏筛板塔设计 设计时间：2010、12、20-2011、1、6 化工原理课程设计任务书（化工1 ） 一、 设计题目 板式精馏塔的设计 二、设计任务：乙醇-水二元混合液连续操作常压筛板精馏塔的设计 三、工艺条件 生产负荷（按每年7200 小时计算）：6 、7 、8 、9 、1 0 、1 1 、1 2 万吨/年 进料热状况：自选 回流比：自选 加热蒸汽：低压蒸汽 单板压降：≤ 0.7Kpa 工艺参数 组成浓度（乙醇mol%） 2 塔顶 78 加料板 28 塔底 0.04 四、设计内容 1.确定精馏装置流程，绘出流程示意图。 2.工艺参数的确定 基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率，实际塔板数等。 3.主要设备的工艺尺寸计算 板间距，塔径，塔高，溢流装置，塔盘布置等。 4.流体力学计算 流体力学验算，操作负荷性能图及操作弹性。 5.主要附属设备设计计算及选型 塔顶全凝器设计计算：热负荷，载热体用量，选型及流体力学计算。 料液泵设计计算：流程计算及选型。 管径计算。 五、设计结果总汇 六、主要符号说明 七、参考文献 八、图纸要求 1、工艺流程图一张(A2 图纸) 2、主要设备工艺条件图（A2 图纸） 目录 前言 .................................................................................................................................................. 4 1 概述 ............................................................................................................................................... 5 1.1 设计目的 ............................................................................................................................ 5 1.2 塔设备简介 ........................................................................................................................ 6 2 设计说明书 .................................................................................................................................... 7 2.1 流程简介 ............................................................................................................................ 7 2.2 工艺参数选择 .................................................................
