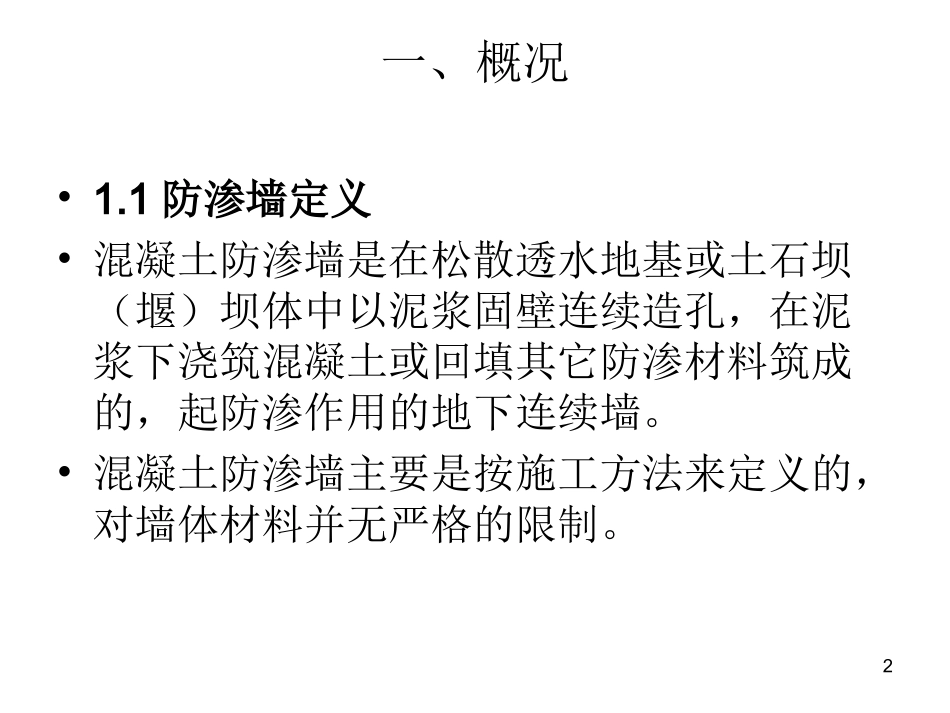

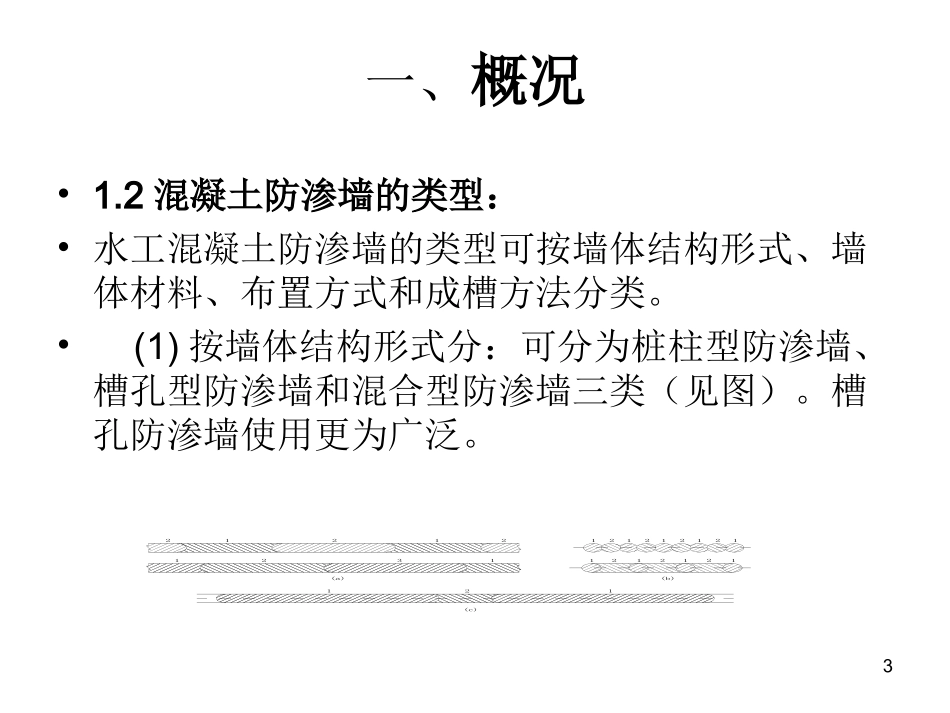

防渗墙施工工艺2一、概况•1.1防渗墙定义•混凝土防渗墙是在松散透水地基或土石坝（堰）坝体中以泥浆固壁连续造孔，在泥浆下浇筑混凝土或回填其它防渗材料筑成的，起防渗作用的地下连续墙。•混凝土防渗墙主要是按施工方法来定义的，对墙体材料并无严格的限制。3一、概况•1.2混凝土防渗墙的类型：•水工混凝土防渗墙的类型可按墙体结构形式、墙体材料、布置方式和成槽方法分类。•(1)按墙体结构形式分：可分为桩柱型防渗墙、槽孔型防渗墙和混合型防渗墙三类（见图）。槽孔防渗墙使用更为广泛。1221221312112121211211212121(a)(b)(c)4一、概况•(2)按墙体材料分：主要有普通混凝土防渗墙、钢筋混凝土防渗墙、粘土混凝土防渗墙、塑性混凝土防渗墙和灰浆防渗墙。•(3)按布置方式分：可分为嵌固式防渗墙、悬挂式防渗墙和组合式防渗墙。•(4)按成槽方法分：主要有钻挖成槽防渗墙、铣切成槽防渗墙、射水成槽防渗墙和锯槽防渗墙。一、概况•1.3防渗墙工序水电及交通准备场地平整加固构筑导墙与施工平台安装挖槽机械一期槽孔建造终孔验收清孔换浆清孔验收拔出接头管或钻凿接头孔二期槽孔施工浇筑混凝土混凝土搅拌运输安设混凝土搅拌运输系统储备水泥砂石下设接头管、钢筋笼、观测仪器、灌浆管、浇筑导管等观测仪器装备准备钢筋笼加工钢筋场平整泥浆回收净化废浆渣土排弃清孔泥浆造孔泥浆制浆安设泥浆系统二、施工准备•2.1施工准备的内容•混凝土防渗墙施工准备的内容主要包括下列内容：•(1)收集、研究有关施工要求、施工条件的文件、图纸、资料和标准；•(2)根据批准的设计文件和施工合同，编制施工组织设计和施工细则；•(3)施工场地准备；•(4)设置防渗墙中心线定位点、水准基点和导墙沉陷观测点；•(5)修建导墙和施工平台（见下图）；•(6)修建和安装施工铺助设施；•(7)进行墙体材料和固壁泥浆的配合比试验，并选定施工配合比和原材料；•(8)补充地质勘探。设计阶段的勘探孔密度一般不能满足防渗墙施工的需要，为保证墙底嵌岩质量，应在原有勘探孔的基础上进行补充勘探，加密勘探孔。•图1：施工平台布置图三、泥浆制备•制浆站的位置应尽量靠近防渗墙施工现场，并应尽量设置在地势较高的位置，以便于自流供浆。制浆站场地应尽量开阔、平坦，以便于卸运、存储土料。•当使用粘土泥浆时，制浆站主要包括粘土料场、配料平台、制浆平台、储浆池、供应管路、供水管路等设施。一般每台双轴卧式搅拌机平均占地面积40～45m2。其典型布置下图。使用膨润土制浆时，制浆站布置大体相同，面积可以减小一些。图2：制浆站典型布置图四、混凝土制备•防渗墙施工的混凝土搅拌和运输系统应满足《防渗墙墙施工规范》（DL-T5199-2004）的要求，即浇筑时槽孔内混凝土面上升速度不宜小于2m/h，混凝土的拌合运输能力应不小于最大计划浇筑强度的1.5倍，在浇筑过程因故中断的时间不宜超过40min。•根据工程特点可选用自制混凝土或采用商品混凝土•搅拌站的型式应根据每个工程所在的位置、工程规模而定。工程规模较小、宜设置简易的拌合站，采用人工上料和翻斗车方式运输混凝土。若工程规模、浇筑强度较大，应设置自动化或半自动化搅拌站，并使用混凝土搅拌运输车。五、常用的成槽设备•防渗墙的造孔机械很多，几乎各式钻井的机械都可以用作防渗墙施工，但各种机械适用的施工方法、地层条件和工作效率有很大不同，这里介绍几种使用较多的成槽机械。5.1、钢绳冲击钻机5.2抓斗钻机（SG30型）5.2抓斗钻机（宝俄BG型）5.3液压双轮铣槽机5.3液压双轮铣槽机（铣齿部件图）六、墙体材料•防渗墙墙体材料根据其抗压强度和弹性模量，可以分为刚性材料和柔性材料。•刚性材料一般抗压强度大于5MPa，弹性模量大于1000MPa，有普通混凝土（包括钢筋混凝土）、粘土混凝土、粉煤灰混凝土等。•柔性材料一般抗压强度小于5MPa，弹性模量小于1000MPa，有塑性混凝土（砂浆）、自凝灰浆、固化灰浆等。七、防渗墙造孔•造孔是防渗墙施工中的主要工序，它受地层等自然条件影响最大，是影响工期、工程成本，甚至决定工程成败的重要因素。•防渗墙施工技术的进步主要是体现在造孔水平上。防渗墙施工的风险和潜力也主要取决于造孔的成...
