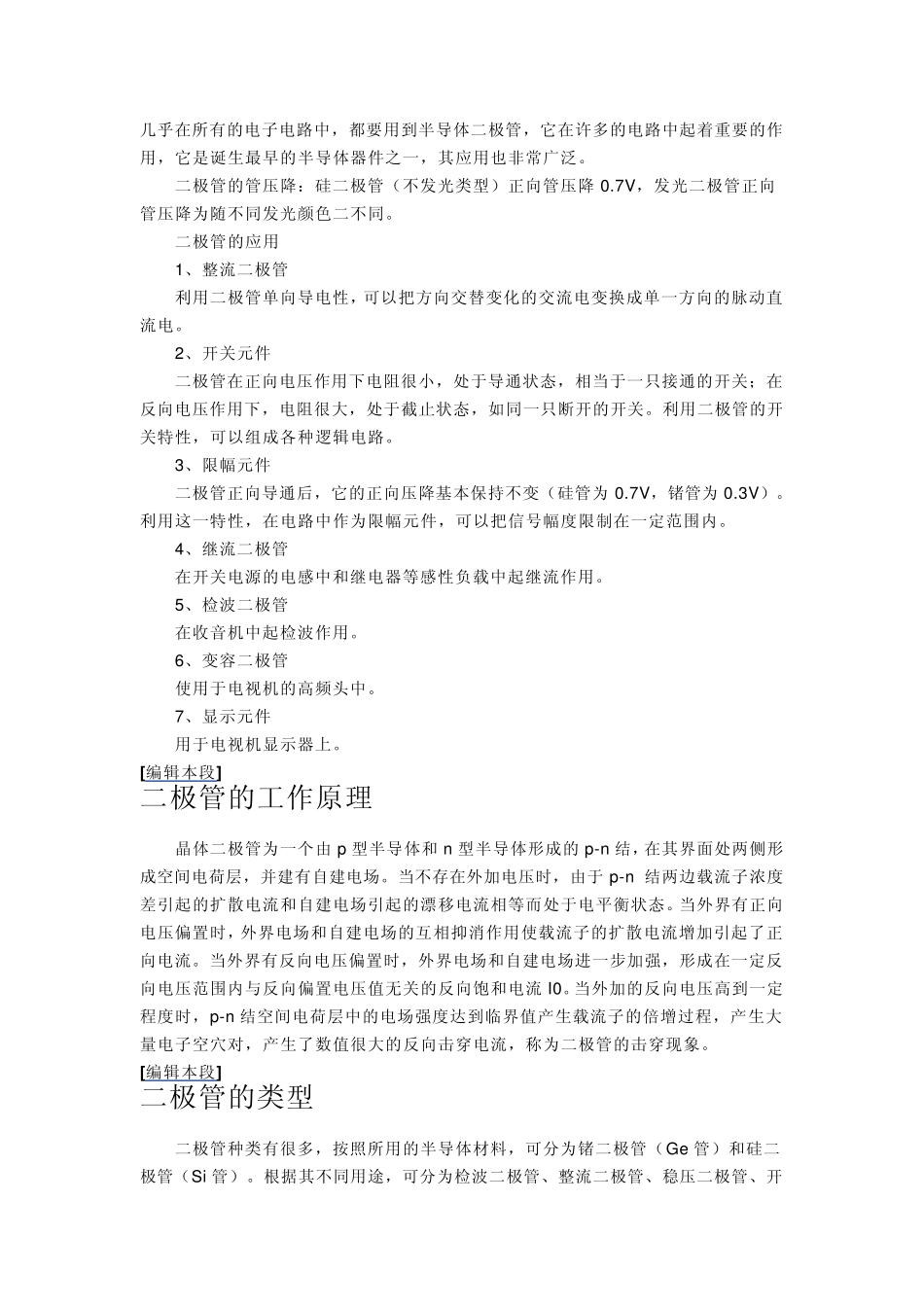

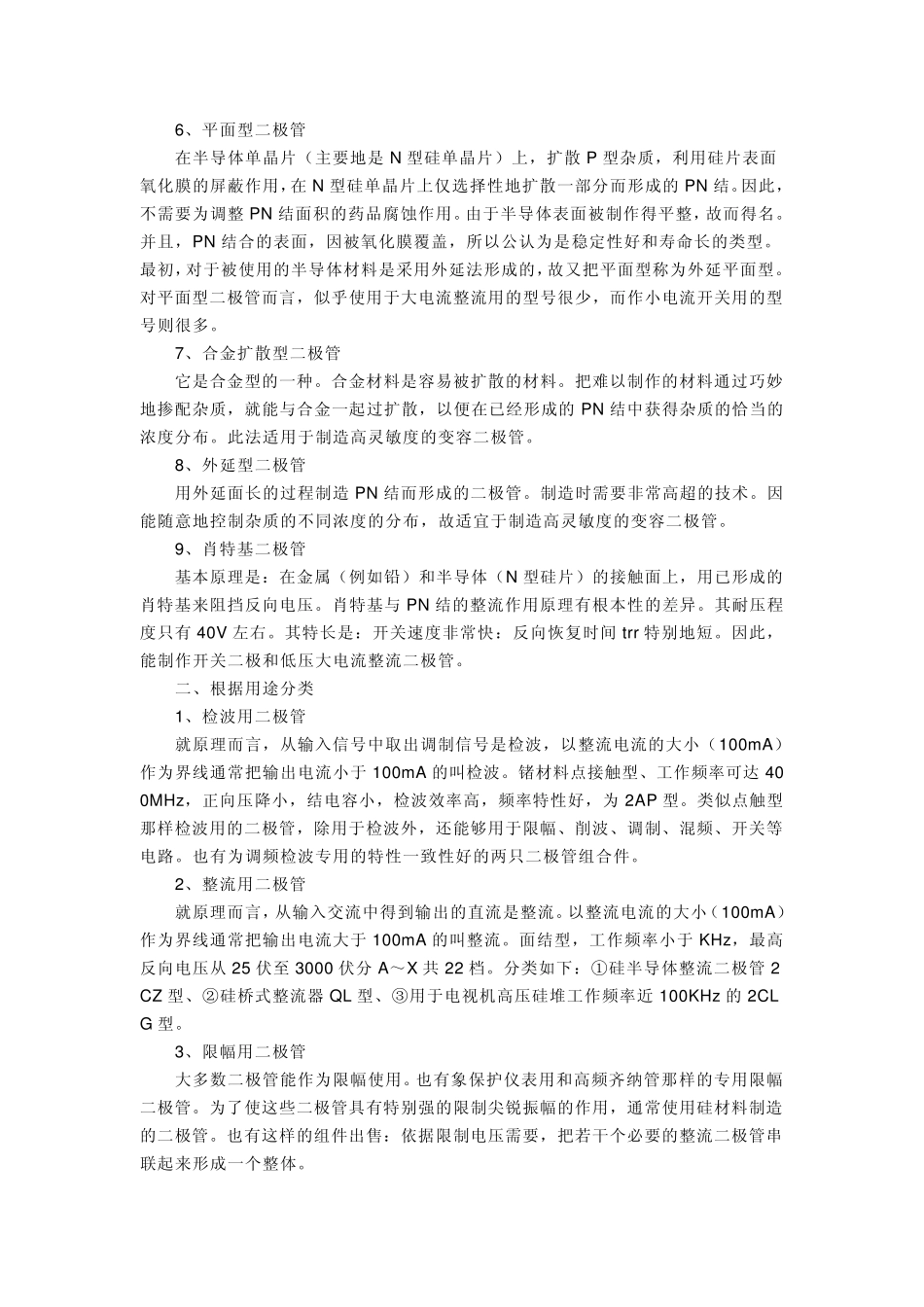

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。 二极管的管压降：硅二极管（不发光类型）正向管压降0.7V，发光二极管正向管压降为随不同发光颜色二不同。 二极管的应用 1、整流二极管 利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。 2、开关元件 二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。 3、限幅元件 二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。 4、继流二极管 在开关电源的电感中和继电器等感性负载中起继流作用。 5、检波二极管 在收音机中起检波作用。 6、变容二极管 使用于电视机的高频头中。 7、显示元件 用于电视机显示器上。 [编辑本段] 二极管的工作原理 晶体二极管为一个由 p 型半导体和 n 型半导体形成的p -n 结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于 p -n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流 I0。当外加的反向电压高到一定程度时，p -n 结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。 [编辑本段] 二极管的类型 二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge 管）和硅二极管（Si 管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN 结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用...
