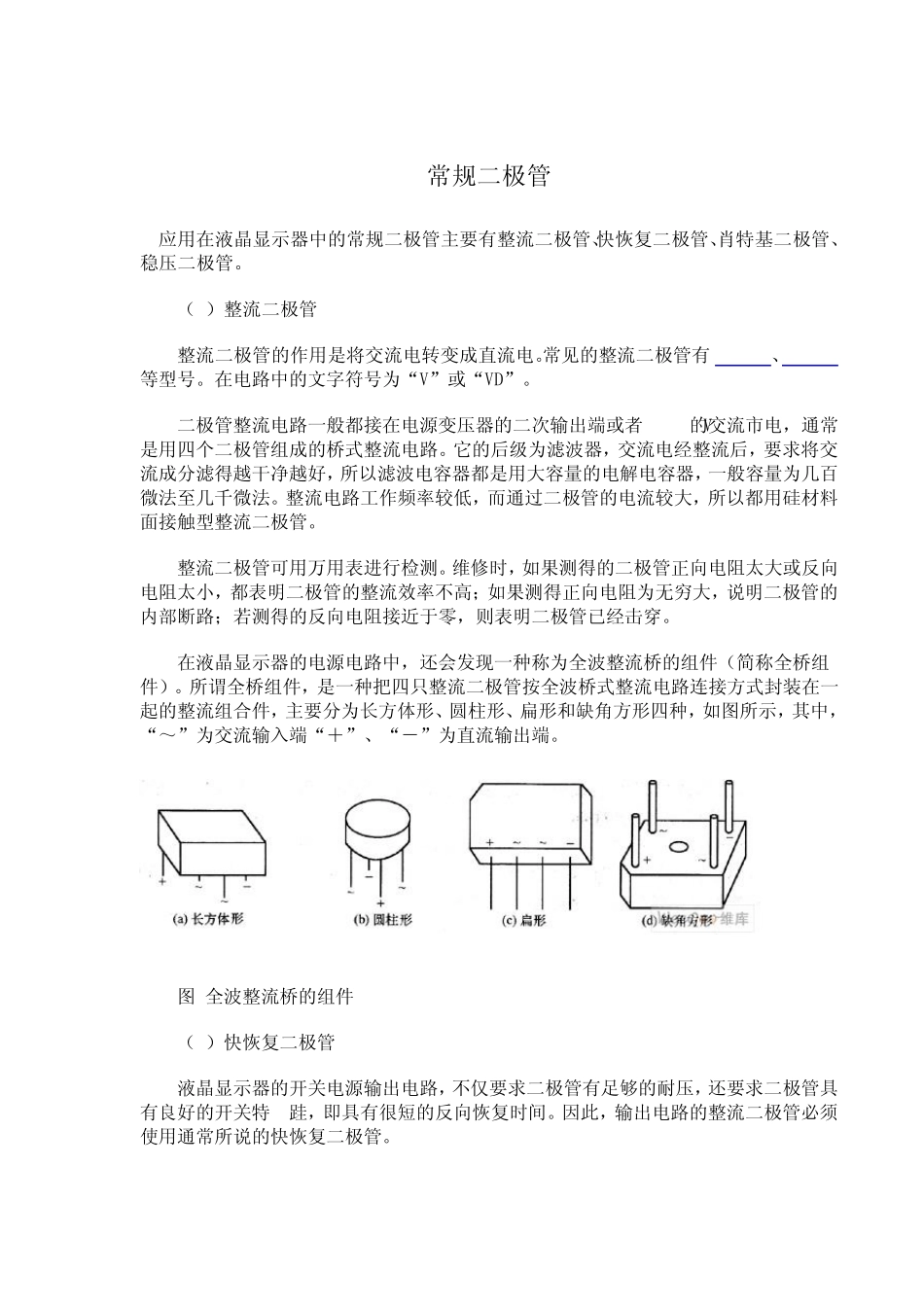

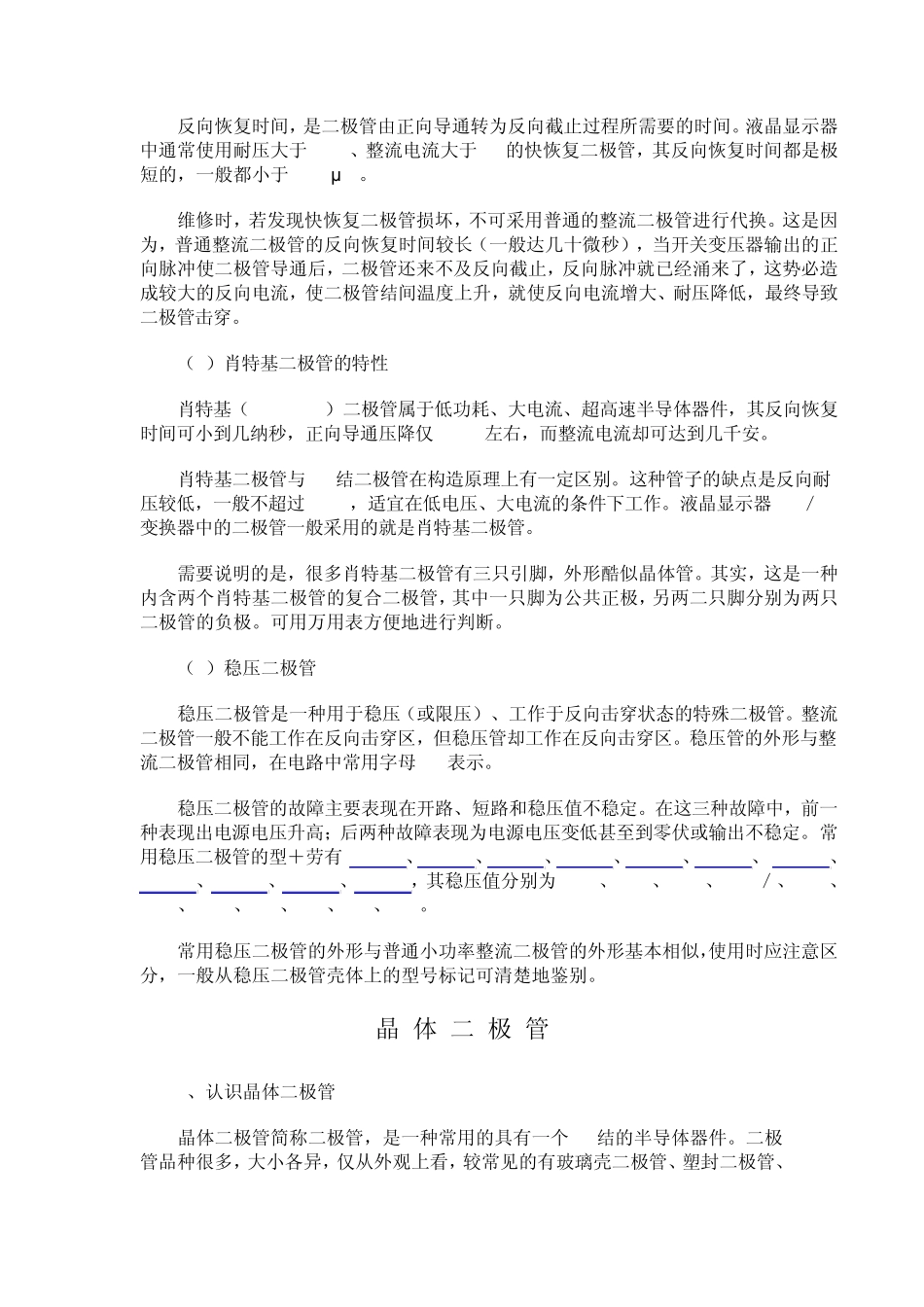

常规二极管 ............................................... 2 晶 体 二 极 管 ........................................... 3 稳 压 二 极 管 ........................................... 5 发 光 二 极 管 ........................................... 6 晶体三极管 ............................................... 7 常规二极管 应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。 (1)整流二极管 整流二极管的作用是将交流电转变成直流电。常见的整流二极管有1N4001、1N5401等型号。在电路中的文字符号为“V”或“VD”。 二极管整流电路一般都接在电源变压器的二次输出端或者 220V的交流市电,通常是用四个二极管组成的桥式整流电路。它的后级为滤波器,交流电经整流后,要求将交流成分滤得越干净越好,所以滤波电容器都是用大容量的电解电容器,一般容量为几百微法至几千微法。整流电路工作频率较低,而通过二极管的电流较大,所以都用硅材料面接触型整流二极管。 整流二极管可用万用表进行检测。维修时,如果测得的二极管正向电阻太大或反向电阻太小,都表明二极管的整流效率不高;如果测得正向电阻为无穷大,说明二极管的内部断路;若测得的反向电阻接近于零,则表明二极管已经击穿。 在液晶显示器的电源电路中,还会发现一种称为全波整流桥的组件(简称全桥组件)。所谓全桥组件,是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件,主要分为长方体形、圆柱形、扁形和缺角方形四种,如图所示,其中,“~”为交流输入端“+”、“-”为直流输出端。 图 全波整流桥的组件 (2)快恢复二极管 液晶显示器的开关电源输出电路,不仅要求二极管有足够的耐压,还要求二极管具有良好的开关特J跬,即具有很短的反向恢复时间。因此,输出电路的整流二极管必须使用通常所说的快恢复二极管。 反向恢复时间,是二极管由正向导通转为反向截止过程所需要的时间。液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管,其反向恢复时间都是极短的,一般都小于0.5 μ s。 维修时,若发现快恢复二极管损坏,不可采用普通的整流二极管进行代换。这是因为,普通整流二极管的反向恢复时间较长(一般达几十微秒),当开关变压器输出的正向脉冲使二极管导通后,二极管还来不及反向截止,反向脉冲就已经涌来了,这势必造成较大的...
