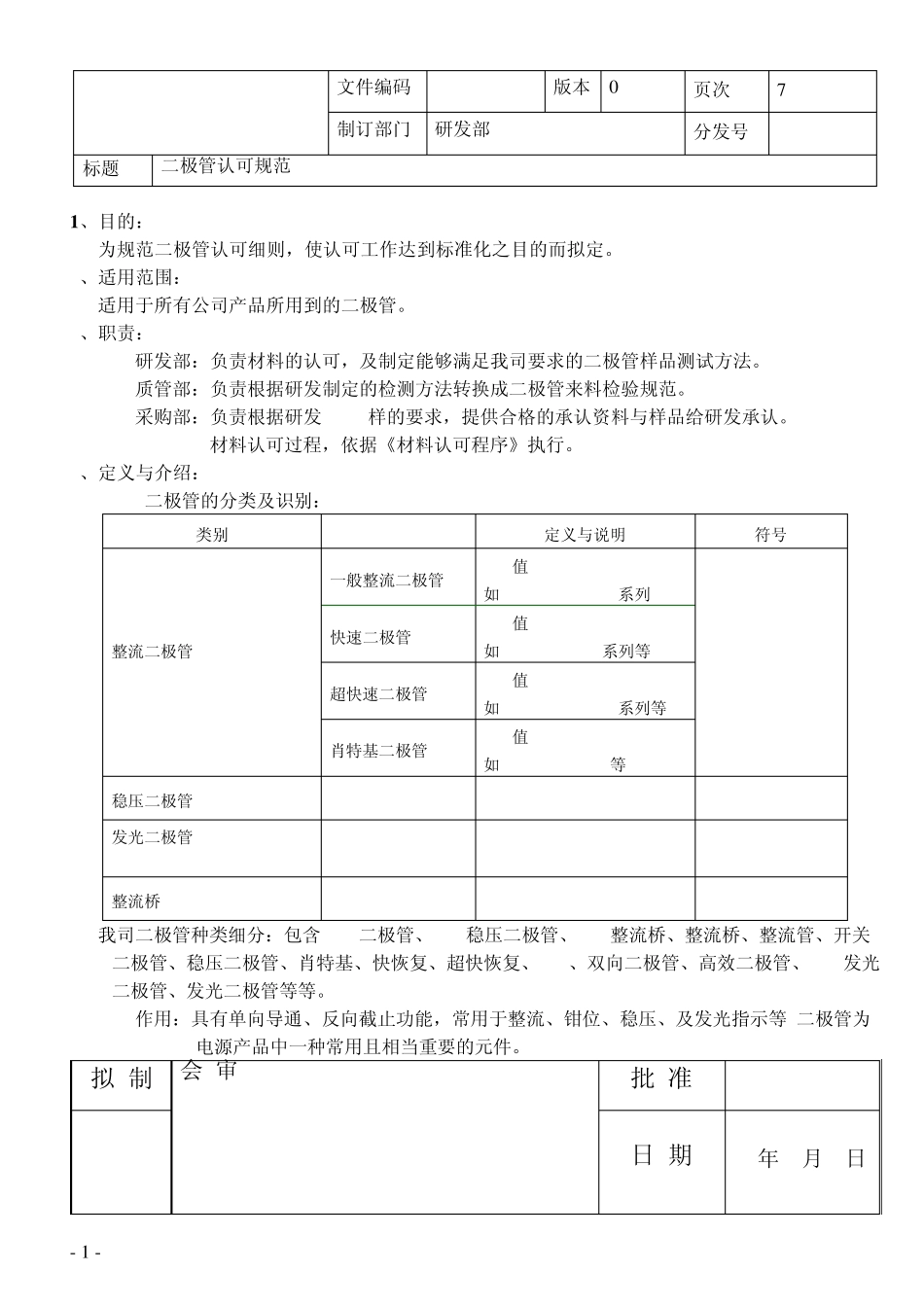

文件编码 版本 0 页次 7 制订部门 研发部 分发号 标题 二极管认可规范 - 1 - 1、目的： 为规范二极管认可细则，使认可工作达到标准化之目的而拟定。 2、适用范围： 适用于所有公司产品所用到的二极管。 3、职责： 3.1.研发部：负责材料的认可，及制定能够满足我司要求的二极管样品测试方法。 3.2.质管部：负责根据研发制定的检测方法转换成二极管来料检验规范。 3.3.采购部：负责根据研发CALL样的要求，提供合格的承认资料与样品给研发承认。 材料认可过程，依据《材料认可程序》执行。 4、定义与介绍： 4.1. 二极管的分类及识别： 类别 定义与说明 符号 整流二极管 (Rectifying Tube) 一般整流二极管 Trr值>750ns, 如:1N4001~1N4007系列 快速二极管 Trr值 100ns~750ns, 如:FR101~FR107系列等 超快速二极管 Trr值 15ns~100ns, 如:UF1001~UF1007系列等 肖特基二极管 Trr值<10ns, 如:SB260, SB310等 稳压二极管(Zener Diode) 发光二极管 (Light Emitting Diode) 整流桥(Bridge Diode) 我司二极管种类细分：包含 SMD二极管、SMD稳压二极管、SMD整流桥、整流桥、整流管、开关二极管、稳压二极管、肖特基、快恢复、超快恢复、TVS、双向二极管、高效二极管、SMD发光二极管、发光二极管等等。 4.2.作用：具有单向导通、反向截止功能，常用于整流、钳位、稳压、及发光指示等.二极管为电源产品中一种常用且相当重要的元件。 拟 制 会 审: 批 准 日 期 年 月 日 文件编码 版本 0 页次 7 制订部门 研发部 分发号 标题 二极管认可规范 - 2 - 4.3.整流二极管、整流桥等的主要参数及其定义说明： 参数名称 常用符号 定义与说明 反向工作峰值电压 VRWM 反向电压的最大瞬时值，不包括所有重复和不重复瞬态电压 反向重复峰值电压 VRRM 反向电压的最大瞬时值，包括所有的得利瞬态电压，但不包括所有的不重复瞬态电压 反向不重复峰值电压 VRMS 任何反向不重复电压的最大瞬时值 击穿电压 V(BR) 在发生击穿区域内的电压 正向平均电流 (对单只二极管) IF(AV) 整个周期内正向电流的平均值 整流平均输出电流 (对硅桥式整流器) IO 整个周期内整流输出电流的平均值 正向峰值电压 VFM 在正向电流为规定数值时电压最大值 反向峰值电流 IRRM1 在 Ta=25℃，无正耗散，额定反向重复峰值电压 VRRM时，反向峰值电流 IRM的最大值 IRRM2 在 Ta=规定的高温下，无...
