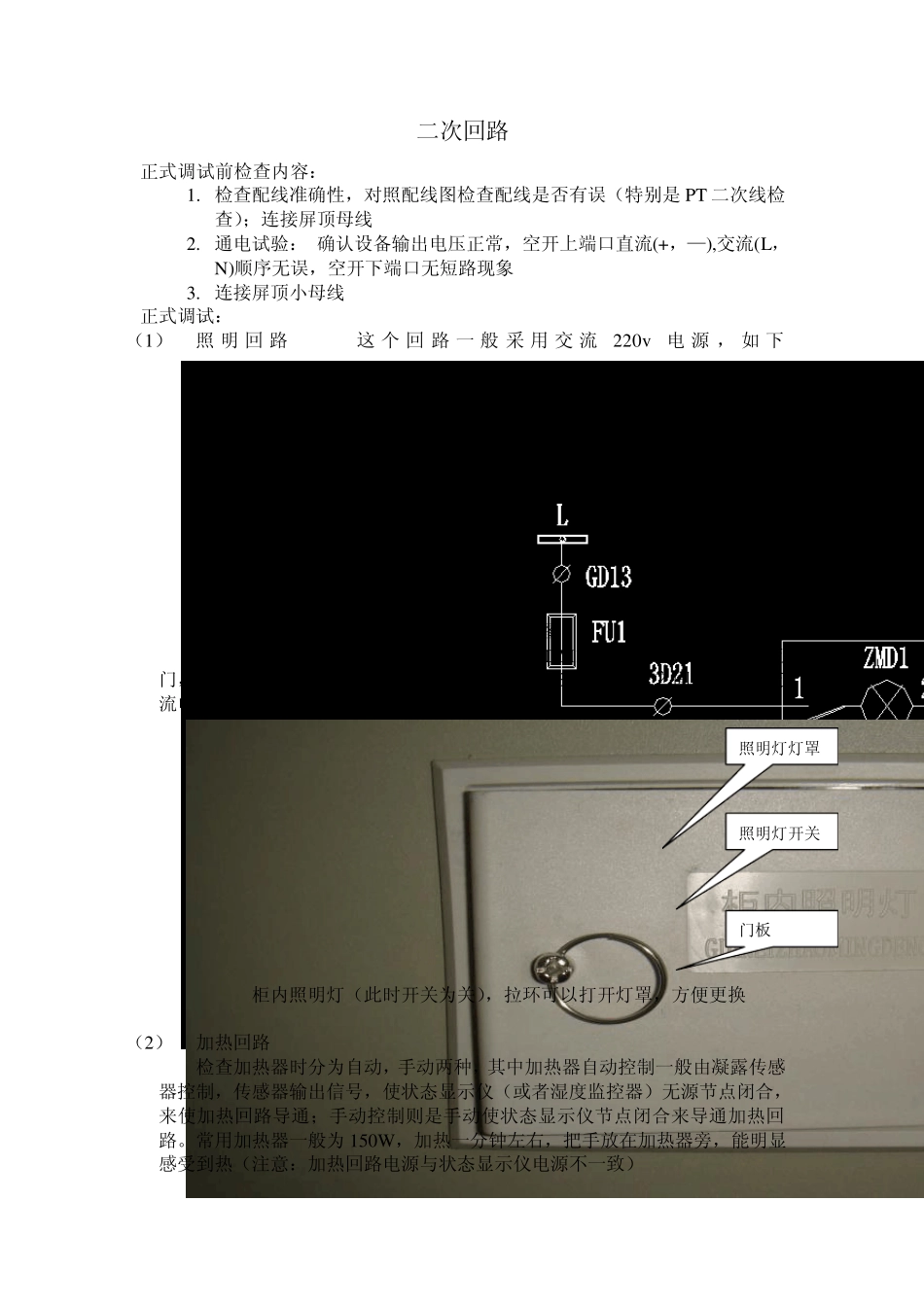

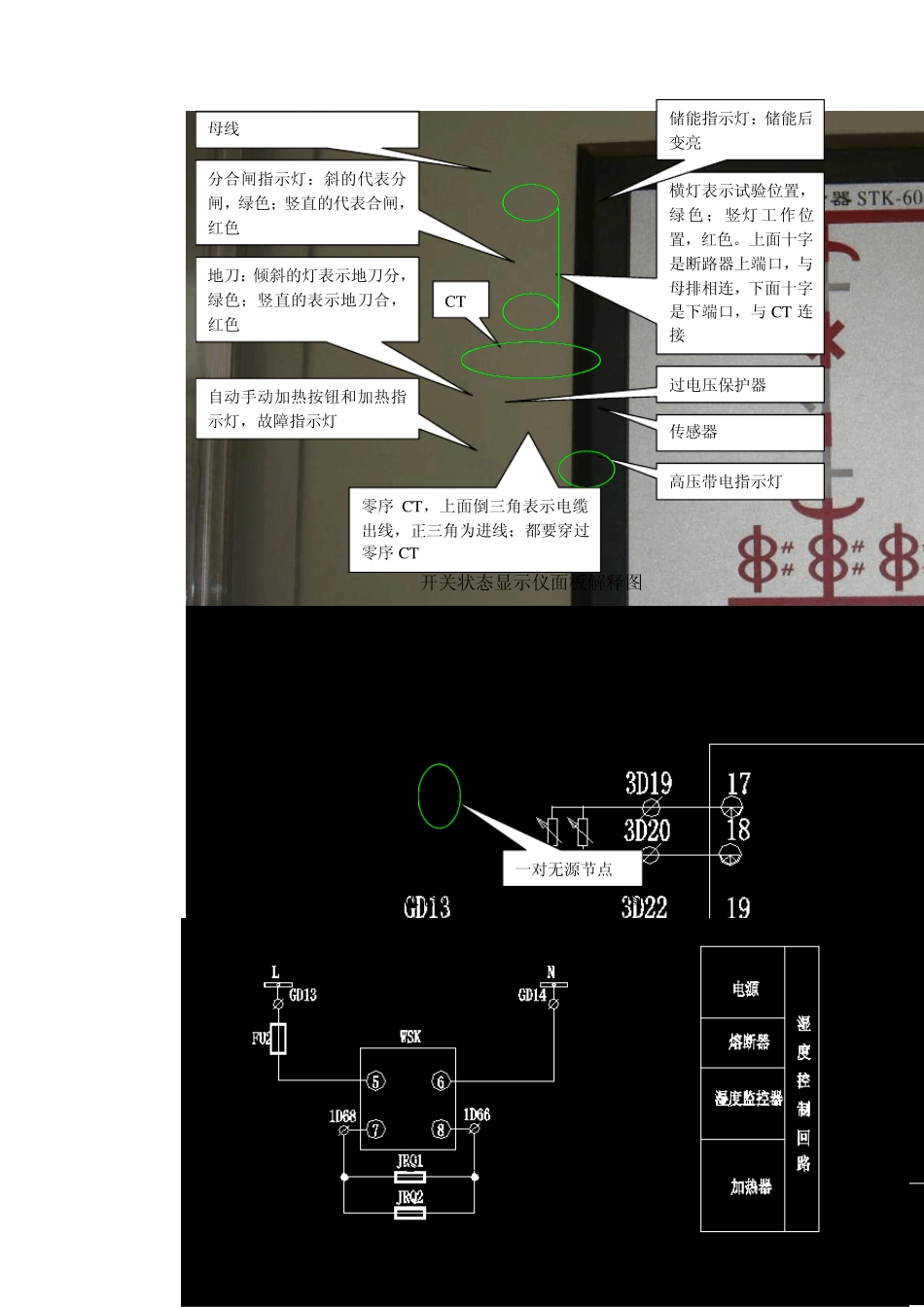

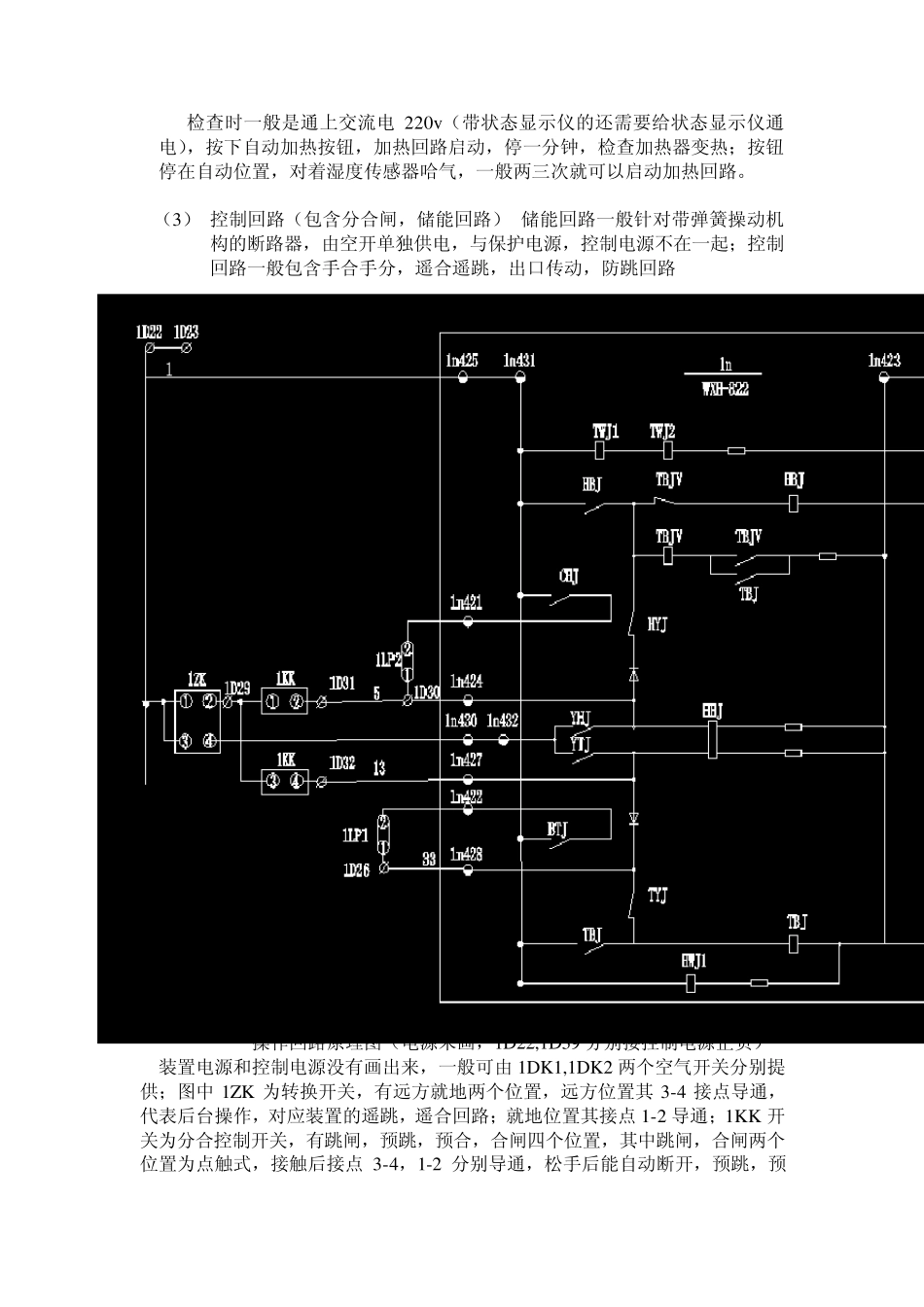

二次回路 正式调试前检查内容： 1. 检查配线准确性，对照配线图检查配线是否有误（特别是PT 二次线检查）；连接屏顶母线 2. 通电试验： 确认设备输出电压正常，空开上端口直流(+，—),交流(L，N)顺序无误，空开下端口无短路现象 3. 连接屏顶小母线 正式调试： （1） 照明 回路 这 个 回路一 般 采 用 交 流220v 电源 ，如 下 照明回路原理图 其中 L,N 为交流电源，FU1 为保险开关，ZDM1（1 号照明灯）安装于柜门，其外壳有开关，用来控制照明灯，试验时，在屏顶L，N 之间加上220 交流电，推上保险 FU1，挨个柜子检查照明灯回路； 柜内照明灯（此时开关为关），拉环可以打开灯罩，方便更换 （2） 加热回路 检查加热器时分为自动，手动两种，其中加热器自动控制一般由凝露传感器控制，传感器输出信号，使状态显示仪（或者湿度监控器）无源节点闭合，来使加热回路导通；手动控制则是手动使状态显示仪节点闭合来导通加热回路。常用加热器一般为 150W，加热一分钟左右，把手放在加热器旁，能明显感受到热（注意：加热回路电源与状态显示仪电源不一致） 照明灯开关 照明灯灯罩 门板 开关状态显示仪面板解释图 带开关状态显示仪的加热回路原理图 不带状态显示仪的加热回路原理图 状态显示仪背后端子 凝露传感器 一对无源节点 高压带电指示灯 横灯表示试验位置，绿色；竖灯工作位置，红色。上面十字是断路器上端口，与母排相连，下面十字是下端口，与 CT 连接 地刀：倾斜的灯表示地刀分，绿色；竖直的表示地刀合，红色 自动手动加热按钮和加热指示灯，故障指示灯 分合闸指示灯：斜的代表分闸，绿色；竖直的代表合闸，红色 母线 储能指示灯：储能后变亮 CT 传感器 零序 CT，上面倒三角表示电缆出线，正三角为进线；都要穿过零序 CT 过电压保护器 检查时一般是通上交流电220v（带状态显示仪的还需要给状态显示仪通电），按下自动加热按钮，加热回路启动，停一分钟，检查加热器变热；按钮停在自动位置，对着湿度传感器哈气，一般两三次就可以启动加热回路。 （3） 控制回路（包含分合闸，储能回路） 储能回路一般针对带弹簧操动机构的断路器，由空开单独供电，与保护电源，控制电源不在一起；控制回路一般包含手合手分，遥合遥跳，出口传动，防跳回路 操作回路原理图（电源未画，1D22,1D39 分别接控制电源正负） 装置电源和控制电源没有画出来，一般可由 1DK1,1DK2 两个空气开关分别...
