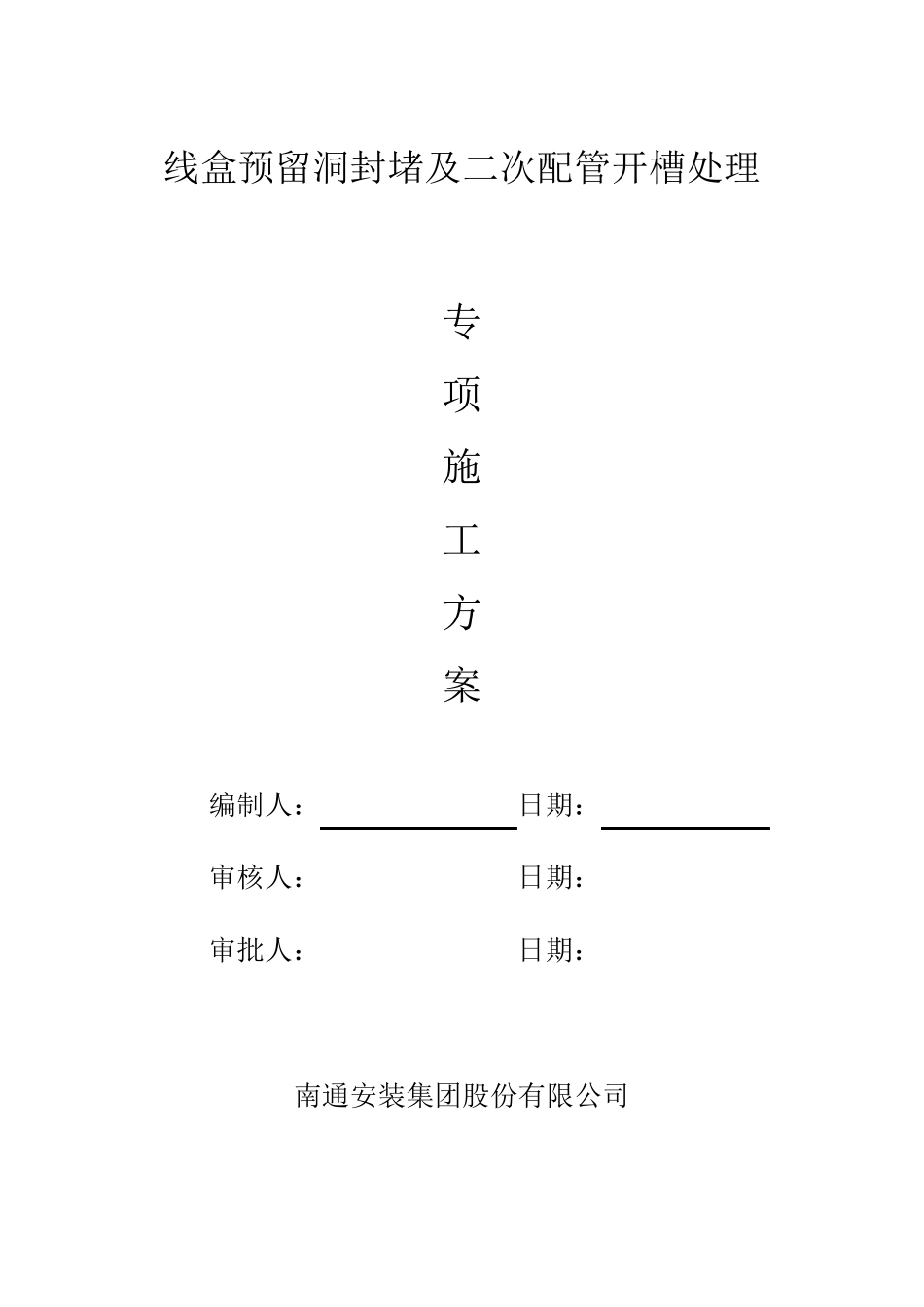

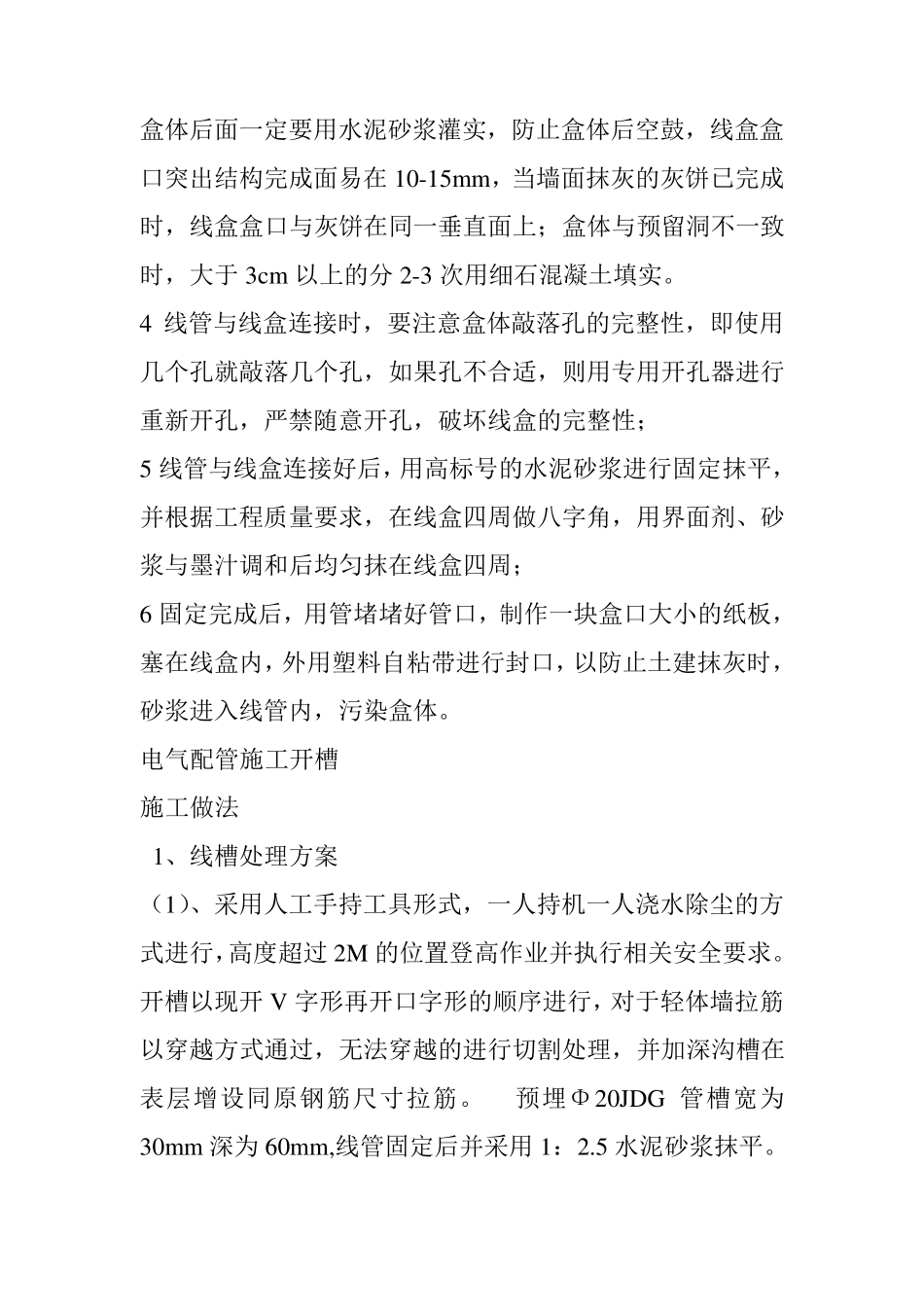

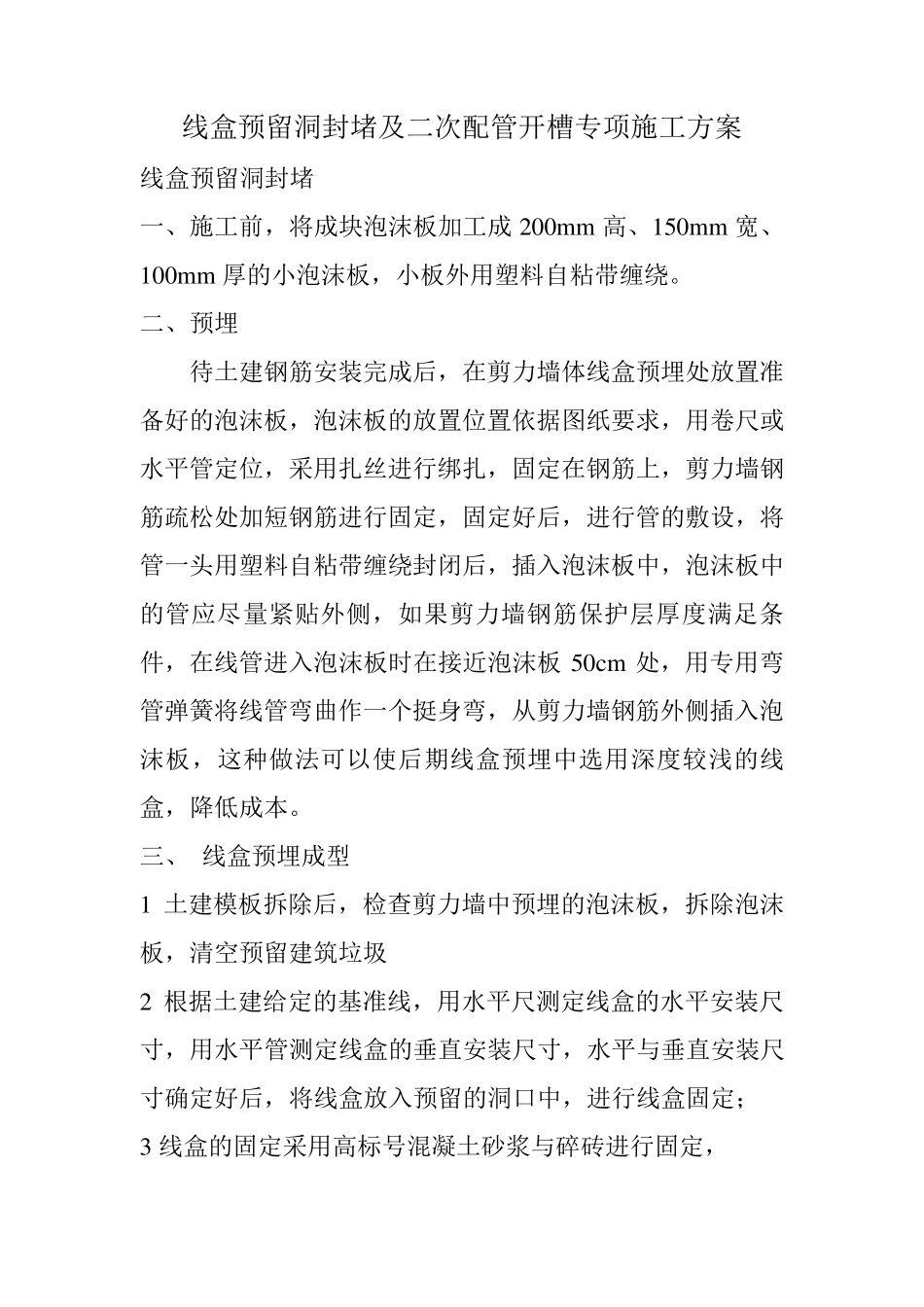

线盒预留洞封堵及二次配管开槽处理 专 项 施 工 方 案 编制人： 日期： 审核人： 日期： 审批人： 日期： 南通安装集团股份有限公司 线盒预留洞封堵及二次配管开槽专项施工方案 线盒预留洞封堵 一、施工前，将成块泡沫板加工成 200m m 高、150m m 宽、100m m 厚的小泡沫板，小板外用塑料自粘带缠绕。 二、预埋 待土建钢筋安装完成后，在剪力墙体线盒预埋处放置准备好的泡沫板，泡沫板的放置位置依据图纸要求，用卷尺或水平管定位，采用扎丝进行绑扎，固定在钢筋上，剪力墙钢筋疏松处加短钢筋进行固定，固定好后，进行管的敷设，将管一头用塑料自粘带缠绕封闭后，插入泡沫板中，泡沫板中的管应尽量紧贴外侧，如果剪力墙钢筋保护层厚度满足条件，在线管进入泡沫板时在接近泡沫板 50cm 处，用专用弯管弹簧将线管弯曲作一个挺身弯，从剪力墙钢筋外侧插入泡沫板，这种做法可以使后期线盒预埋中选用深度较浅的线盒，降低成本。 三、 线盒预埋成型 1 土建模板拆除后，检查剪力墙中预埋的泡沫板，拆除泡沫板，清空预留建筑垃圾 2 根据土建给定的基准线，用水平尺测定线盒的水平安装尺寸，用水平管测定线盒的垂直安装尺寸，水平与 垂直安装尺寸确 定好后，将线盒放入预留的洞口 中，进行线盒固定； 3 线盒的固定采用高标 号 混 凝 土砂 浆 与 碎 砖 进行固定， 盒体后面一定要用水泥砂浆灌实，防止盒体后空鼓，线盒盒口突出结构完成面易在 10-15m m ，当墙面抹灰的灰饼已完成时，线盒盒口与灰饼在同一垂直面上；盒体与预留洞不一致时，大于 3cm 以上的分 2-3 次用细石混凝土填实。 4 线管与线盒连接时，要注意盒体敲落孔的完整性，即使用几个孔就敲落几个孔，如果孔不合适，则用专用开孔器进行重新开孔，严禁随意开孔，破坏线盒的完整性； 5 线管与线盒连接好后，用高标号的水泥砂浆进行固定抹平，并根据工程质量要求，在线盒四周做八字角，用界面剂、砂浆与墨汁调和后均匀抹在线盒四周； 6 固定完成后，用管堵堵好管口，制作一块盒口大小的纸板，塞在线盒内，外用塑料自粘带进行封口，以防止土建抹灰时，砂浆进入线管内，污染盒体。 电气配管施工开槽 施工做法 1、线槽处理方案 （1）、采用人工手持工具形式，一人持机一人浇水除尘的方式进行，高度超过2M 的位置登高作业并执行相关安全要求。 开槽以现开 V 字形再开口字形的顺序进行，对于轻体墙拉筋以穿越方式通过，无法穿越的进行...
