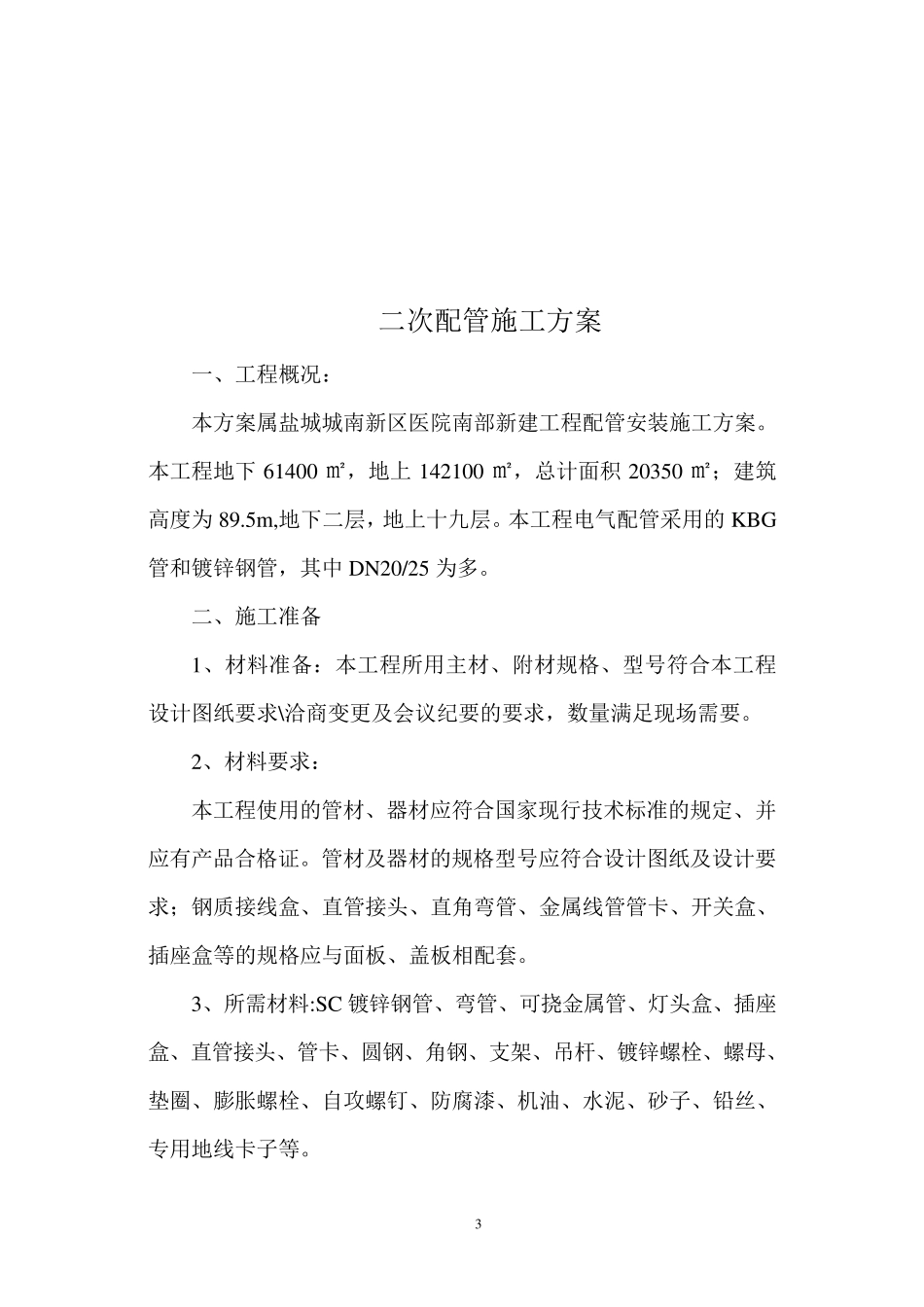

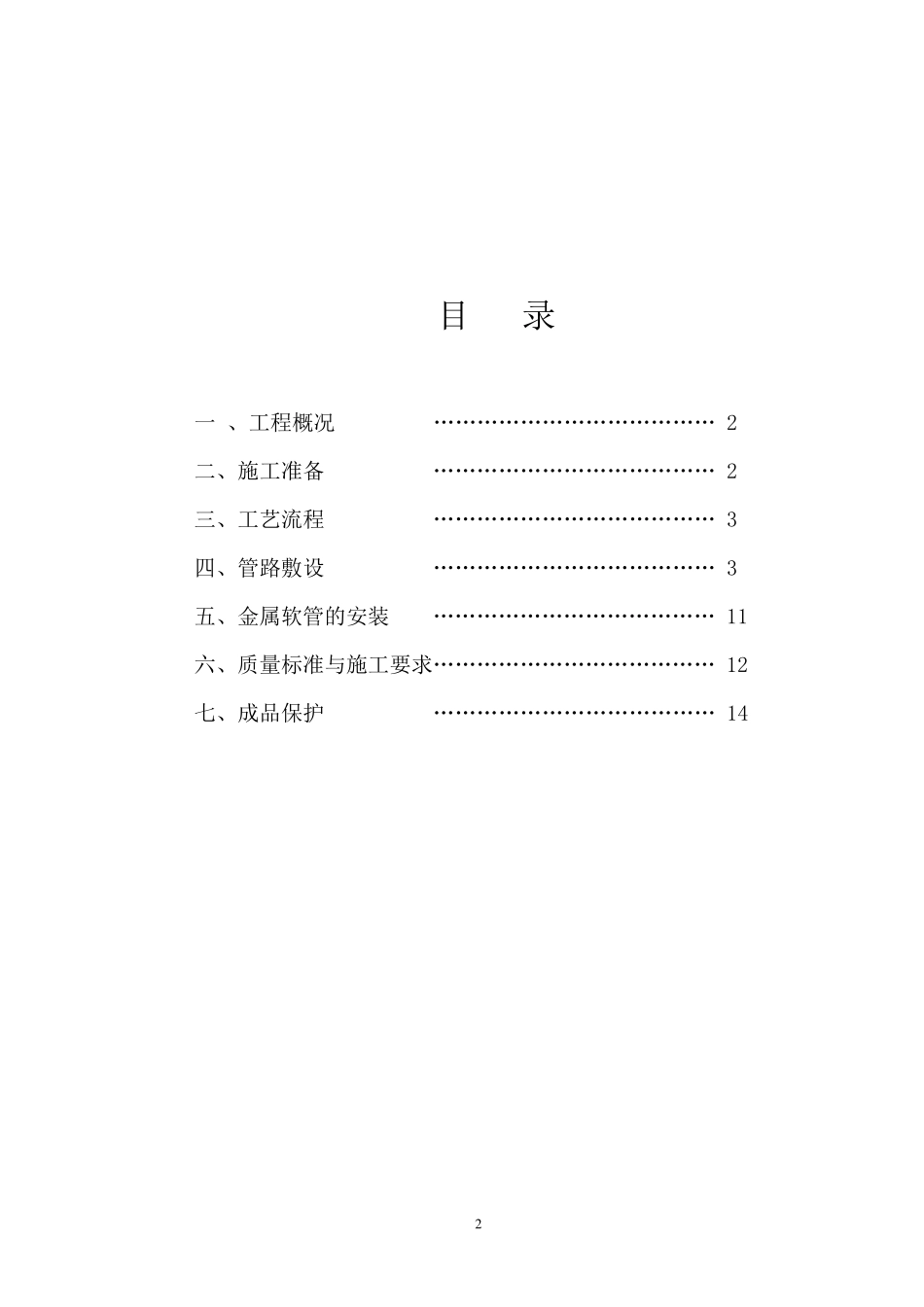

1 配 管 安 装 施 工 方 案 2 目 录 一 、工程概况 ………………………………… 2 二、施工准备 ………………………………… 2 三、工艺流程 ………………………………… 3 四、管路敷设 ………………………………… 3 五、金属软管的安装 ………………………………… 11 六、质量标准与施工要求………………………………… 12 七、成品保护 ………………………………… 14 3 二次配管施工方案 一、工程概况： 本方案属盐城城南新区医院南部新建工程配管安装施工方案。本工程地下 61400 ㎡，地上 142100 ㎡，总计面积 20350 ㎡；建筑高度为 89.5m ,地下二层，地上十九层。本工程电气配管采用的 KBG管和镀锌钢管，其中 DN20/25 为多。 二、施工准备 1、材料准备：本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪要的要求，数量满足现场需要。 2、材料要求： 本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。管材及器材的规格型号应符合设计图纸及设计要求；钢质接线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。 3、所需材料:SC 镀锌钢管、弯管、可挠金属管、灯头盒、插座盒、直管接头、管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、自攻螺钉、防腐漆、机油、水泥、砂子、铅丝、专用地线卡子等。 4 4、机具： 4.1.手扳弯管器、砂轮锯、无齿锯、电锤、电焊机、气焊工具。 4.2.专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。 4.3.水平尺、卷尺、尺杆、红铅笔、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱等。 5、材料验收： 施工单位在本工程所使用的材料进入现场，必须向监理公司电气专业监理提出材料报验，并由电气专业监理和专业人员对进入现场的材料进行验收，合格方可使用，不合格的材料必须退出现场。 三、工艺流程 1、暗管敷设：管路预制加工 → 测定箱、盒位置 → 固定箱、盒 → 管路连接。 2、明管敷设、吊顶内管路敷设：预制加工支架、吊架 → 测定盒、箱位置 → 支架、吊架安装固定 → 管路连接。 四、管路敷设 1、暗管的配制: 1.1、预制加工: a.钢管煨弯：管径为 32m m 及以下时，用手板煨弯器。管径为40m m 及其以上时，使用液压煨弯器或使用定型弯钢管。 b．管子切断：用钢锯、割管器、砂轮锯进行切管，...
