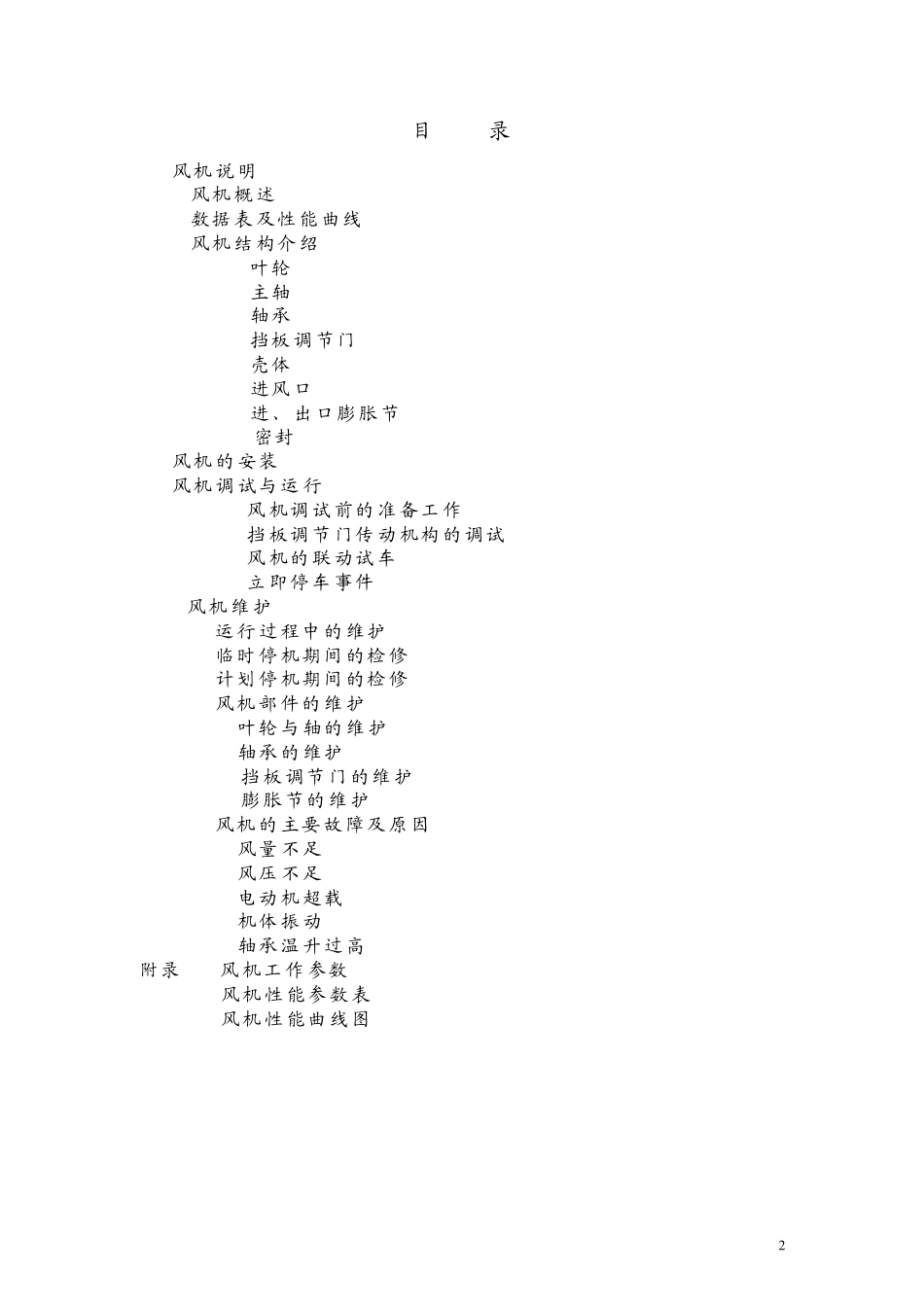

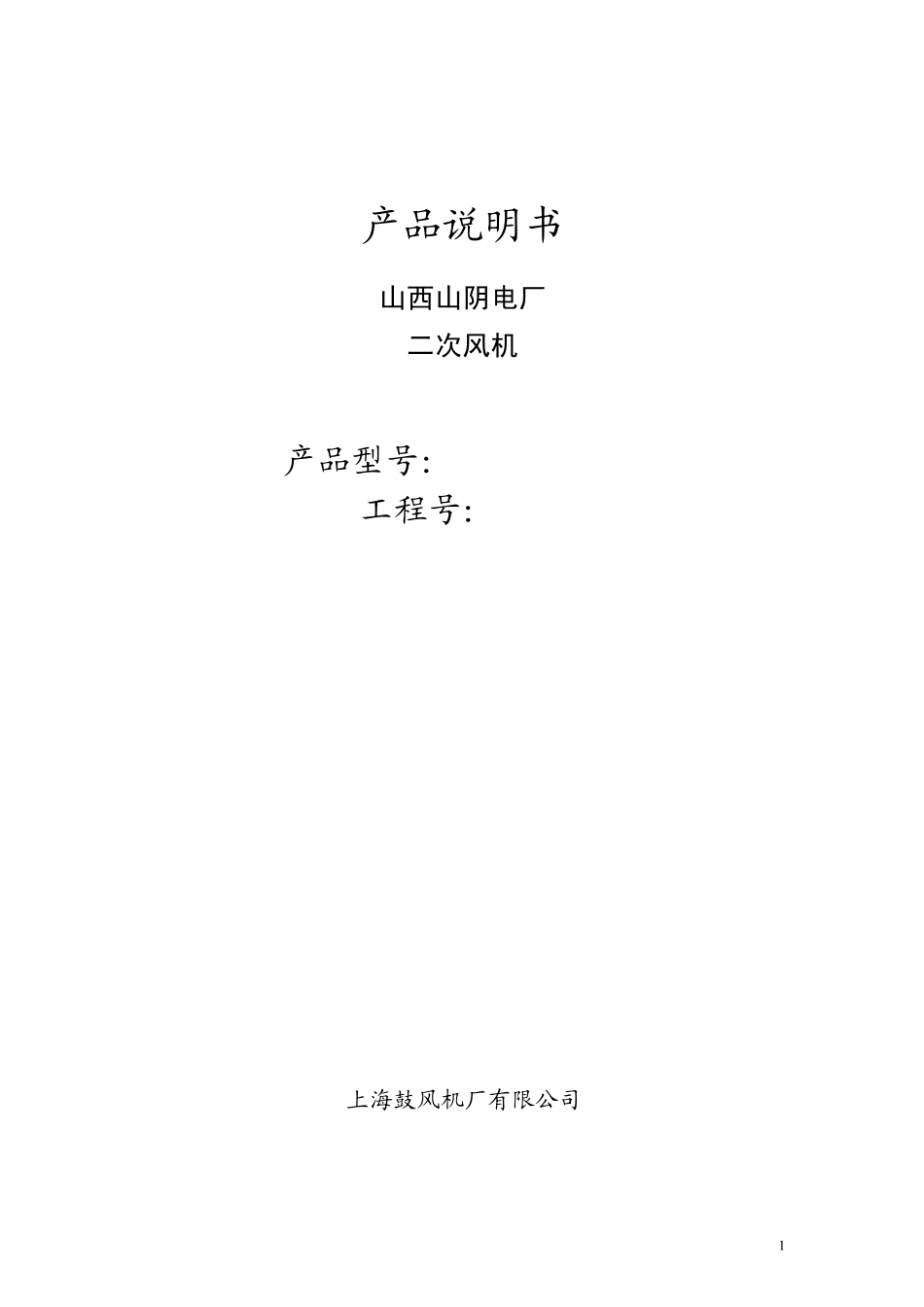

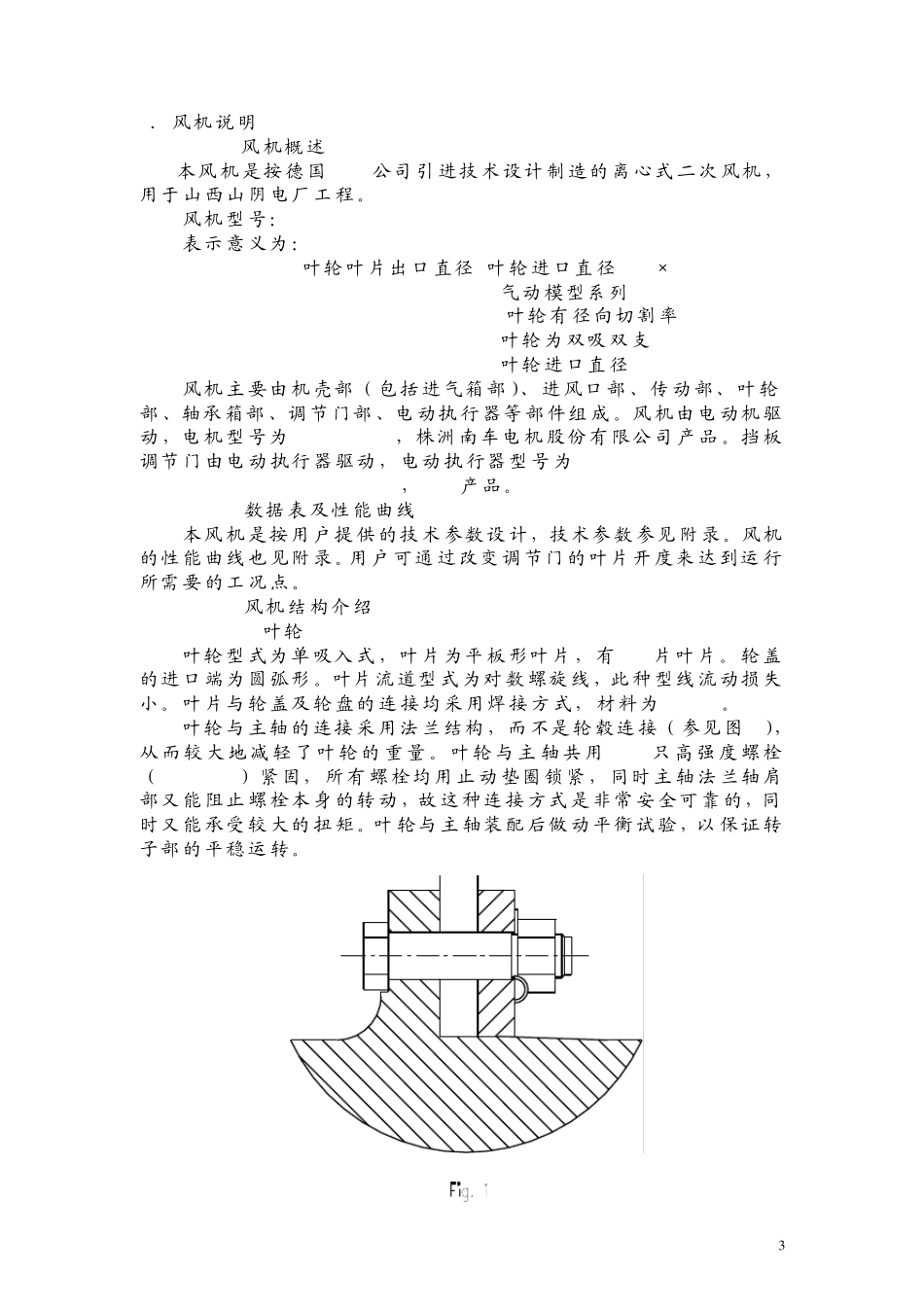

1 产品说明书 山西山阴电厂 二次风机 产品型号：2248AZ/1090 工程号：1907 上海鼓风机厂有限公司 2009.8 2 目 录 1 风机说明 1.1 风机概述 1.2 数据表及性能曲线 1.3 风机结构介绍 1.3.1 叶轮 1.3.2 主轴 1.3.3 轴承 1.3.4 挡板调节门 1.3.5 壳体 1.3.6 进风口 1.3.7 进、 出 口膨 胀 节 1.3.8 密封 2 风机的 安装 3 风机调试与 运 行 3.1 风机调试 前的 准 备工 作 3.2 挡板调节门传 动 机构的 调试 3.3 风机的 联 动试 车 3.4 立 即停 车 事件 4 风机维 护 4.1 运行 过 程中 的 维护 4.2 临时 停 机期 间 的检 修 4.3 计划 停 机期 间 的检 修 4.4 风机部 件的 维 护 4.4.1 叶轮与 轴的 维 护 4.4.2 轴承的 维护 4.4.3 挡板调节门的维 护 4.4.4 膨 胀 节的 维 护 4.5 风机的 主要 故 障及原 因 4.5.1 风量 不 足 4.5.2 风压 不 足 4.5.3 电动 机超载 4.5.4 机体振 动 4.5.5 轴承温 升过 高 附录 风机工 作 参数 1. 风机性能参 数表 2. 风机性能曲线图 3 1．风机说明 1.1 风机概述 本风机是按德 国TLT公司引进技术设计制造的离心式二次风机，用于山西山阴电厂工程。 风机型号：2248AZ/1090 表示意义为： 224 = ( 叶轮叶片出口直径/叶轮进口直径 ) × 100 8 ------------------气动 模 型系 列 A ------------------ 叶轮有 径向切 割 率 Z ------------------叶轮为双吸 双 支 1090 ------------------叶轮进口直径(mm) 风机主 要由 机壳部 （ 包括 进气箱 部）、 进风口部 、传 动 部、 叶轮部 、轴承 箱部 、调 节 门部 、电动执 行 器等 部 件组 成 。风机由 电动机驱动 ，电机型号为YKK710-4W，株洲 南 车电机股份 有 限公司产 品 。挡 板调节 门 由电动 执行 器 驱动 ，电动 执 行器 型号为D(MC)250+MSG600.164FHA-R，EMG产 品。 1.2 数据 表及性 能 曲线 本风机是按用户提 供 的技术参数 设计，技术参 数 参见 附 录。风机的性 能 曲线 也 见附 录。用户 可通 过 改变 调 节门 的叶片开 度来 达 到运 行所需 要 的工况 点。 1.3 风机结 构介 绍 1.3.1 叶轮 叶轮型式为单 吸入 式，叶片为平 板 形叶片，有 20片叶片。轮盖的进口端为圆 弧形 。叶片流 道型式...
