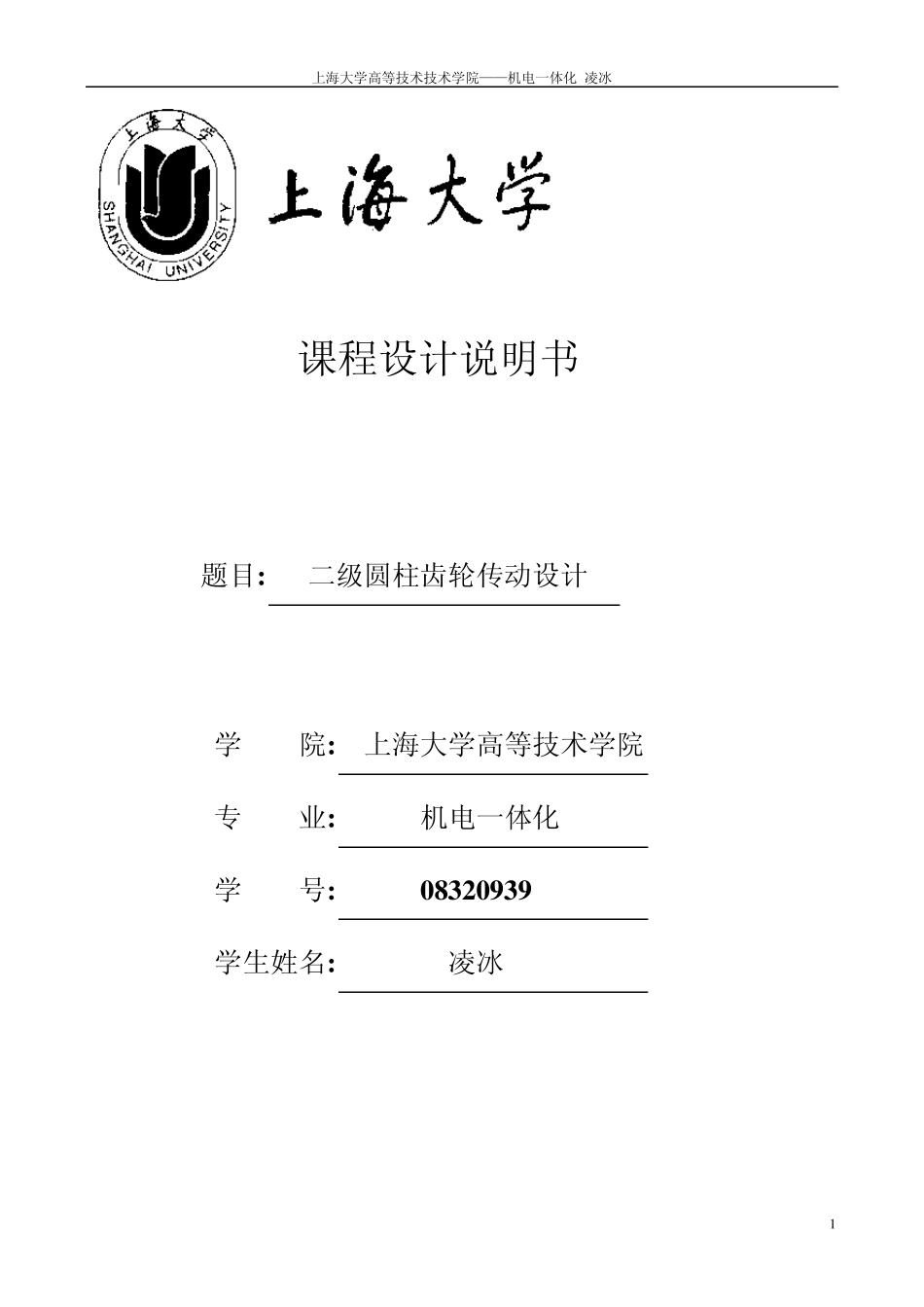

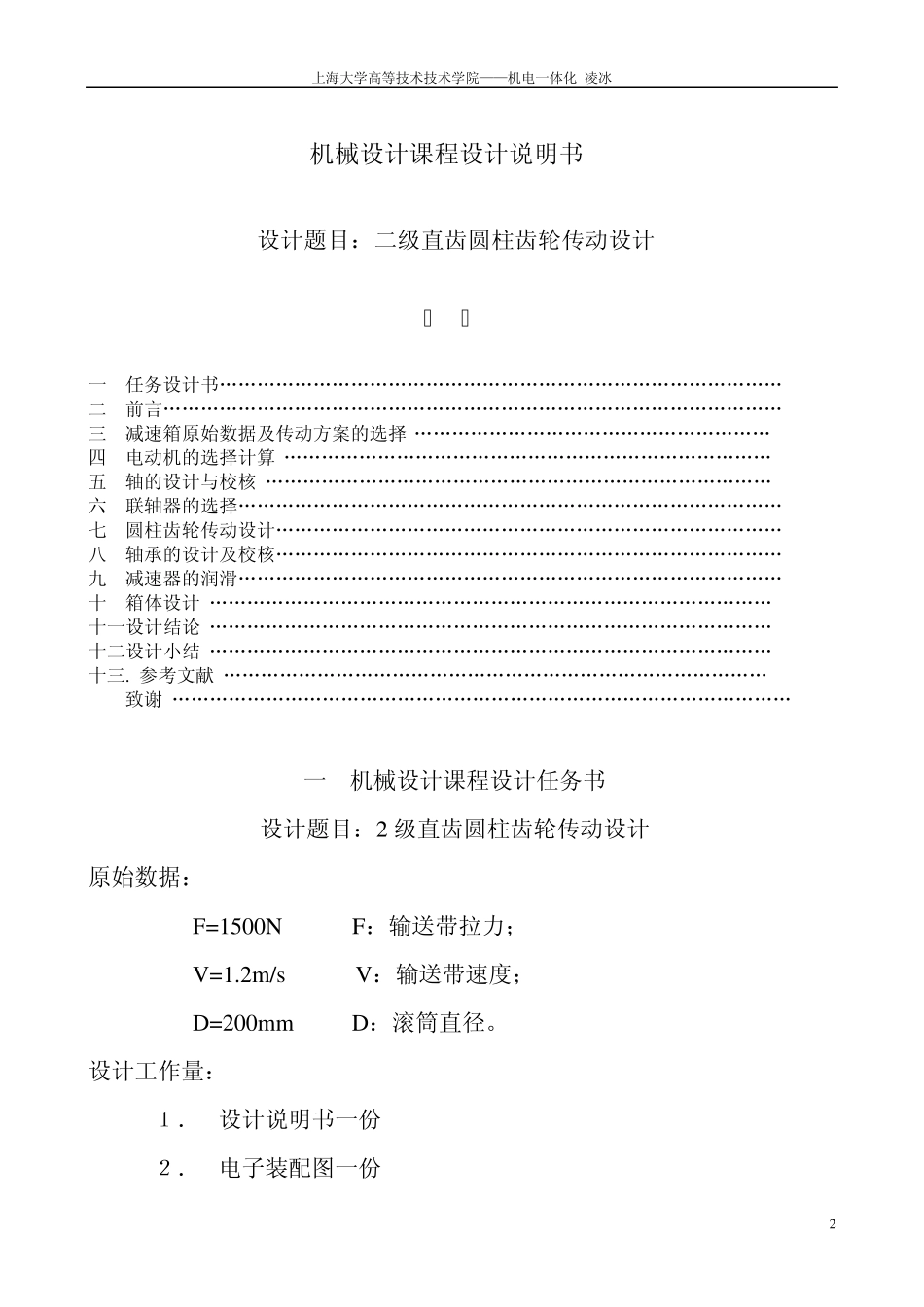

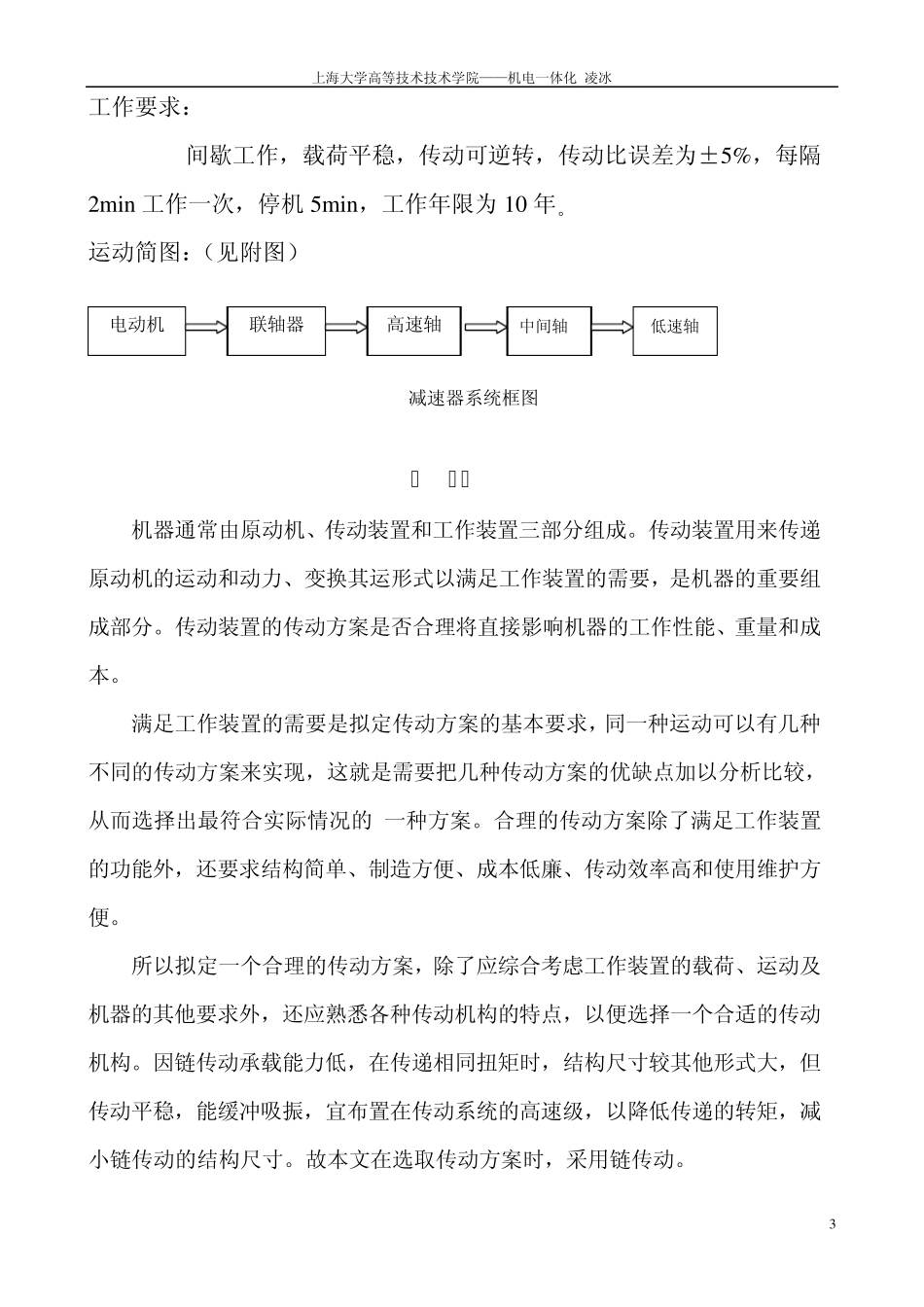

上海大学高等技术技术学院——机电一体化 凌冰 1 SHANGHAI UNIVERSITY 课程设计说明书 题目: 二级圆柱齿轮传动设计 学 院: 上海大学高等技术学院 专 业: 机电一体化 学 号: 08320939 学生姓名: 凌冰 上海大学高等技术技术学院——机电一体化 凌冰 2 机械设计课程设计说明书 设计题目：二级直齿圆柱齿轮传动设计 目 录 一 任务设计书„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 二 前言„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 三 减速箱原始数据及传动方案的选择 „„„„„„„„„„„„„„„„„„„ 5 四 电动机的选择计算 „„„„„„„„„„„„„„„„„„„„„„„„„„ 8 五 轴的设计与校核 „„„„„„„„„„„„„„„„„„„„„„„„„„„ 11 六 联轴器的选择„„„„„„„„„„„„„„„„„„„„„„„„„„„„„26 七 圆柱齿轮传动设计„„„„„„„„„„„„„„„„„„„„„„„„„„„29 八 轴承的设计及校核„„„„„„„„„„„„„„„„„„„„„„„„„„„40 九 减速器的润滑„„„„„„„„„„„„„„„„„„„„„„„„„„„„„26 十 箱体设计 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 43 十一设计结论 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 44 十二设计小结 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 45 十三. 参考文献 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 46 致谢 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„47 一 机械设计课程设计任务书 设计题目：2 级直齿圆柱齿轮传动设计 原始数据： F=1500N F：输送带拉力； V=1.2m/s V：输送带速度； D=200mm D：滚筒直径。 设计工作量： １． 设计说明书一份 ２． 电子装配图一份 上海大学高等技术技术学院——机电一体化 凌冰 3 工作要求： 间歇工作，载荷平稳，传动可逆转，传动比误差为±5%，每隔2min工作一次，停机5min，工作年限为10 年。 运动简图：（见附图） 减速器系统框图 二 前言 机器通常由原动机、传动装置和工作装置三部分组成。传动装置用来传递原动机的运动和动力、变换其运形式以满足工作装置的需要，是机器的重要组成部分。传动装置的传动方...
