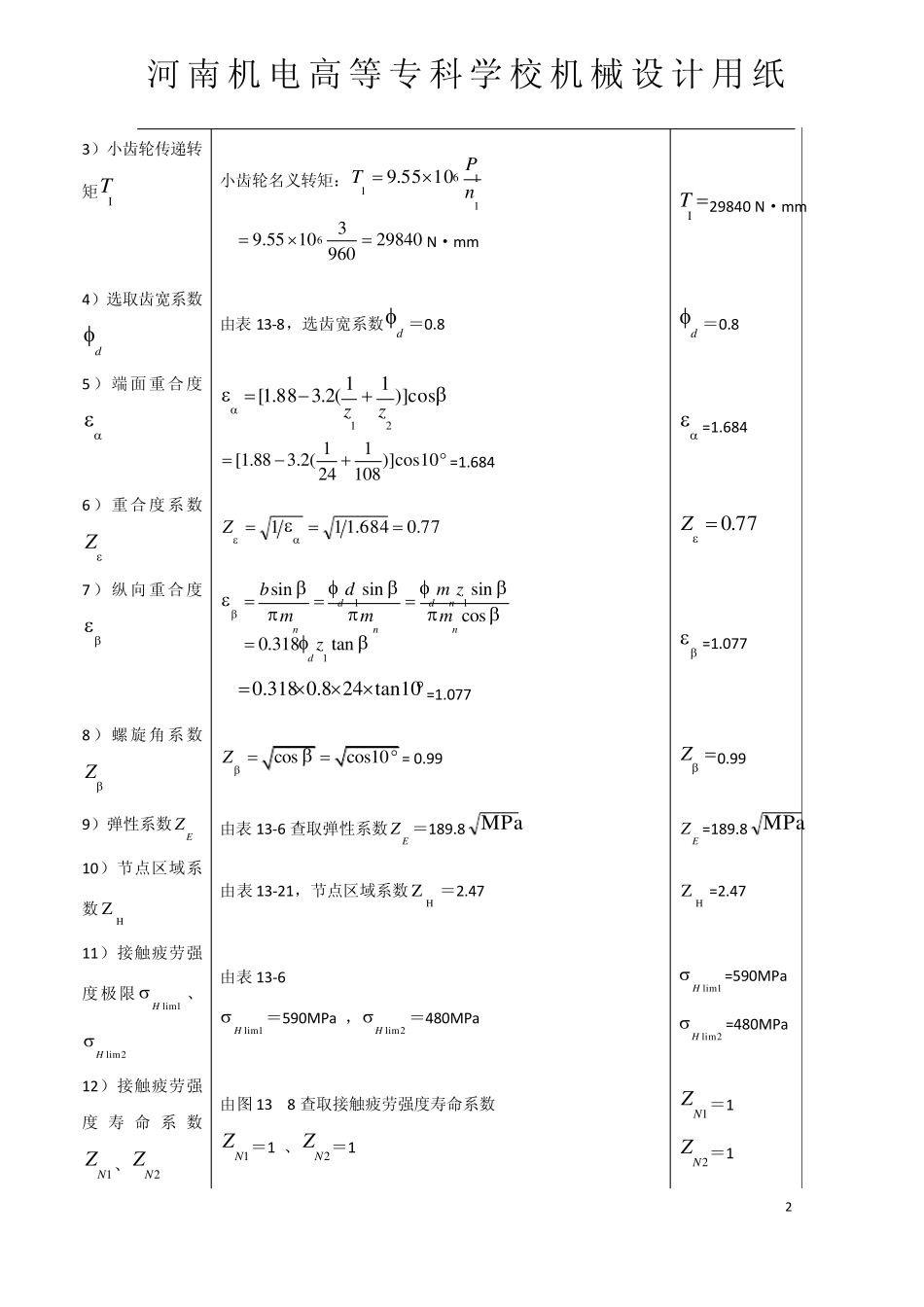

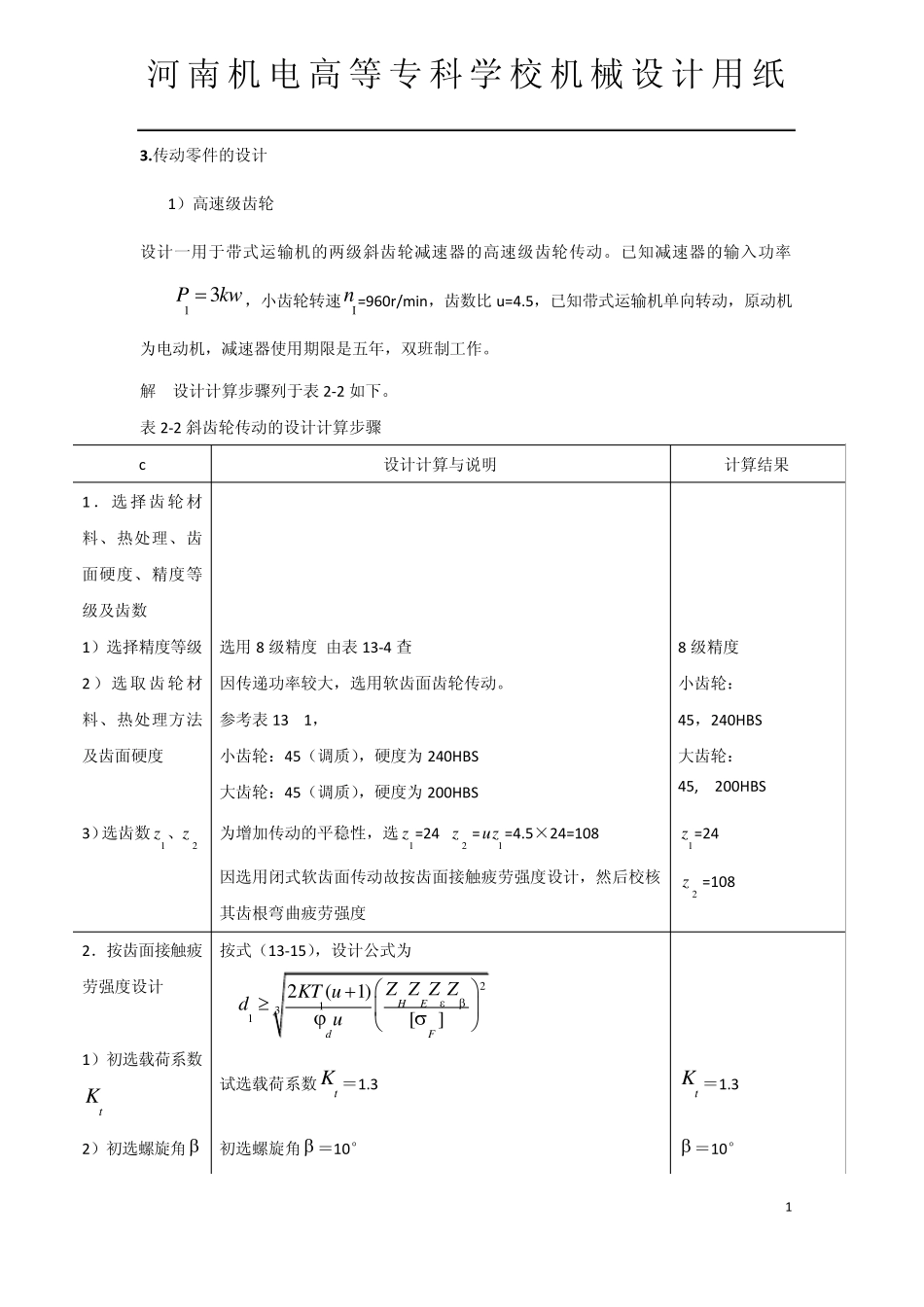

河 南 机 电 高 等 专 科 学 校 机 械 设 计 用 纸 1 3 .传动零件的设计 1）高速级齿轮 设计一用于带式运输机的两级斜齿轮减速器的高速级齿轮传动。已知减速器的输入功率 13Pkw，小齿轮转速n=960r/min，齿数比 u =4.5，已知带式运输机单向转动，原动机为电动机，减速器使用期限是五年，双班制工作。 解 设计计算步骤列于表 2-2 如下。 表 2-2 斜齿轮传动的设计计算步骤 c 设计计算与说明 计算结果 1 ．选择齿轮材料、热处理、齿面硬度、精度等级及齿数 1）选择精度等级 选用 8 级精度 由表 13-4 查 8 级精度 2 ）选取齿轮材料、热处理方法及齿面硬度 因传递功率较大，选用软齿面齿轮传动。 参考表 13—1， 小齿轮：45（调质），硬度为 240HBS 大齿轮：45（调质），硬度为 200HBS 小齿轮： 45，240HBS 大齿轮： 45, 200HBS 3）选齿数1z、2z 为增加传动的平稳性，选1z=24 2z =1uz=4.5×24=108 因选用闭式软齿面传动故按齿面接触疲劳强度设计，然后校核其齿根弯曲疲劳强度 1z=24 2z =108 2．按齿面接触疲劳强度设计 按式（13-15），设计公式为 21312(1)[]HEdFZ Z Z ZKT udu 1）初选载荷系数tK 试选载荷系数tK ＝1.3 tK ＝1.3 2）初选螺旋角 初选螺旋角 ＝10°  ＝10° 河南机电高等专科学校机械设计用纸 2 3）小齿轮传递转矩T 小齿轮名义转矩：11611055.9nPT 639.55 1029840960N·m m T 29840 N·m m 4）选取齿宽系数d 由表 13-8，选齿宽系数d ＝0.8 d ＝0.8 5 ）端面重合度 cos)]11(2.388.1[21zz  11[1.883.2()]cos1024108 =1.684  =1.684 6 ）重合度系数Z 77.0684.111Z 77.0Z 7 ）纵向重合度 111sinsinsincos0.318tanddnnnnddm zbmmmz 0.318 0.8 24 tan10=1.077  =1.077 8 ）螺旋角系数Z coscos10Z = 0.99 Z0.99 9）弹性系数EZ 由表 13-6 查取弹性系数EZ ＝189.8 MPa EZ =189.8 MPa 10）节点区域系数HZ 由表 13-21，节点区域系数HZ＝2.47 HZ=2.47 11）接触疲劳强度极限1limH、2limH 由表 13-6 1limH＝590MPa ，2limH＝480MPa 1limH=590MPa 2limH=480MPa 12）接触疲劳强度 寿 命 系 数1NZ、...
