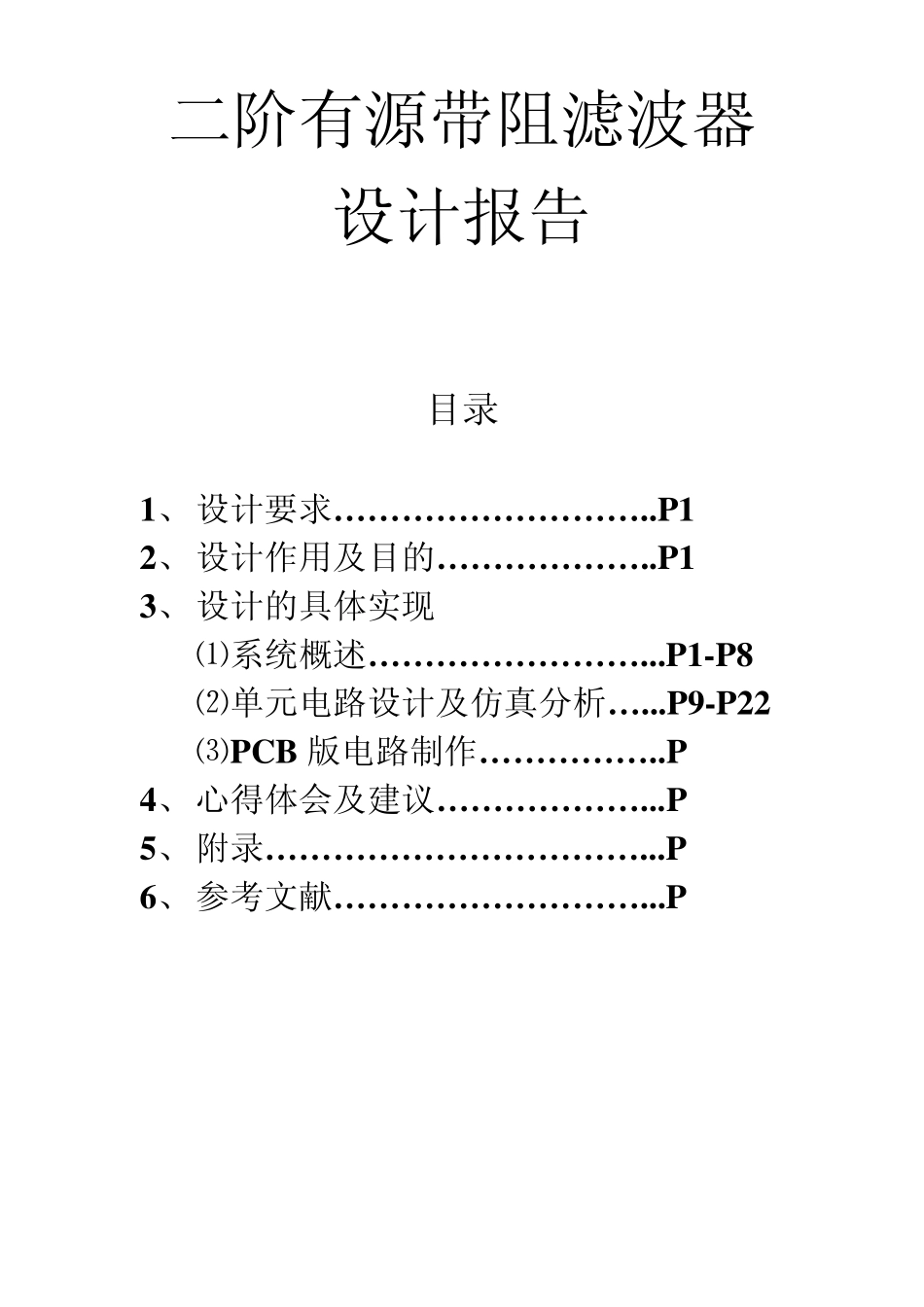

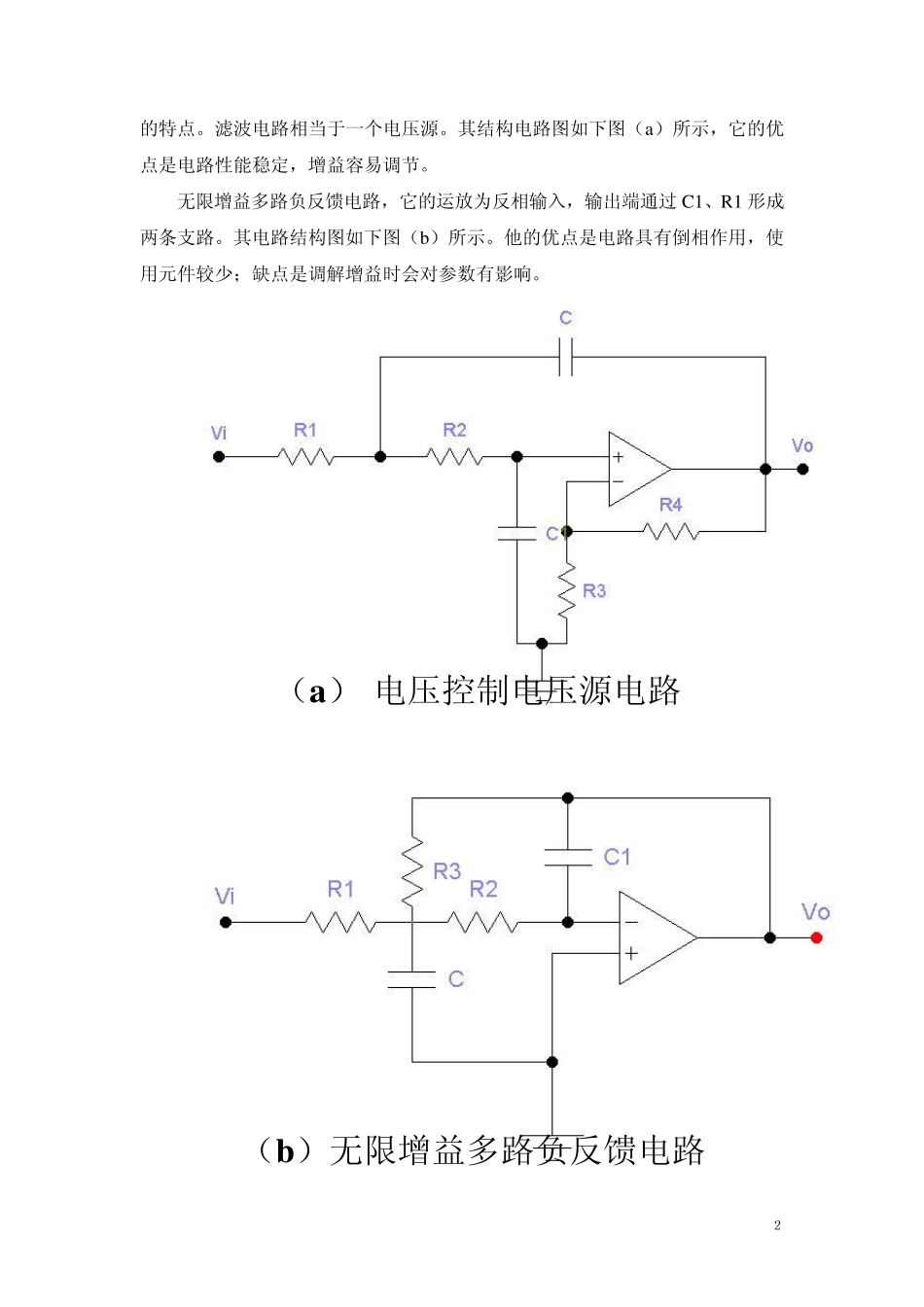

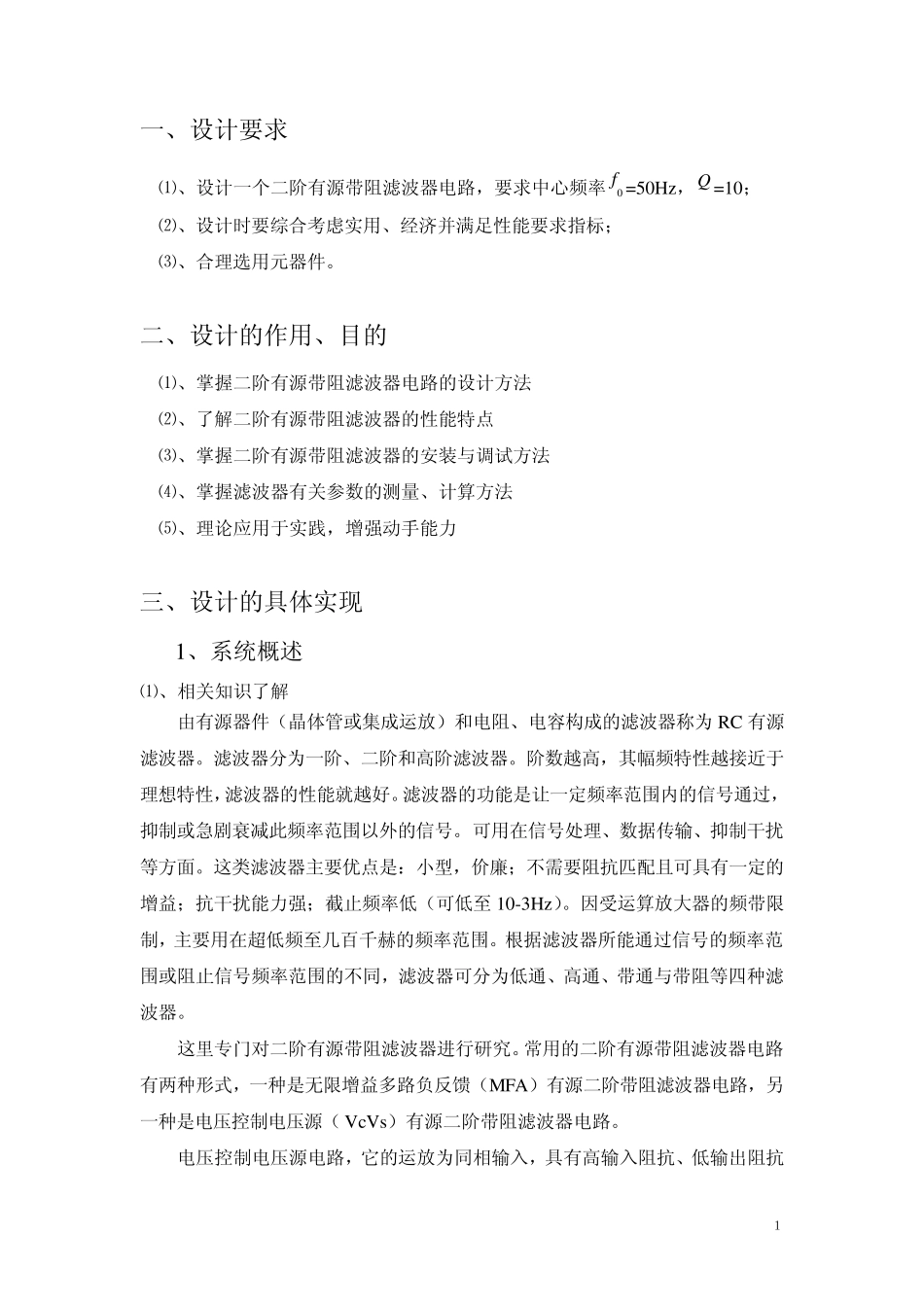

二阶有源带阻滤波器设计报告 目录 1、 设计要求… … … … … … … … … ..P1 2、 设计作用及目的… … … … … … ..P1 3、 设计的具体实现 ⑴系统概述… … … … … … … … ...P1-P8 ⑵单元电路设计及仿真分析… ...P9-P22 ⑶PCB 版电路制作… … … … … ..P 4、 心得体会及建议… … … … … … ...P 5、 附录… … … … … … … … … … … ...P 6、 参考文献… … … … … … … … … ...P １ 一、设计要求 ⑴、设计一个二阶有源带阻滤波器电路，要求中心频率0f=50Hz，Q =10； ⑵、设计时要综合考虑实用、经济并满足性能要求指标； ⑶、合理选用元器件。 二、设计的作用、目的 ⑴、掌握二阶有源带阻滤波器电路的设计方法 ⑵、了解二阶有源带阻滤波器的性能特点 ⑶、掌握二阶有源带阻滤波器的安装与调试方法 ⑷、掌握滤波器有关参数的测量、计算方法 ⑸、理论应用于实践，增强动手能力 三、设计的具体实现 1、系统概述 ⑴、相关知识了解 由有源器件（晶体管或集成运放）和电阻、电容构成的滤波器称为 RC 有源滤波器。滤波器分为一阶、二阶和高阶滤波器。阶数越高，其幅频特性越接近于理想特性，滤波器的性能就越好。滤波器的功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信号处理、数据传输、抑制干扰等方面。这类滤波器主要优点是：小型，价廉；不需要阻抗匹配且可具有一定的增益；抗干扰能力强；截止频率低（可低至 10-3Hz）。因受运算放大器的频带限制，主要用在超低频至几百千赫的频率范围。根据滤波器所能通过信号的频率范围或阻止信号频率范围的不同，滤波器可分为低通、高通、带通与带阻等四种滤波器。 这里专门对二阶有源带阻滤波器进行研究。常用的二阶有源带阻滤波器电路有两种形式，一种是无限增益多路负反馈（MFA）有源二阶带阻滤波器电路，另一种是电压控制电压源（ VcVs）有源二阶带阻滤波器电路。 电压控制电压源电路，它的运放为同相输入，具有高输入阻抗、低输出阻抗 ２ 的特点。滤波电路相当于一个电压源。其结构电路图如下图（a）所示，它的优点是电路性能稳定，增益容易调节。 无限增益多路负反馈电路，它的运放为反相输入，输出端通过C1、R1 形成两条支路。其电路结构图如下图（b）所示。他的优点是电路具有倒相作用，使用元件较少；缺点是调解增益时会对参数有影...
