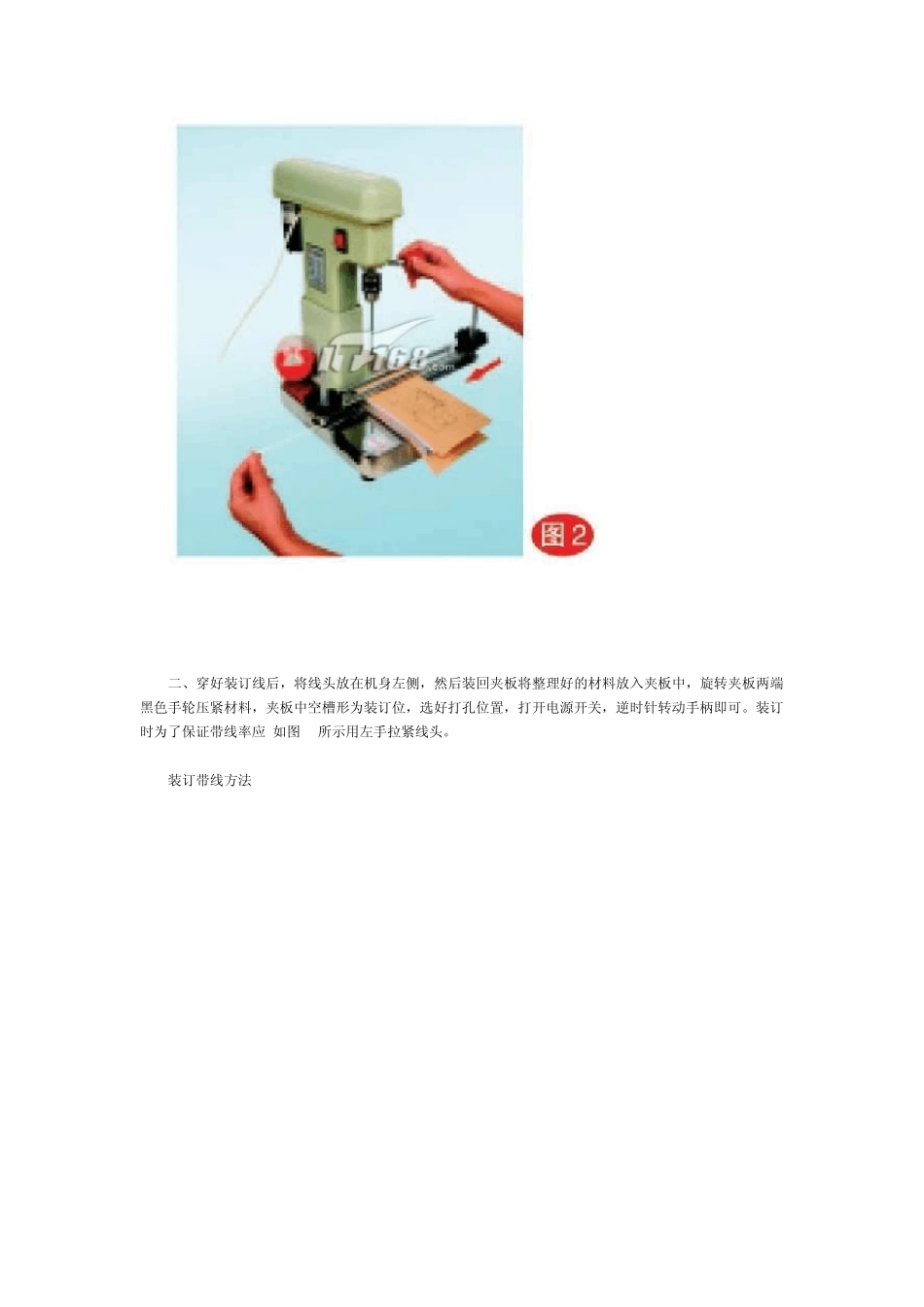

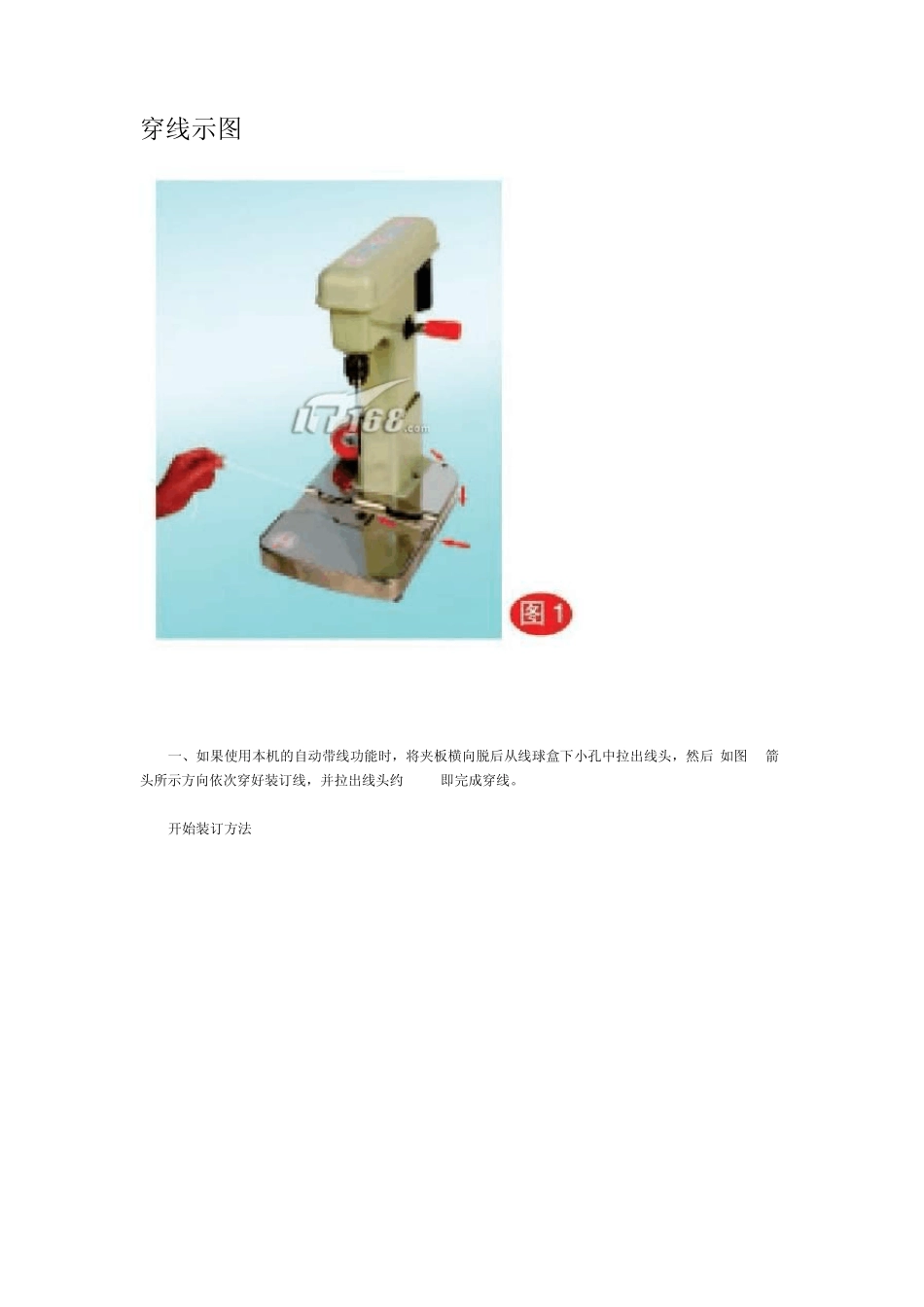

穿线示图 一、如果使用本机的自动带线功能时，将夹板横向脱后从线球盒下小孔中拉出线头，然后(如图1)箭头所示方向依次穿好装订线，并拉出线头约 25cm即完成穿线。 开始装订方法 二、穿好装订线后，将线头放在机身左侧，然后装回夹板将整理好的材料放入夹板中，旋转夹板两端黑色手轮压紧材料，夹板中空槽形为装订位，选好打孔位置，打开电源开关，逆时针转动手柄即可。装订时为了保证带线率应(如图 2)所示用左手拉紧线头。 装订带线方法 为了保护电机使用寿命和节约能源，本机特别没计了自动断电功能，当向下打孔到位带线后电机能自动断电。当材料厚度超过 50mm时，应操作手柄往复几次打孔。 装订第2针时应自右向左推动夹板，每次推动应一次到位。打第二孔时如图 4所示用手抓住第一针装订线圈，当 3孔打完后，剪断连接线球盒的装订线，然后将两端线头对向穿过第二孔线环拉紧打结即可。 更换钻针 因装订使用功能转换(打孔用钻头，打孔带线用钻针)需更换钻针，如图 5打开电源开关，将机头向下摇到自动断电点固定，用工具盒中夹头开关逆时针松开钻夹头，取下钻头或钻针，装回钻头时，下端应低于线平面 1mm，装回钻针时，钻针勾口朝身体一端，下端应低于线平面 1mm，然后顺时针紧固钻夹头。 更换电机碳刷 三、电机碳刷在工作过程中因磨损而产生电机冒火花时应更换碳刷,(如图6)用起子松开电机上的兼碳刷固定螺丝,另一个在对应180°一侧.然后从附件盒中取出碳刷,碳条一端向里侧装回螺丝即可。 故障排除 在使用过程中需要更换皮带或加润滑油时应如图7所示用手直接扳起上盖。 如装订机在使用过程中出现摩擦性异响时。系定位压舌回位不佳，可（如图 8）所示用手指上下拉动压舌使其恢复正常。如果噪声过大系加油点缺油所致，可在加油点添加润滑油。 更换皮带 使用过程中皮带因磨损或发热等因素而过松时会出现电机工作正常而打孔无力的症状，可以通过如图9所示电机固定螺丝调整皮带松紧度，如需更换皮带，则在皮带起出点用起子斜向插入超出短胶带，然后在前端大皮带轮处用同样办法起出长胶带，然后从工具盒中取出备用皮带，装回时逆向进行完成更换。
