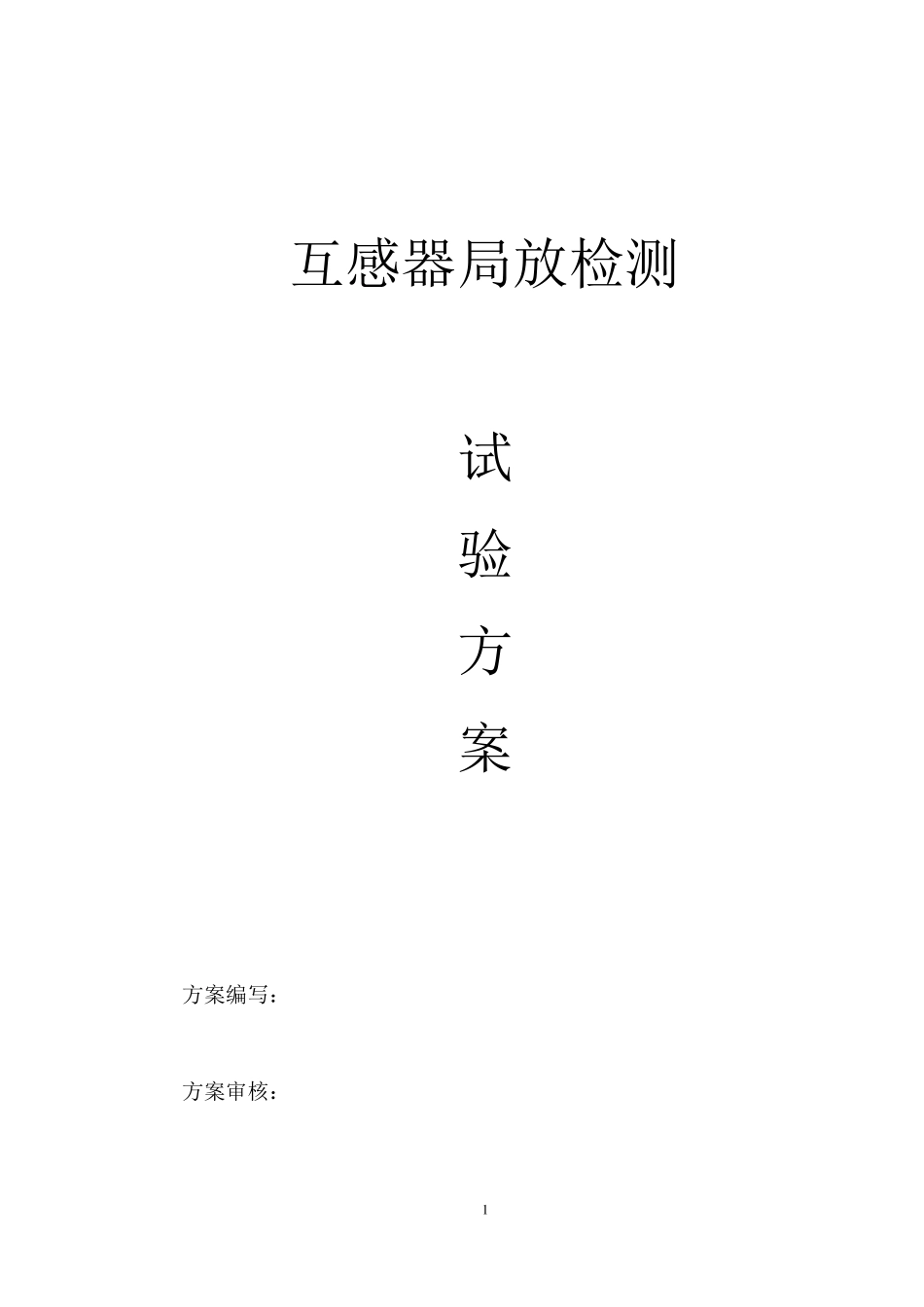

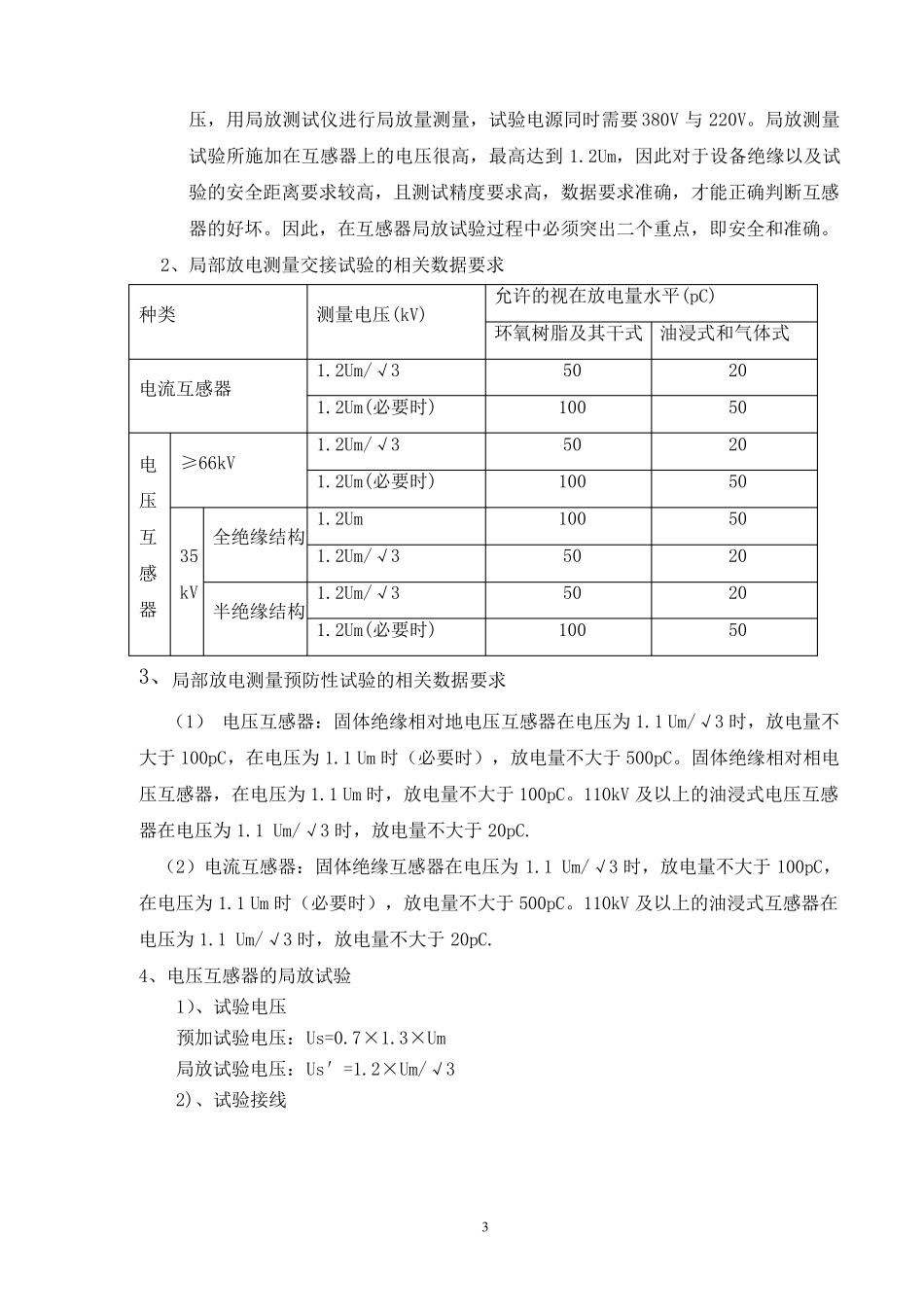

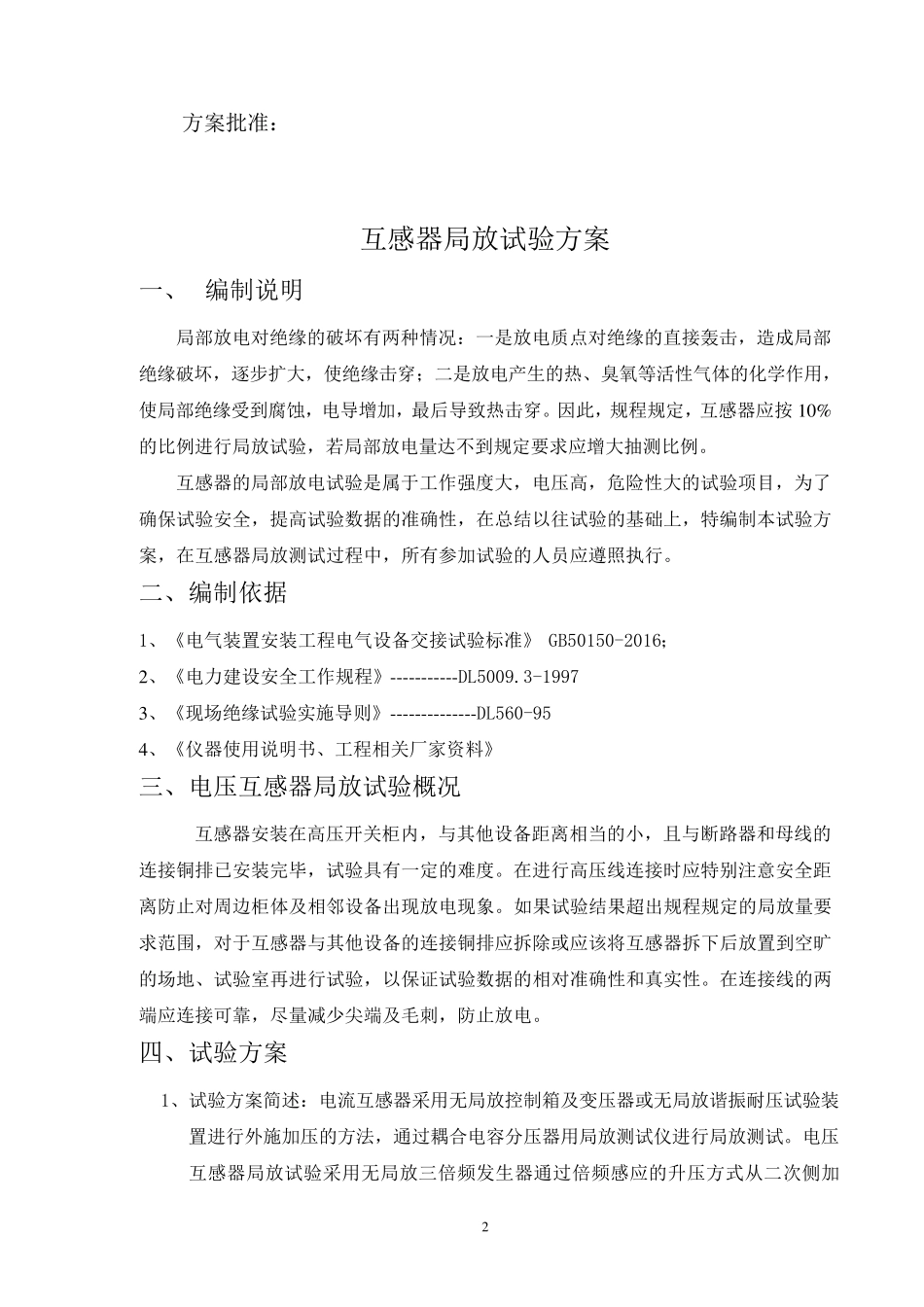

1 互感器局放检测 试 验 方 案 方案编写： 方案审核： 2 方案批准： 互感器局放试验方案 一、 编制说明 局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。因此，规程规定，互感器应按 1 0 %的比例进行局放试验，若局部放电量达不到规定要求应增大抽测比例。 互感器的局部放电试验是属于工作强度大，电压高，危险性大的试验项目，为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验方案，在互感器局放测试过程中，所有参加试验的人员应遵照执行。 二、编制依据 1、《电气装置安装工程电气设备交接试验标准》 GB50150-2016； 2 、《电力建设安全工作规程》-----------DL5009.3-1997 3 、《现场绝缘试验实施导则》--------------DL560-95 4 、《仪器使用说明书、工程相关厂家资料》 三、电压互感器局放试验概况 互感器安装在高压开关柜内 ，与 其 他 设备距 离 相当 的小 ，且 与 断 路 器和 母 线 的连 接铜 排 已 安装完 毕 ，试验具 有一定的难 度。在进行高压线 连 接时 应特别 注 意 安全距离 防 止 对周 边 柜体及 相邻 设备出 现放电现象 。如 果 试验结果 超 出 规程规定的局放量要求范 围 ，对于互感器与 其 他 设备的连 接铜 排 应拆 除 或 应该 将 互感器拆 下 后放置到空 旷的场地 、试验室 再 进行试验，以保证 试验数据的相对准确性和 真 实性。在连 接线 的两端 应连 接可 靠 ，尽 量减 少 尖 端 及 毛 刺 ，防 止 放电。 四 、试验方案 1、试验方案简 述 ：电流 互感器采 用无 局放控 制箱 及 变 压器或 无 局放谐 振 耐 压试验装置进行外 施加压的方法 ，通 过耦 合 电容 分 压器用局放测试仪进行局放测试。电压互感器局放试验采 用无 局放三倍 频 发 生器通 过倍 频 感应的升 压方式 从 二次 侧 加 3 压，用局放测试仪进行局放量测量，试验电源同时需要380V 与220V。局放测量试验所施加在互感器上的电压很高，最高达到1.2Um，因此对于设备绝缘以及试验的安全距离要求较高，且测试精度要求高，数据要求准确，才能正确判断互感器的好坏。因此，在互感器局放试验过程中必须突出二个重点，...
