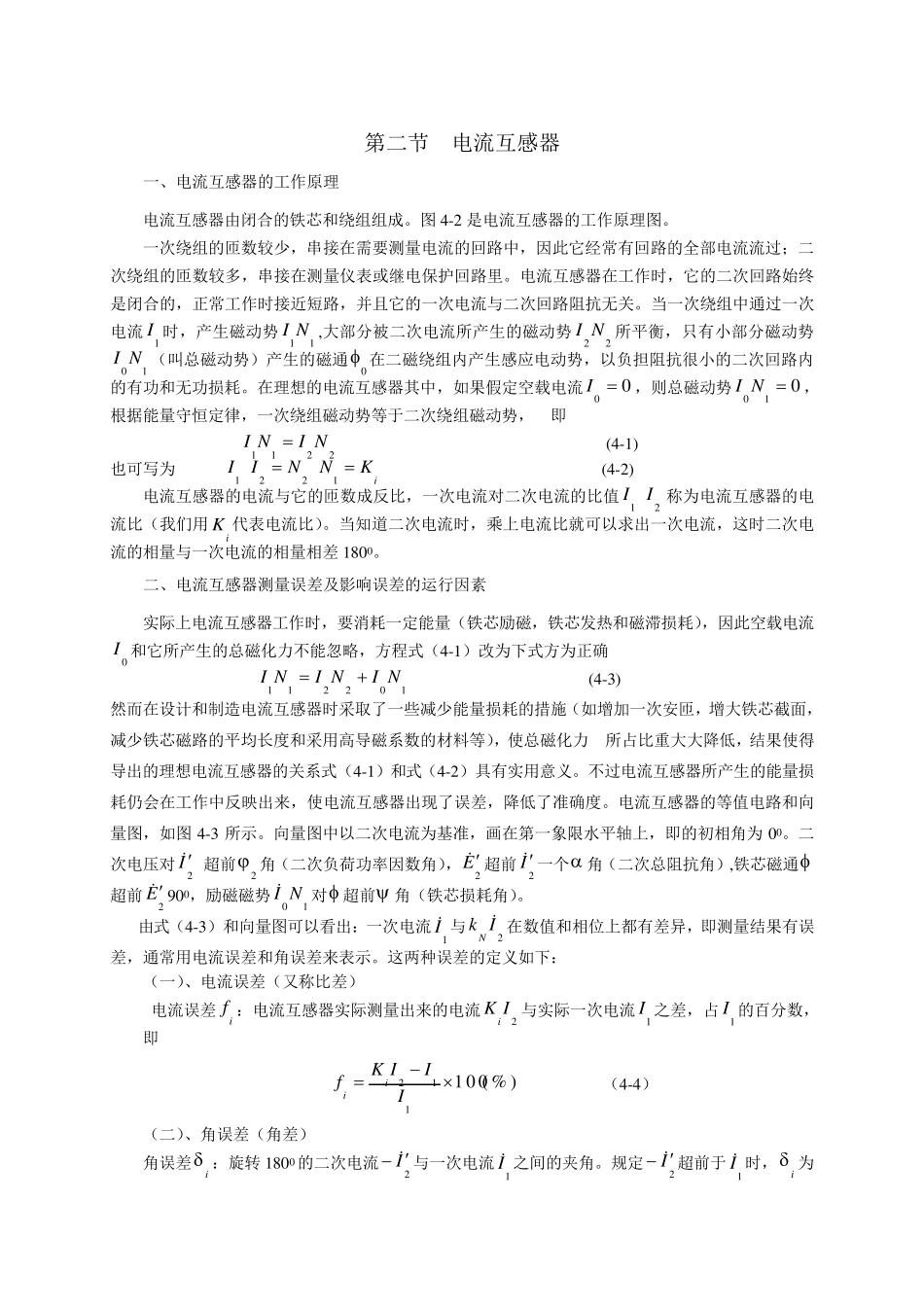

第四章 互感器 互感器包括电流互感器和电压互感器，是一次系统和二次系统之间的联络元件，将一次侧的高电压、大电流变成二次侧标准的低电压（100V 或3/100V）和小电流（5A 或 1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。目前，互感器常用电磁式和电容式。 第一节 互感器的作用及工作特性 一、互感器与系统的连接 互感器是一种特殊的变压器，其基本结构与变压器相同并按变压器原理工作。其一、二次绕组与系统的连接方式如图 4-1 所示。 电压互感器一次绕组并接于电网，二次绕组与测量仪表或继电器电压线圈并联。A1 与 a2 同名，X1 与 x2 同名。 电流互感器一次绕组串接于电网（与支路负载串联）二次绕组与测量仪表或继电器的电流线圈相串联。L1 与 K1 同名，L2 与 K2 同名。功率型测量仪表与保护继电器及自动调节励磁装置的工作与输入电压电流相位有关。 二、互感器的作用 1. 将一次回路的高电压和大电流变为二次回路的标准值。 通常电压互感器二次绕组额定电压为 100V 或3100V。电流互感器二次绕组额定电流一般为5A 或 1A。 2. 使低电压的二次系统与高电压的一次系统实施电气隔离，且互感器二次侧接地，保证了人身和设备的安全。 互感器二次绕组接地的目的在于当发生一、二次绕组击穿时降低二次系统的对地电位，接地电阻愈小，对低电位愈低，从而保证人身安全，因此将其称为保护接地。 三相电压互感器一次绕组接成星形后中性点接地，其目的在于使一、二绕组的每一相均反应电网各相的对地电压从而反应接地短路故障，因此将该接地称为工作接地。 3. 取得零序电流、电压分量供反应接地故障的继电保护装置使用。 支路的零序电流)(310CBAIIII，因此将三相电流互感器二次绕组并联，使其输出总电流为三相电流之和即得到一次电网的零序电流。如将一次电路（例如电缆电路）的三相穿过一个铁芯，则绕于该芯上的二次绕组输出零序电流。 电网对地电压的零序分量CNBNANCNBNANUUUUUUU,,),(310为三相对地电压。见图4-22（d）、(e)。能做接地监视的电压互感器有两个二次绕组：第一副绕组接成星形供一般测量、保护使用，提供线电压和相电压。第二副绕组（又称辅助绕组）三相首尾相连组成开口三角形反应三相对地电压之和，即对地电压的零序分量。 三、互感器的工作特性 电流互感器与电压互感器由于接入电网的方式、...
