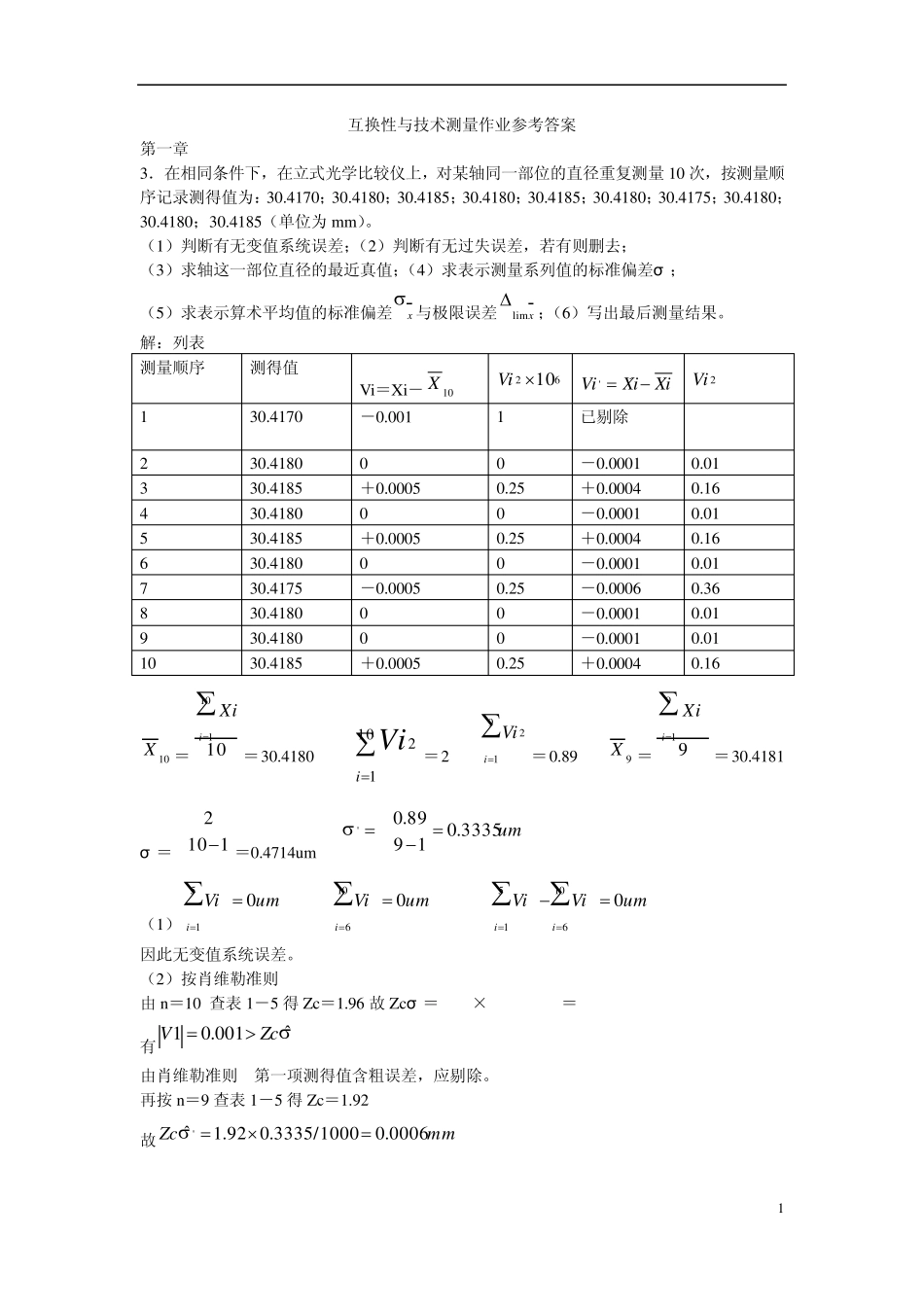

1 互换性与技术测量作业参考答案 第一章 3．在相同条件下，在立式光学比较仪上，对某轴同一部位的直径重复测量10 次，按测量顺序记录测得值为：30.4170；30.4180；30.4185；30.4180；30.4185；30.4180；30.4175；30.4180；30.4180；30.4185（单位为mm）。 （1）判断有无变值系统误差；（2）判断有无过失误差，若有则删去； （3）求轴这一部位直径的最近真值；（4）求表示测量系列值的标准偏差σ ； （5）求表示算术平均值的标准偏差x与极限误差xlim；（6）写出最后测量结果。 解：列表 测量顺序 测得值 Vi＝Xi－10X 62 10Vi XiXiVi.' 2Vi 1 30.4170 －0.001 1 已剔除 2 30.4180 0 0 －0.0001 0.01 3 30.4185 ＋0.0005 0.25 ＋0.0004 0.16 4 30.4180 0 0 －0.0001 0.01 5 30.4185 ＋0.0005 0.25 ＋0.0004 0.16 6 30.4180 0 0 －0.0001 0.01 7 30.4175 －0.0005 0.25 －0.0006 0.36 8 30.4180 0 0 －0.0001 0.01 9 30.4180 0 0 －0.0001 0.01 10 30.4185 ＋0.0005 0.25 ＋0.0004 0.16 10X＝10101iXi＝30.4180 1012iVi＝2 912iVi＝0.89 9X＝991iXi＝30.4181 σ ＝1102＝0.4714um um3335.01989.0' （1）510iumVi 1060iumVi 106510iiumViVi 因此无变值系统误差。 （2）按肖维勒准则 由n＝10 查表1－5 得Zc＝1.96 故Zcσ ＝1.96×0.0004714＝0.0009mm 有ˆ001.01ZcV 由肖维勒准则 第一项测得值含粗误差，应剔除。 再按n＝9 查表1－5 得Zc＝1.92 故mmZc0006.01000/3335.092.1ˆ ' 2 所有'Vi均小于等于'ˆZc，故已无含粗误差得测得值 （3） 轴得最近真值mmNXiX4181.30  （4） 表示测量系列值的标准偏差 umnVi3335.01989.012  （5） 算术平均值的标准偏差x umnx1117.093335.0  umxx3351.03lim （6） 最后测量结果 mmXXx0003.04181.300003351.04181.30lim 第二章 1．用已知数值，确定下列表中各项数值，绘出公差带图解并说明配合性质。P92 配合件 基本尺寸 mm 极限尺寸 mm 极限偏差 mm 公差 mm 间隙 X或过盈 Y mm 基 本 尺寸 与 极限 偏差标注 mm 绘公差带图解并说明配合性质 max min ES(es) EI(ei) Xmax或 Ymin Xmin 或 Ymax Zav 孔 20 20.033 20 ...
