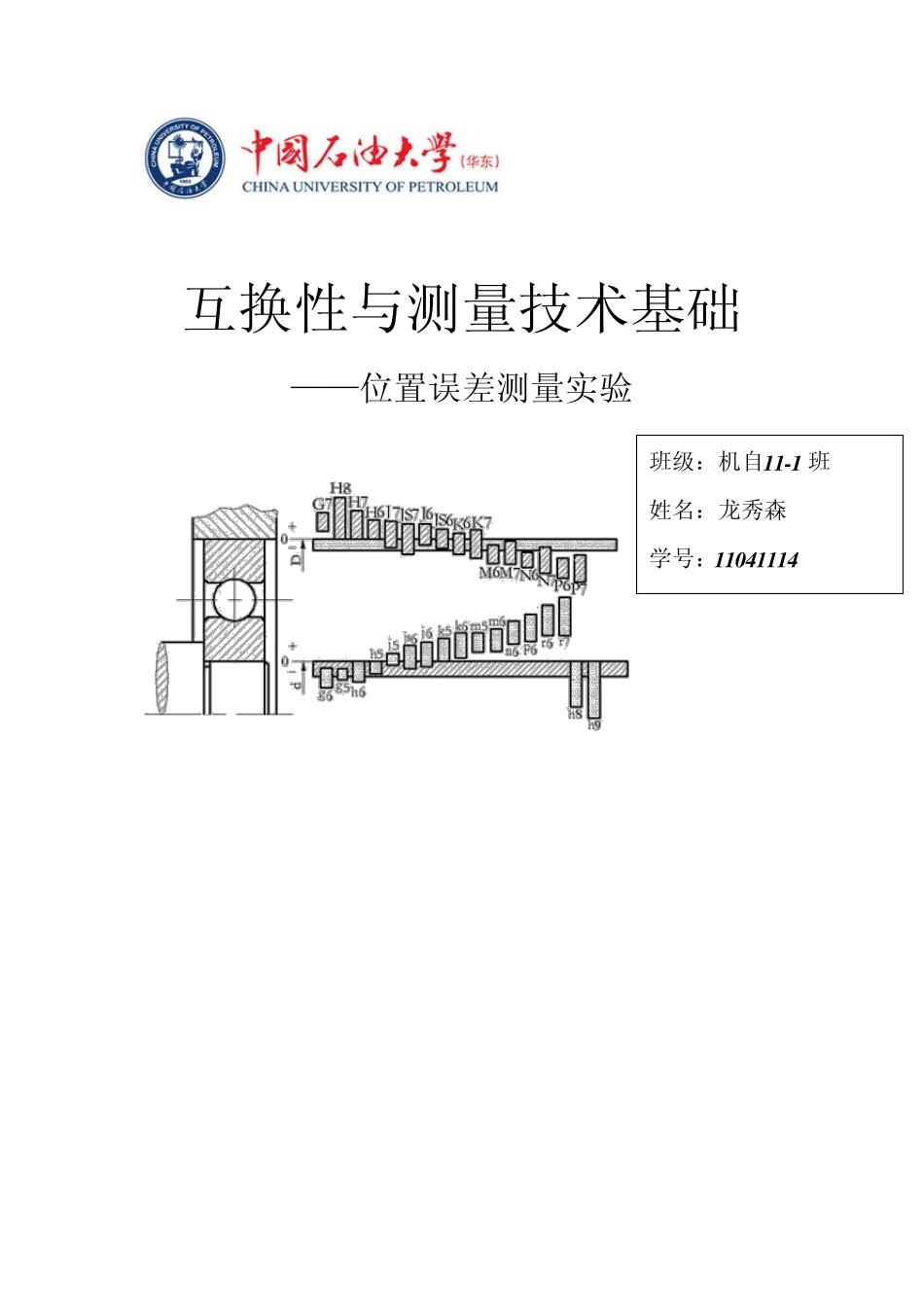

互换性与测量技术基础位置误差测量实验_第1页
1/13

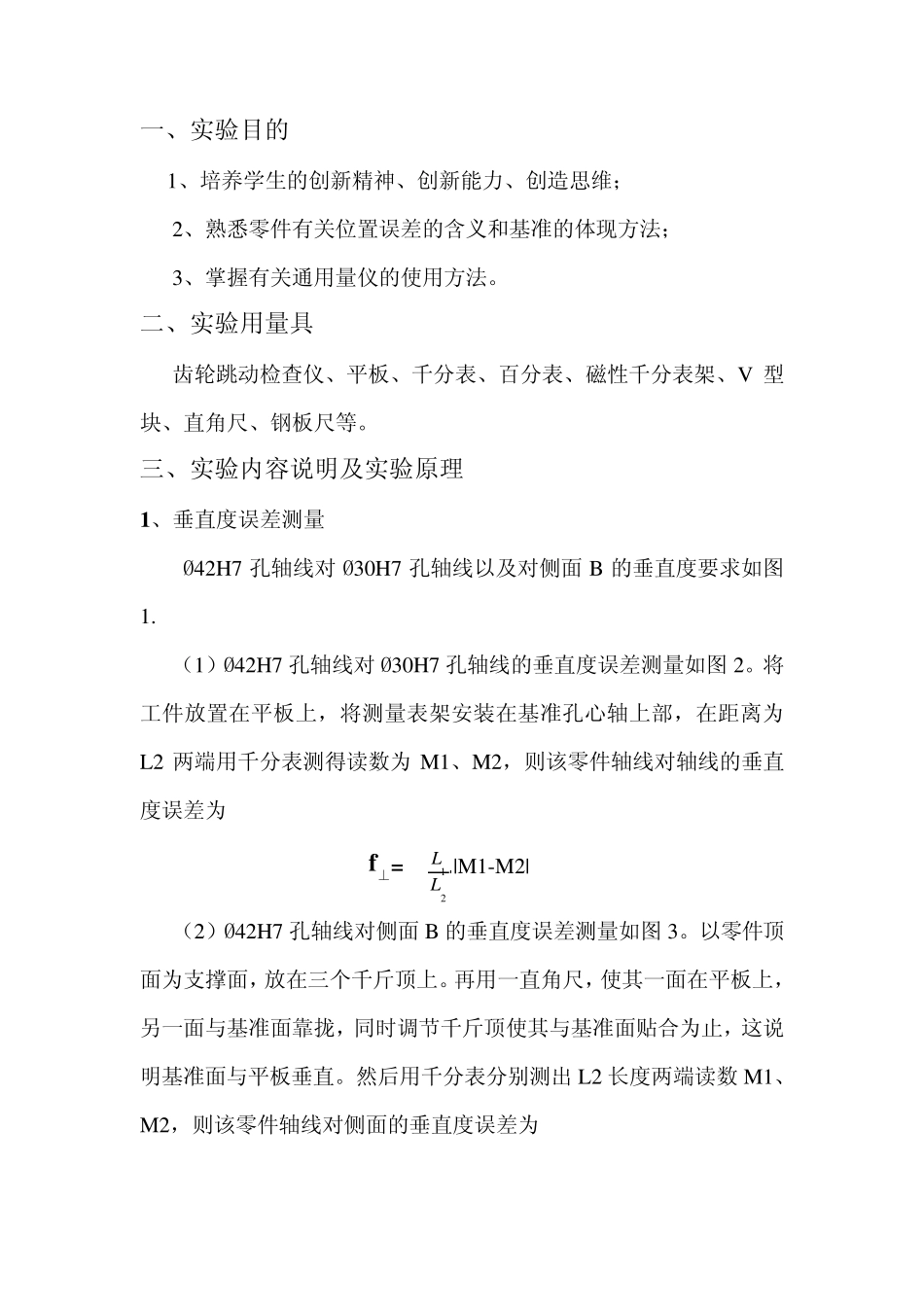

互换性与测量技术基础位置误差测量实验_第2页
2/13

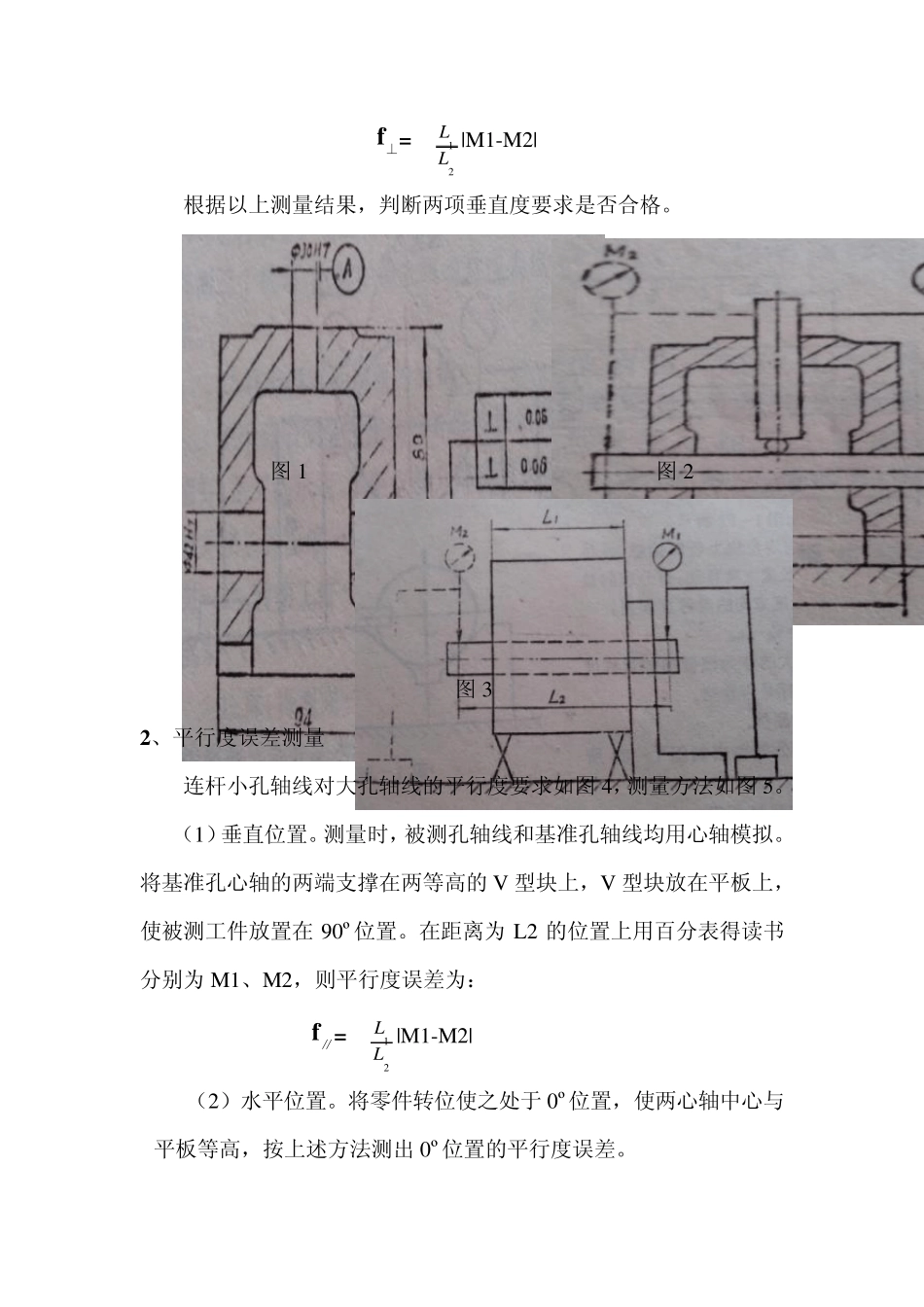

互换性与测量技术基础位置误差测量实验_第3页
3/13
互换性与测量技术基础 ——位置误差测量实验 班级:机自1 1 -1 班 姓名:龙秀森 学号:11041114 一、实验目的 1、培养学生的创新精神、创新能力、创造思维; 2、熟悉零件有关位置误差的含义和基准的体现方法; 3、掌握有关通用量仪的使用方法。 二、实验用量具 齿轮跳动检查仪、平板、千分表、百分表、磁性千分表架、V 型块、直角尺、钢板尺等。 三、实验内容说明及实验原理 1、垂直度误差测量 Ø42H7 孔轴线对Ø30H7 孔轴线以及对侧面B 的垂直度要求如图1. (1)Ø42H7 孔轴线对Ø30H7 孔轴线的垂直度误差测量如图2。将工件放置在平板上,将测量表架安装在基准孔心轴上部,在距离为L2 两端用千分表测得读数为M1、M2,则该零件轴线对轴线的垂直度误差为 f⊥= 21LL |M1-M2| (2)Ø42H7 孔轴线对侧面B 的垂直度误差测量如图3。以零件顶面为支撑面,放在三个千斤顶上。再用一直角尺,使其一面在平板上,另一面与基准面靠拢,同时调节千斤顶使其与基准面贴合为止,这说明基准面与平板垂直。然后用千分表分别测出 L2 长度两端读数M1、M2,则该零件轴线对侧面的垂直度误差为 f⊥= 21LL |M1-M2| 根据以上测量结果,判断两项垂直度要求是否合格。 图1 图2 图3 2、平行度误差测量 连杆小孔轴线对大孔轴线的平行度要求如图4,测量方法如图5。 (1)垂直位置。测量时,被测孔轴线和基准孔轴线均用心轴模拟。将基准孔心轴的两端支撑在两等高的V 型块上,V 型块放在平板上,使被测工件放置在90º位置。在距离为L2 的位置上用百分表得读书分别为M1、M2,则平行度误差为: f∥= 21LL |M1-M2| (2)水平位置。将零件转位使之处于 0º位置,使两心轴中心与平板等高,按上述方法测出 0º位置的平行度误差。 根据以上测量结果,判断零件平行度要求是否合格。 图4 图5 3 、圆跳动误差测量 被测零件圆跳动公差要求如图6 ,测量方法如图7 。 (1 )径向圆跳动误差的测量。把千分尺安装在跳动检查仪的指示架上,压下指示表升降手柄,调节指示表升降调节螺母使千分表侧头与被测工件上母线接触,并使千分表长针压缩一圈左右后,紧固升降调节螺母即可进行测量,将工件旋转一周,记下千分表读书的最大差值。移动工作台再测第二个截面,共测三个截面,取其中最大跳动量作为该表面的径向圆跳动误差值,并判断该项指标是否合格。 (2 )端面圆跳动误差的测量。把千分尺安装在跳动检查仪的指示架上,再把附件的定...
